教學設備

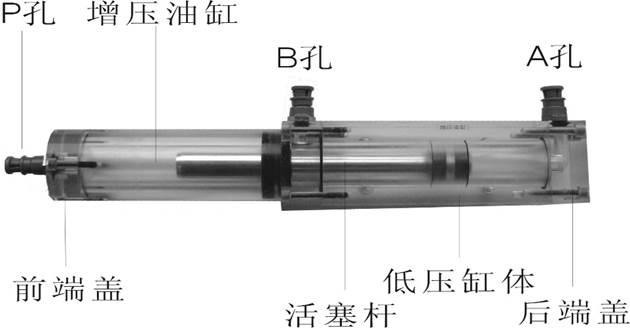

增壓油缸




功能介紹：
1、技術參數：
低壓油缸的有效容積：    138 ml
增壓油缸的有效容積：     54 ml
油缸活塞的最大行程：     110 mm
低壓油缸的壓力范圍：   0-0.6 Mpa
增壓油缸的壓力范圍：   0-1.0 Mpa
2、增壓油缸的前端蓋、后端蓋、低壓缸體、增壓缸體等均采用了進口透明有機玻璃材料精制而成，透明清晰，活塞桿采用了合金鋁材料，并配合油接頭，密封圈，內六角螺絲等標準件裝配而成，通過它可明確地觀察到活塞桿，油封，油孔等結構及其運行過程，具有形象逼真，性能可靠等優點，它既可作為教學模型，也可以液壓實驗元件進行實驗演示。
3、增壓油缸采用了彈性插腳的組合安裝方式，在其背后安裝有多只定位安裝彈性插腳。使用時，應將所有的插腳對準插孔，然后平行推入，可靠的安裝在所需的部位。
4、對于只有 一個P孔的增壓油缸可在P孔處接一只三通代替，其不影響工作與實驗。
5、增壓油缸在安裝時，應盡量將A孔B孔朝上，以便在運行過程中自動將腔體內的空氣排出。
6、每臺設備僅配一只增壓油缸。

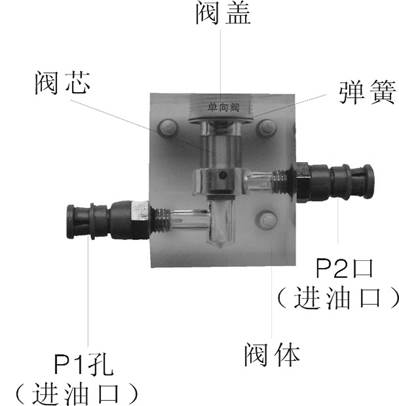

單向閥


功能介紹：
1、技術參數
工作壓力范圍： 0-1.0 Mpa
額定流量：       10 L/min
2、單向閥結構上參考了國產Ⅰ-63B型板式單向閥，其閥體，螺塞等采用了進口透明有機玻璃材料精制而成，閥芯采用了45#中碳鋼材料，并配合彈簧，油接頭，密封圈等標準件裝配而成，通過它可明確地觀察到活塞、彈簧、油孔等結構及其運行過程，具有形象逼真，性能可靠等優點。它既可作為教學模型，也可作為液壓實驗元件進行實驗演示。
3、單向閥采用彈性插腳的組合安裝方式，在其背后安裝有四只定位安裝彈性插腳，使用時，應將所有的插腳對準插孔，然后平行推入，可靠地安裝在所需的部位。
4、使用時應注意：P1孔為進油孔，P2孔為出油孔，不能接錯。
5、拆除時，應將力作用在閥體上，平行拔出單向閥，禁止斜向扳動以防損壞插腳。


6、每臺設備配有二只單向閥。

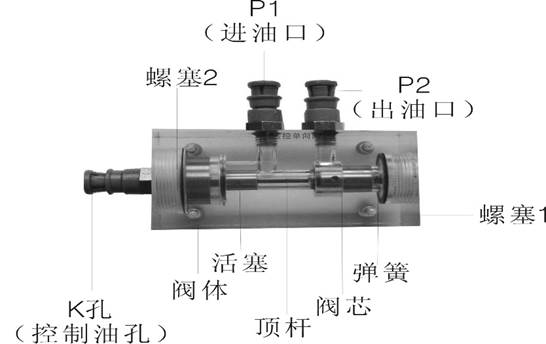

液控單向閥

功能介紹：
1、技術參數
工作壓力范圍： 0-1.0 Mpa
額定流量：       10 L/min
2、液控單向閥結構上參考了國產ⅠY-25B型板式單向閥，其閥體，螺塞等采用了進口透明有機玻璃材料精制而成，閥芯采用了45#中碳鋼材料，并配合彈簧，油接頭，密封圈等標準件裝配而成，通過它可明確地觀察到活塞、彈簧、油孔等結構及其運行過程，具有形象逼真，性能可靠等優點。它既可作為教學模型，也可作為液壓實驗元件進行實驗演示。
3、液控單向閥采用彈性插腳的組合安裝方式，在其背后安裝有4只定位安裝彈性插腳，使用時，應將所有的插腳對準插孔，然后平行推入，可靠地安裝在所需的部位。
4、使用時應注意：P1孔為進油孔，P2孔為出油孔，K為控制油孔，不允許接錯。
5、拆除時，應將力作用在閥體上，平行拔出液壓單向閥，禁止斜向扳動以防損壞插腳。
6、每臺設備配有二只液控單向閥。
7、其工作原理請參閱教材和其它液壓書籍。

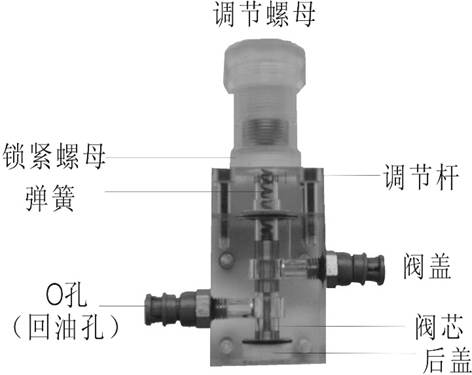

溢流閥




功能介紹：
1、技術參數
工作壓力范圍： 0-1.0 Mpa
額定流量：       10 L/min
2、溢流閥結構上參考了國產P-63B型低壓直動式溢流閥，其閥體、閥蓋、鎖緊螺母、調節螺母、螺塞等采用了進口透明有機玻璃材料精制而成，閥芯、調節桿采用了45#中碳鋼材料。并配合彈簧，油接頭，密封圈等標準件裝配而成，通過它可明確地觀察到閥芯、彈簧、油孔等結構及其運行過程，具有形象逼真，性能可靠等優點。它既可作為教學模型，也可作為液壓實驗元件進行實驗演示。
3、溢流閥采用彈性插腳的組合安裝方式，在其背后安裝有4只定位安裝彈性插腳，使用時，應將所有的插腳對準插孔，然后平行推入，可靠地安裝在所需的部位。
4、使用時應注意：P孔為進油孔，O孔為出油孔，不允許接錯。
5、拆除時，應將力作用在閥體上，平行拔出溢流閥，禁止斜向扳動以防損壞插腳。
6、每臺設備配有二只溢流閥。
7、其工作原理請參閱教材和其它液壓書籍。
