DB-980 電氣裝配實訓臺

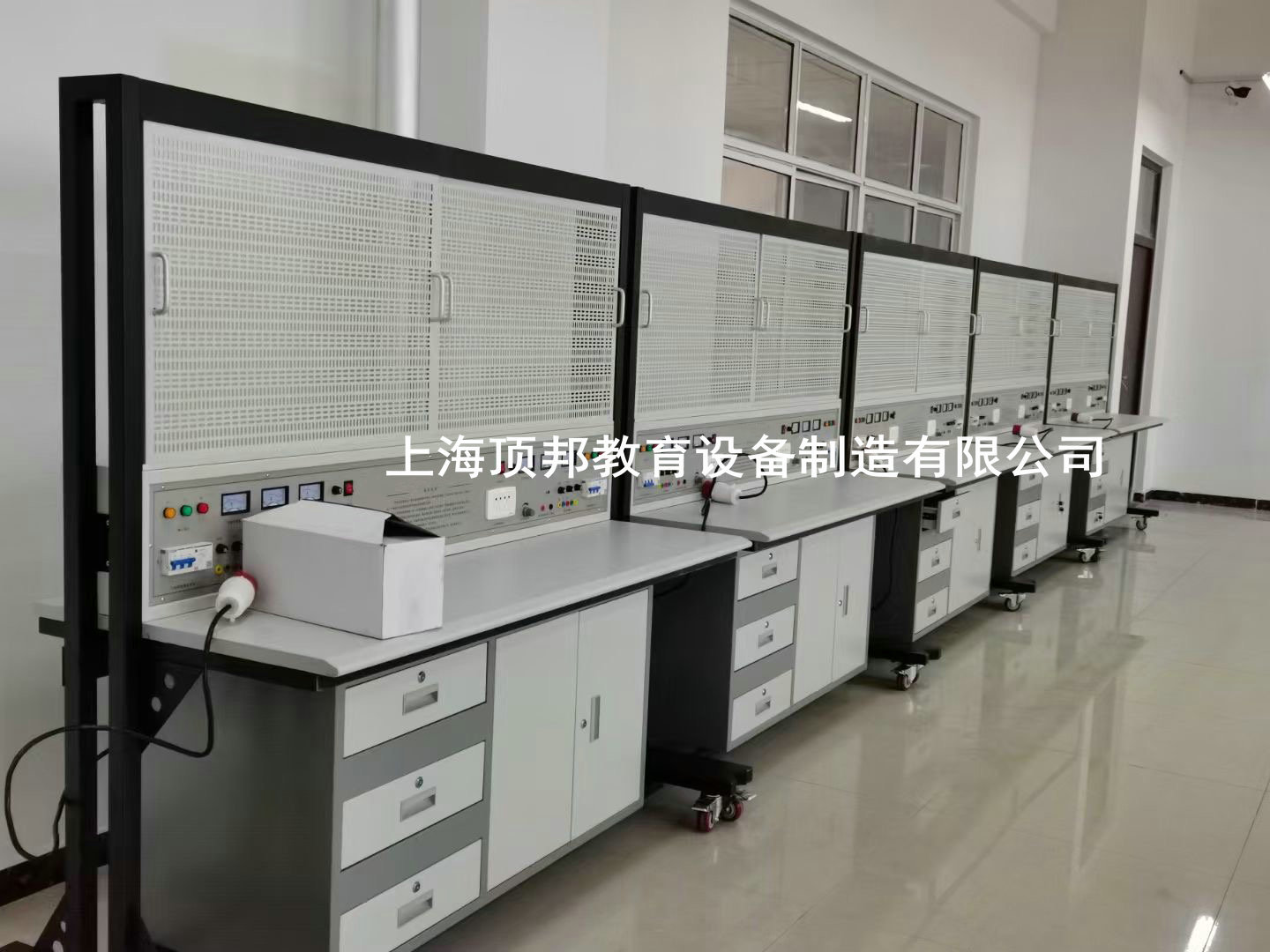

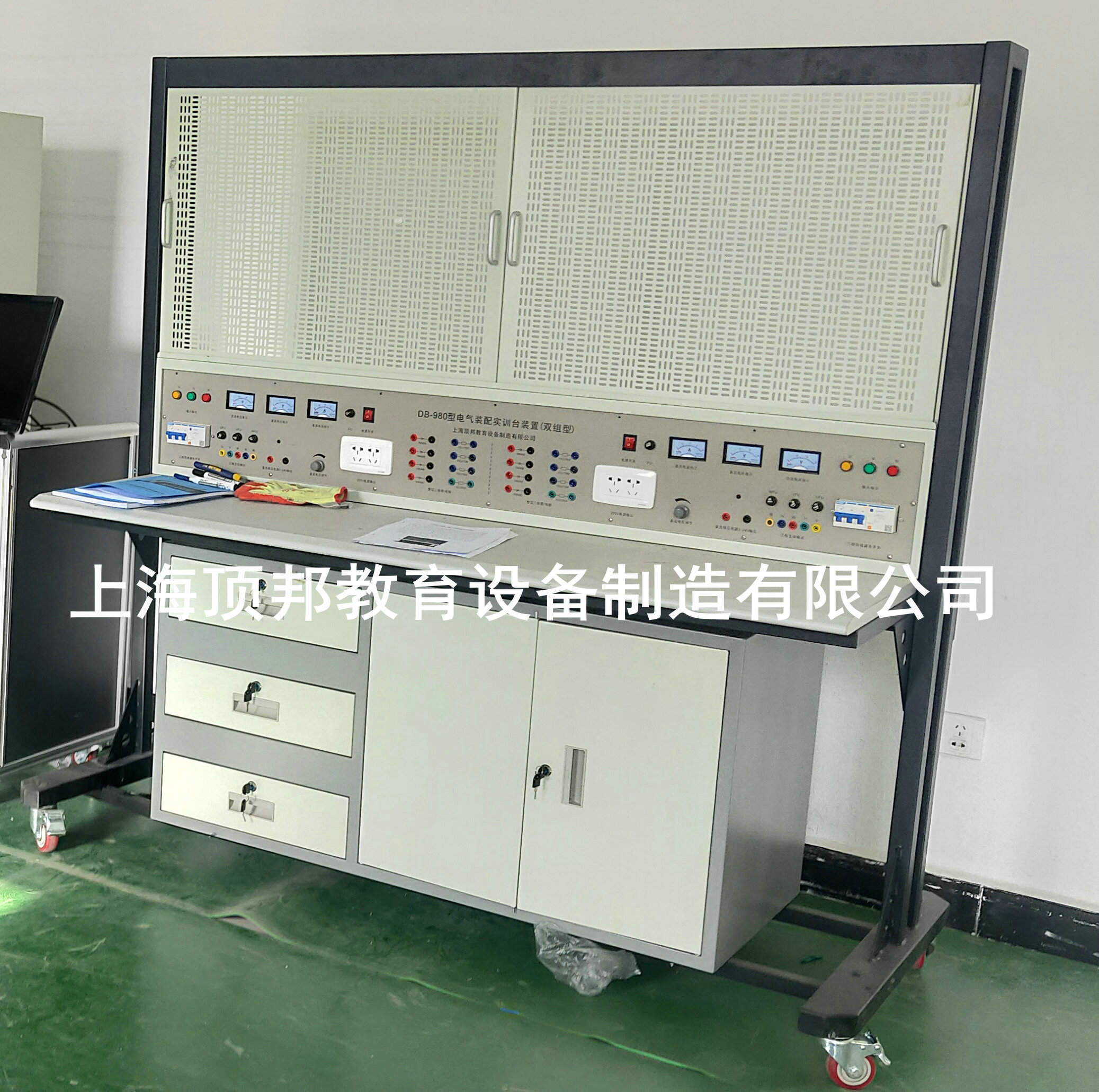

(參考圖)
DB-980 電氣裝配實訓臺由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業教學和實訓，經濟適用。實訓臺配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用，電氣裝配實訓裝置的特點。對實訓場所不多、教學經費投入受限制的學校，電氣裝配實訓裝置是一種理想的職業教育實訓設備。
一、設備技術指標
1. 外型：整體尺寸1632mm×750mm×1638mm；
2. 實訓臺架的材料：鋼板結構；
3. 電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
4.整流二極管：提供整流二極管1N5408四個，用于能耗制動電路。
5.可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
6.各種規格的電阻
提供75Ω/75W功率電阻三個，用于降壓啟動電路。
提供10Ω/25W功率電阻一個，用于能耗制動電路。
7. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
8. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
二、 設備結構功能
電氣裝配實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1.以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
4、網孔板：采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎�、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM，大小774*580MM
三、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
四、 全室參考配置表（以20臺/40座為例）
| 序號 | 名 稱 | 每臺數量 | 全室數量 | 單位 | 備 注 |
| 1 | 控制屏 | 1 | 20 | 套 | |
| 2 | 實訓桌 | 1 | 20 | 張 | |
| 3 | 學生凳 | 2 | 40 | 張 | |
| 4 | 網孔板 | 2 | 40 | 塊 | |
| 5 | 器材配備 | 1 | 20 | 套 | 見表一 |
| 序號 | 名 稱 | 型號與規格 | 數 量 | |
|---|---|---|---|---|
| 1 | 電器元件 | 單相電度表 | DD862-2 | 2 |
| 單相閘刀開關 | HK8 | 2 | ||
| 拉線開關 | 4A/250V | 2 | ||
| 平燈頭 | 6A/250V | 4 | ||
| 園形插座 | T3-10 | 2 | ||
| 電流互感器 | LQG-0.5 | 2 | ||
| 墻壁開關座 | 4 | |||
| 聲控開關 | 118-B30 | 2 | ||
| 低壓斷路器 | DZ108-20/10 | 2 | ||
| 螺旋式保險盒 | RL1-15/3A | 6 | ||
| 直插式保險盒 | RT14-20/2A | 4 | ||
| 交流接觸器 | CJX2-0910 | 6 | ||
| 輔助觸頭 | F4-22 | 6 | ||
| 熱繼電器 | R16B-20/3 | 2 | ||
| 通電延時時間繼電器 | ST3PA-B/380V（0-60S） | 2 | ||
| 時間繼電器座 | PF-083A | 2 | ||
| 3H鐵殼按鈕 | 4 | |||
| 行程開關 | LX9-222 | 4 | ||
| 行程開關 | LX9-001 | 4 | ||
| 倒順開關 | K03-15 | 2 | ||
| 日光燈管 | Y210RR25/10W | 2 | ||
| 鎮流器 | 13W | 2 | ||
| 日光燈座 | 4 | |||
| 接線端子排 | JF5-2.5/5 | 10 | ||
| G形導軌 | 2 | |||
| 走線槽 | 3米 | |||
| 螺絲 | 180 | |||
| 2 | 常用工具 | 壓線鉗 | 1 | |
| 數字萬用表 | 1 | |||
| 螺絲刀 | 2 | |||
| 尖嘴鉗 | 2 | |||
| 剝線鉗 | 1 | |||
| 3 | 電機 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速 | 1 |
| 三相雙速異步電動機 | 額定電壓:三相 AC 380,180W | 1 | ||
| 4 | 網孔板 | 774*580MM | 2 | |
| 5 | 說明書 | 1 | ||
| 6 | 測電筆 | 1 | ||
