焊接實訓室排煙建設方案

一、整體規劃
1、焊接實訓室總共20個工位，工位尺寸根據現場情況合理布局，每個工位不得少于6.25米，每工位可2-3人實訓。
2、工位隔斷絕緣防火，主體材料達到國家防火等級A1級別并附有檢測報告，隔斷框架方管固定。工位門須裝有滑道開合紅色遮弧簾，以防學員實訓或考核比賽時弧光傷害巡視老師、裁判或觀摩人員眼睛。
3、3米阿爾法柔吸臂，合理分配，布局美觀分組安裝處理焊接煙塵，每個柔吸臂口都有開關，當使用時可以打開，不使用時可以關閉。螺旋風管組合合理，風量壓力計算準確。每臺風機變頻控制，風機安裝在實訓室屋頂，并做遮風擋雨消音防曬風機房，噪音不得高于76分貝；
4、電焊機及相關附件不得落地，明快整潔易于打掃，焊機托盤底部萬向輪安裝，便于移動。
5、氣瓶必須有固定裝置，安穩固美觀。
6、國標電纜防火橋架布線，規范合理安全。每個焊接工位配電箱配置漏電保護器、可以接兩臺焊機，兩相三相插座照明開關各一個，空氣開關根據用電設備配置合理。
7、當天然光線不足時，應配置人工照明，照明電源電壓應為安全電壓，照明光源應選擇接近天然光色溫的光源。
8、每個工位和實訓間監控安裝于用戶指定位置。每個工位及整體實訓間安裝監控探頭無死角，并符合市場應急管理安全上崗證培訓考試和特種設備操作培訓考試聯網要求。
9、焊接操作支架主要用于板對接4個位置（平、立、橫、仰）和管對接3個位置（水平、垂直、45°）的固定；工件離地面高度應不大于1.3米。要求焊接支架要有一定的穩定性和夾工件的牢固性，并且同時可以滿足固定2個位置不同焊接操作支架的工件。焊接操作支架主體由底座、支柱、可升降調解套管、工件夾緊裝置等組成，提供設計制作安裝圖紙否則視為不響應；
10、每個工位配置工具架一個，以方便放置工具、面罩、焊材等。
二、目標任務
1、按照國賽賽項標準建設焊接工位。
2、按國賽賽項標準建設焊接工位配套設施。
3、治理焊接煙塵，工位風量滿足設計指標≥1200m3/h，系統風量智能傳感控制，低耗節能。
4、保證排放符合國家環保標準，廢氣排放指標根據國家和地方的環境保護法規，
5、焊接煙塵直排系統高效、低耗、低噪、最高噪聲低于76dB(A)。
6、保證實訓中心設備正常運行、保養經濟，安全可靠，使用壽命長，操作維護簡便。
7、整體布局合理、工程經濟、美觀、實用。
三、焊接實訓室制度文化建設
1、實訓室制度牌。各主要實訓室室內基本制度上墻，包括學生實訓守則、安全衛生制度、實訓教學人員職責、儀器設備管理制度。
2、崗位職責牌。內容包括實訓室涉及的所有崗位職責。
3、設備操作規程牌。
4、實訓項目操作流程圖。根據實訓項目的流程制作出來的流程圖。
5、焊接實訓中心7S管理制度
6、熔化焊接與熱切割作業安全操作技術要求
7、考場管理制度
8、安全用電操作規程
9、大國工匠世賽冠軍風采
10、等離子切割機安全操作規程
11、焊接安全操作規程
12、安全標識標牌
13、氬弧焊機操作規程
14、二保焊機操作規程
15、焊接實訓室規章制度.
四、配置方案

序號	名稱	單位	數量	備注
1	工位隔斷制作安裝	套	1	工位隔斷采用50mm厚巖棉板，工位尺寸2500×2500×1900mm.安裝固定需采用50mm×50mm方管并100mm×100mm×10mm方板地腳螺栓地面固定后焊接框架。工位門安裝滑道紅色遮弧簾
2	工位架制作安裝	個	20	板對接4個位置（平、立、橫、仰）和管對接3個位置（水平、垂直、45°）的固定；工件離地面高度應不大于1.3米。要求焊接支架要有一定的穩定性和夾工件的牢固性，并且同時可以滿足固定2個位置不同焊接操作支架的工件。焊接操作支架主體由底座、支柱、可升降調解套管、工件夾緊裝置等組成。
3	焊機拖板	個	40
4	氣瓶固定	個	20
5	工具架	個	20
6	LED照明燈	盞	20
7	工位配電箱	個	20	工位配電箱配置漏電保護器、可以接兩臺焊機，兩相三相插座照明開關各一個
8	15KW風機	個	1	選用進口或合資品牌高效能風機，電機選用西門子低噪音電機.含變頻配電箱
9	11KW風機	個	1	選用進口或合資品牌高效能風機，電機選用西門子低噪音電機。含變頻配電箱。
10	風機房	個	2
11	電纜布線及安裝	套	1	含主配電箱至20工位3×6M²+1電纜橋架布線安裝
12	監控設施	套	1	20個攝像頭，可儲存1個月影像。
13	柔吸臂	個	20	3M3關節柔Ø160吸臂
14	風管及安裝	套	1	12工位
15	風管及安裝	套	1	8工位
16	文化建設	套	1	文化內容見詳細方案。8mm亞克力板噴UV

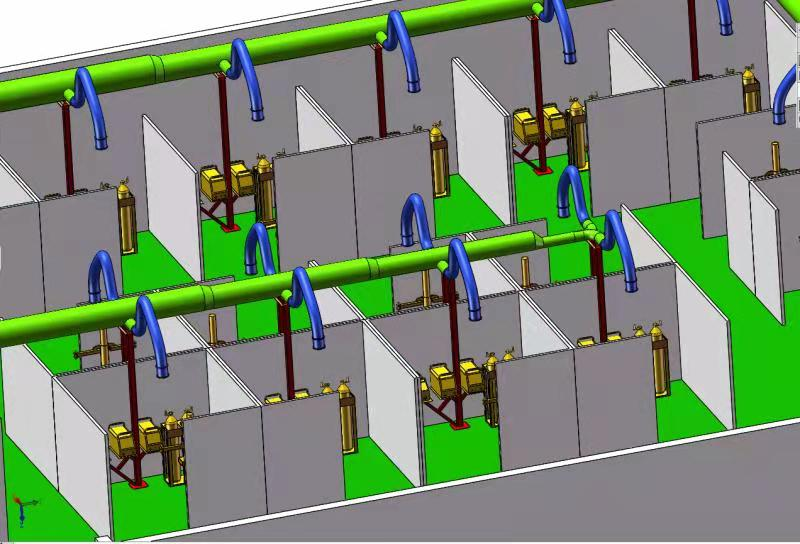

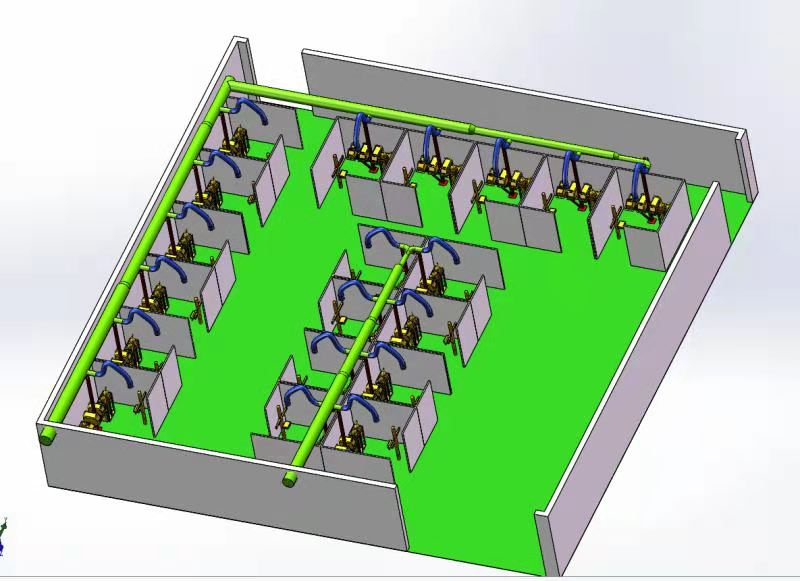

五、規劃圖
