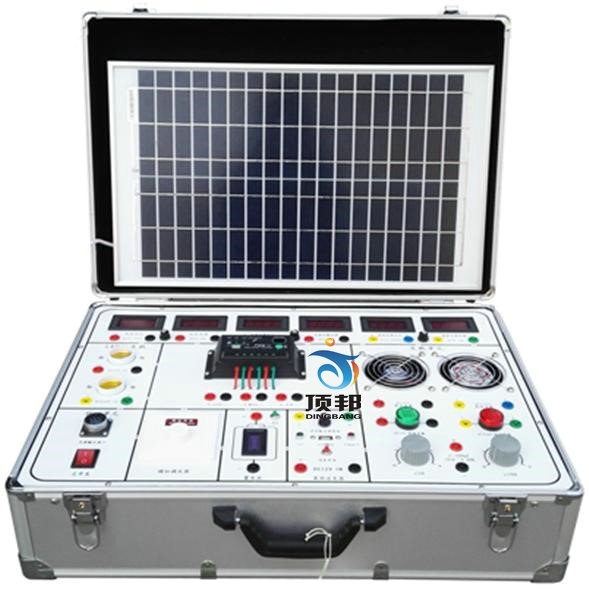

DB-PVT002硅光電池光伏特性綜合實驗儀使用說明書
一、產品概述硅光電池光伏特性綜合實驗儀是一個太陽能光伏發電系統，通過它可以學習并掌握硅光電池的工作原理，掌握硅光電池的基本特性、掌握硅光電池基本特性測試方法，了解硅光電池的基本應用，為控制器和逆變器工作原理提供一個實用的教學、試驗、演示平臺。
二、設備功能用途：
◆ 研究太陽能電池的基本特性：太陽能電池的開路電壓和閉路電流，電流密度、太陽能電池的輸出伏安特性，功率因子測定預分析等。
◆ 太陽能電池的溫度特性研究及PN結V/I特性。
◆ 研究太陽能電池量子效率，光譜透過率以及與入射光強度、入射角度的關系等。
三、技術要求：
◆ 供電電源：220V±10%，頻率：50Hz
◆ 模擬光源：220V/350W高壓氙燈/白熾燈
◆ 光譜范圍：360-1100nm；
◆ 太陽能電池功率：25W；
◆ 電流測量范圍: DC20mA、DC200mA、DC2A、DC20A四檔0—20A；
◆ 電流測量準確度：0.2%。
◆ 短路電流密度重復性：<1%；
◆ 電壓測量范圍：DC200mV、DC2V、DC20V、DC50V四檔
◆ 電壓測量準確度：0.2% ；
◆ 測試負載電阻：0—99.9KΩ
◆ 測試結果重復性<±0.5%
◆ 測試樣品尺寸： ≥156x156mm（可定制更大尺寸）
◆ 照度計：量程1-2000Lx、2000-20000Lx和20000-50000Lx三檔手動切換
◆ 環境檢測單元：可對環境溫度、濕度實時液晶屏顯示，并顯示實時時鐘和可設置鬧鐘。
◆ 300W逆變器；可對交流220V不同負載進行試驗；
◆ 蓄電池：標稱電壓：12V；標稱容量：7.2Ah
◆ 控制器：12V/24V自動切換，10A。設有電池板檢測指示燈，蓄電池容量指示燈，負載指示燈，可對各個部件進行實時檢測。
◆ 工作模式：連續模式
四、可完成實驗內容
實驗一、光伏特性實驗系列
1-1、光伏開路電壓、短路電流測試
1-2、光伏I-V特性測試實驗
1-3、光伏最大輸出功率計算實驗
1-4、光伏填充因子計算實驗
1-5、光伏轉換效率測量實驗
1-6、開路電壓、短路電流與相對光強函數關系
1-7、光伏P-V特性測試實驗
1-8、光伏伏安特性測試實驗
1-9、光伏組件輸出特性測試實驗
1-10、串聯、并聯電阻對填充因子影響測試
1-11、光伏光譜特性測試實驗
1-12、負載特性測試實驗
實驗二、光伏控制器實驗系列
2-1、光伏對蓄電池充電控制實驗
2-2、控制器充、放電保護實驗
2-3、光伏充、放電電壓、電流測試
2-4、光伏電量估測實驗
2-5、控制器通用開、關輸出模式實驗
2-6、控制器純光控開、關輸出模式
2-7、控制器光控-時控輸出模式實驗
2-8、控制器調試輸出模式實驗
2-9、控制器負載過載、短路保護演示
實驗三、光伏逆變器實驗系列
3-1、逆變器的工作原理分析實驗
3-2、逆變器輸出電壓、電流測試實驗
3-3、逆變器輸出功率計算實驗
3-4、逆變器過載保護演示實驗
3-5、逆變器輸入電壓范圍測試實驗
3-6、逆變器轉換效率計算實驗
3-7、逆變器不同負載的電流電壓測試
3-8、逆變器不同負載的功率估算實驗
使用說明
1、使用前，請先連接好實驗儀供電電源，該電源只供儀表供電和逆變系統市電切換用，電源接口在實驗箱后面，將電源插頭插入即可；
2、連接好外接照明燈泡（模擬太陽）組件；
3、打開電源開關，各儀表顯示“000”

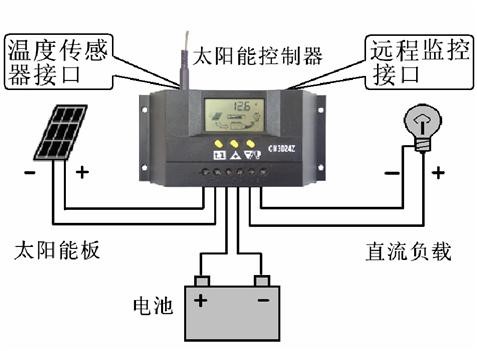

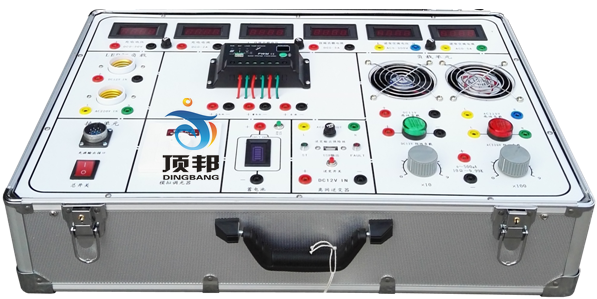

4、將控制器如下圖與光伏、蓄電池、負載連接
控制器接線順序：1、蓄電池 2、直/交流負載 3、太陽能板
負載可以是直流阻性負載、直流感性負載，也可與逆變器直流端相接，經逆變后輸出220V交流電，供其它交流負載實驗用電。
5、實驗箱包含測量儀表：直流電壓表、直流電流表、交流電壓表和交流電流表，可根據不同實驗內容及要求，接于電路中；
6、實驗箱包含直流負載：直流LED燈、LED指示燈、直流風扇、電阻箱；
實驗箱包含交流負載：交流LED燈、LED指示燈、交流風扇、電阻箱；
7、蓄電池包含有電量顯示器，可動態或靜態下測試蓄電池電量
8、實驗時，將直流電壓表并接于太陽能電池或蓄電池接口或控制器輸出端，直流電流表串接于太陽能電池輸出端與控制器光伏端口，通過調節光照度調節旋鈕來改變光亮度，完成光伏相關實驗。
