2021-03-12 08:39

離心泵綜合實驗裝置,離心泵綜合實驗設備

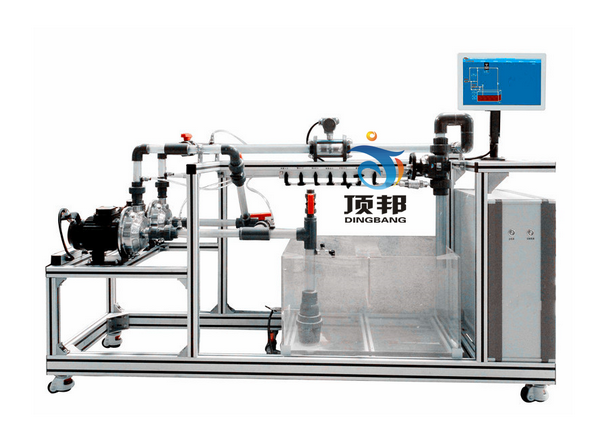

DB-LXB/Z/II 數字型離心泵綜合實驗裝置

離心泵綜合實驗裝置

分 項 說 明
裝置特點 1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念；
2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、流量測量采用了渦輪流量計的方式，數據處理器對渦輪流量計線性系數具有較強的補償功能，并且直接顯示流量數據。
5、離心泵置于水箱上方，離心泵進口管道安裝有底閥，同時安裝有離心泵啟動排氣裝置，避免了離心泵葉輪及腔體長時間浸泡在水中，大大延長設備壽命。
6、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
7、裝置設計可360度觀察，實現全方位教學與實驗。
裝置功能 1、使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。
2、能夠進行單泵、雙泵串并聯操作。
3、熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量等就地顯示儀表及傳感檢測設備，掌握渦輪流量計的測量原理及使用方法。
4、測定恒定轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
5、測定流量調節閥某一開度下管路特性曲線。
6、能夠進行雙泵串、并聯性能測定和管路特性測定。
7、改變離心泵轉速測定泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
8、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
設計參數 單泵：液體流量：0.2～7.2m3/h，離心泵出口壓力：0-0.2MPa，離心泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。
雙泵串聯：液體流量：0～10.5m3/h，離心泵出口壓力：0-0.4MPa，離心泵的揚程(H)：0-40m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。
雙泵并聯：液體流量：0～14.0m3/h，離心泵出口壓力：0-0.2MPa，離心泵泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。
液體溫度：常溫。
公用設施
 		 水：裝置自帶透明水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
電：電壓AC220V，功率2.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：清潔自來水,外配設備：無。
主要設備 1、單相矢量變頻器，規格：（0-50）Hz。
2、壓力傳感器：測量范圍0-0.4MPa 精度0.5級，數量2個；。
3、負壓傳感器：測量范圍-0.1-0MPa 精度0.5級，數量2。
4、光電轉速傳感器：測量范圍0~2999rpm，精度1rpm，轉速檢測機構。
5、N32渦輪流量計：0.5~16m3/h，分辨率0.001 m3/h，4-20mA遠傳輸出數字顯示，流量檢測機構。
6、304不銹鋼離心泵：功率1.1KW，最大流量8.2m3/h，數量2臺。
7、水箱：容積120L,優質透明有機玻璃,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
8、管路：透明材質，壁厚≥2.5mm，管道法蘭連接渦輪流量計。
9、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%，數字顯示。
10、電器：接觸器、開關、漏電保護空氣開關。
11、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。
12、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
13、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
14、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控制。
15、額定電壓：220V，總功率：2.0kW。
16、外形尺寸：2000×650×1900mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理
念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生
工程化理念。
測控組成 變量 檢測機構 顯示機構 執行機構
液體溫度 PT100鉑電阻 觸摸屏 無
液體流量 渦輪流量計 觸摸屏 變頻器
泵進口壓力 負壓傳感器 觸摸屏 無
泵出口壓力 壓力傳感器 觸摸屏 無
泵功率 功率變送器 觸摸屏 無
電機轉速 光電傳感器 觸摸屏 無
