透明數控車床
[規格型號]： DB-CK6135
[產品名稱]： 透明數控車床
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：

   DB-CK6135 透明數控車床是我公司研制的教學科研用數控機床，該機床是典型的機電一體化產品，采用穩定可靠的廣數 980TB3 車床用數控系統。同時，其外形美觀大方，主軸箱蓋及防護體均采用進口有機透明材料制作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。透明數控車床采用四工位自動回轉刀架,可以加工φ 30mm 的尼龍或 PVC 材料,通過編程對各種軸類，盤類等塑料零件能自動完成任務，如外圓柱面，圓錐面，圓弧面，螺紋等工件的削加工，并能進行切槽，鉆孔等工作。

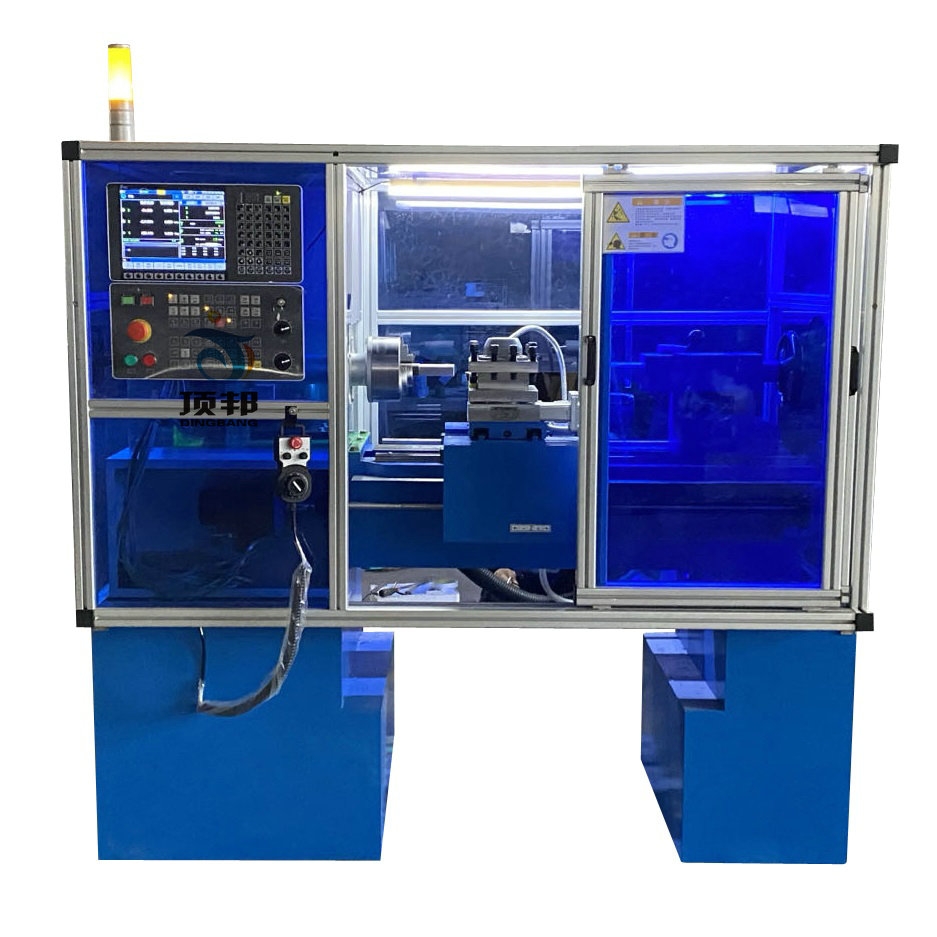

透明數控車床
二、機床特點
1、 透明數控車床采用穩定可靠的GSK980TB3 專用車床數控系統；
2、 透明數控車床采用全防護透明設計，框架主體采用40×40mm鋁合金型材，防護門導軌采用40×80mm鋁合金型材，推門結構，鋁合金型材內嵌5mm厚深藍色半透明有機玻璃，整機造型美觀大方。
3、機床XZ向進給導軌采用高精度方形直線導軌，速度快，精度高。
4、大拖板采用鑄件成型，時效處理，數控銑精加工面成，堅固耐用且不變形。
5、 全自動四工位數控回轉刀架，能滿足較復雜零件的刀具使用要求；
6、 縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；
7、 透明數控車床采用高級變頻調速電機驅動主軸，實現無級調速，保證切削線速度穩定；
8、 操作方便舒適，符合現代人機工程學的優化思想；
9、 車削 PVC 材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業污染；
三、用途
1. 相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；
2. 各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3. 各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4. 開展數控機床結構及控制原理與結構、數控編程及機床操作、CDA/CAM 等專業課程專項培訓。
四、數控系統主要功能
1、GSK980TB3為廣州數控設備有限公司研制的新一代普及型車床數控系統，是GSK980TB2的升級版。GSK980TB3車床數控系統采用32位高性能的CPU和超大規模可編程器件FPGA，運用實時多任務控制技術和硬件插補技術，實現了μm級精度的運動控制。
2、系統采用硬件插補技術，快進速率可達 12 米/分；
3、具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；
4、控制精度高，脈沖當量為 1μ （0.001mm）；
5、有串行 RS232 通訊接口功能，可與計算機聯機通訊；
6、采用電子齒輪比，簡化傳動結構，提高機床工作精度。
7、系統具有軟、硬件限位，保證工作安全；
8、采用多層印刷電路板技術，表貼技術，門陣技術等，使性能更優越，運行更可靠。
五、機床主要技術參數
床身材質 采用高強度的工程塑料
防護形式 鋁合金型材和透明有機玻璃
X向軸導軌形式 高精度方形直線導軌,寬度15mm
Z向軸導軌形式 高精度方形直線導軌,寬度20mm
XZ軸絲桿類型 滾珠絲桿
大拖板材質 鑄件成型
主軸箱蓋及防護罩 采用進口透明有機材料
防護罩框架材質 采用高強度40×40mm鋁合金型材
三爪卡盤 160mm
床身上最大回轉直徑 350mm
最大工件長度 450mm
電動刀架 四工位
主軸 標準主軸
主軸孔徑 40mm
主軸轉速、無級變速 0------1500rpm
主軸電機 變頻控制無極調速功率 0.75kw
絲杠運行 混合步進電機驅動
運行方式 三軸運行二軸聯動
定位精度 ±0.03mm
重復定位精度 ±0.02mm
數據格式執行標準 ISO
尾架形式 透明有機制作
機床外型尺寸（長×寬×高） 1800×980×1530mm
機床重量 450kg
數控系統 廣數GSK980TB3

七、機床附件清單
序號 名 稱 規 格 單位 數量
1 車刀 切斷刀、外圓刀、45°刀、螺紋刀 20*20mm 把 4
2 繼電器 24V4 組 個 2
3 保險絲   個 2
4 螺絲刀 一字 3.2*150mm 把 1
5 螺絲刀十字 3.2*150mm 把 1
6 尖嘴鉗 6寸 把 1
7 內六角 φ 6、φ 8 把 各 1
8 塑料棒 φ 25、φ 32、φ 40、 箱 1
9 卡盤板手   把 1
10 扳手套筒   把 1
11 刀架扳手   把 1
12 系統說明書   本 1
13 機床說明書   份 1
14 連接線 四芯線 米 6
15 電路圖   份 1
16 刀墊片   盒 1
17 死頂尖   個 1
18 變頻器   份 1

友情提示：

1、貨品驗收：閣下收貨時請檢查透明數控車床的貨品外觀，核實透明數控車床的數量及配件，拒收處于受損狀態的透明數控車床；

2、質保：頂邦將為閣下提供透明數控車床產品說明書內的質保條件和質保期，在質保范圍內提供對透明數控車床的免費維修，超出條件承諾時提供對透明數控車床的有償維修；

3、退換貨：閣下單方面原因?qū)е碌耐该鲾?shù)控車床選型錯誤或透明數控車床購買數量錯誤，造成透明數控車床的退換貨要求，將不被接受；

4、貨期：透明數控車床的發貨期為參考值，如您需要了解透明數控車床的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對透明數控車床有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關透明數控車床的咨詢。
