高級單片機EDA開發實驗裝置
[規格型號]： DBP-03
[產品名稱]： 高級單片機EDA開發實驗裝置
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：

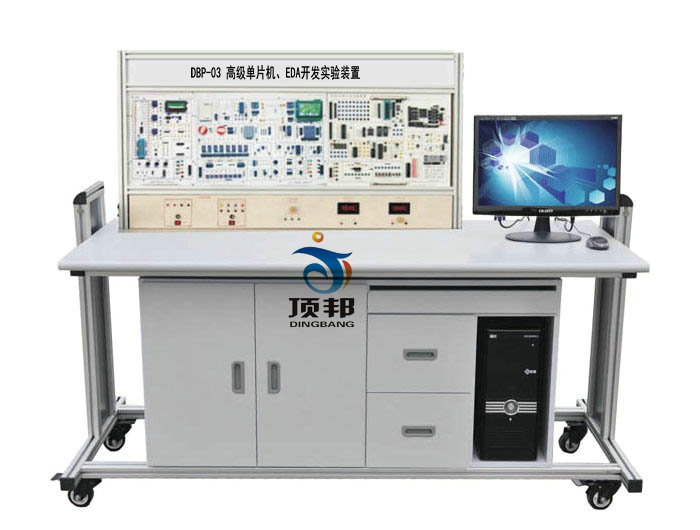

DBP-03 高級單片機EDA開發實驗裝置
高級單片機EDA開發實驗裝置
一、高級單片機EDA開發實驗裝置適用專業：適用于研究生、本科、大專、職業技術學院及其中等專業技術學校的信息通信技術、應用電子技術、機電一體化、微機應用、數控技術、自動化、計算機原理與應用、儀表及控制、汽車工程等電子應用和微機控制的相關專業。

二、主要技術參數：
1、矩陣鍵盤：4×4矩陣式結構，組合按鍵。
2、輸入、輸出：8路開關量輸入，8路LED輸出。
3、8位數碼管動態顯示和4位數碼管靜態顯示。
4、固定脈沖：8路固定脈沖輸出,分別為：1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ.
5、單脈沖發生器。
6、IC卡讀寫實驗模塊。
7、繼電器驅動控制實驗模塊。
8、24C02串行存儲器實驗模塊。
9、TLC549串行模數實驗模塊。
10、93C46存儲器實驗模塊。
11、實時時鐘實驗模塊。
12、串行鍵盤顯示接口實驗模塊。
13、TLC5615串行數模轉換實驗模塊。
14、語音錄放實驗模塊。
15、溫度測量實驗模塊。
16、8253定時計數器實驗模塊。
17、D/A0832數模轉換實驗模塊。
18、I/O口簡單擴展實驗模塊。
19、32K程序存儲器擴展實驗模塊。
20、8255并行接口控制實驗模塊。
21、8279鍵盤接口顯示實驗模塊。
22、16C550串行通信實驗模塊。
23、ADC0809模數轉換實驗模塊。
24、自帶T6963C控制器的128*64圖形液晶顯示和2*64點陣液晶顯示實驗模塊。25、16*16點陣顯示實驗模塊。
26、步進電機驅動控制實驗模塊。
27、直流電機驅動控制及測速實驗模塊。
28、看門狗實驗模塊。
29、電位器模擬電壓產生模塊。
30、紅外線通信實驗模塊。
31、以太網通信實驗模塊。
32、電子音響驅動控制模塊。
33、USB1.0和2.0通信實驗模塊。
34、CAN總線控制實驗模塊。
35、RS485通信實驗模塊。
36、RS232通信實驗模塊。
37、雙通道虛擬示波器模塊。
38、擴展總線區。
39、光電傳感器模塊。
40、專用USB接口單片機仿真器，可以在線下載在線調試和燒錄用戶程序。
41、電源模塊，提供＋5V（3A）/-5V(1A)/＋12V（1A）/-12V（1A）各一組,供各模塊的電源需求。
42、配置足夠配套接線。
43、配有適應WindowsMe/2000/xp等操作平臺的調試軟件，上位仿真軟件支持匯編和Ｃ語言。
44、配置CPLD實驗模塊，選擇 ALTERA公司的CPLD 器件EPM240或EPM7128S （可供用戶任意選擇）
三、實驗桌：鋁木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
四、標準配置實驗內容：
1、單片機部分
實驗一 單片機I/O口應用實驗_ P3.3口輸入 P1口輸出
實驗二 單片機I/O口應用實驗_工業順序控制
實驗三 并行I/O接口8255應用
實驗四 簡單I/O口擴展實驗
實驗五 A/D 轉換實驗
實驗六 D/A轉換實驗
實驗七 定時/計數器8253A應用
實驗八 鍵盤顯示控制器8279應用實驗
※實驗九 微型打印機打印字符、曲線、漢字
實驗十 步進電機控制實驗
實驗十一 小直流電機調速實驗
實驗十二 電子音響實驗
實驗十三 繼電器控制實驗
實驗十四 數據存貯器擴展實驗
實驗十五 8031單片機串行口應用實驗_雙機通信
實驗十六 8031串行口應用實驗_與PC機通信
實驗十七　串行接口16C550應用實驗
實驗十八　串行A/D轉換器TLC549應用
實驗十九　串行D/A轉換器TLC5615應用
實驗二十　單片機雙機通信實驗_用RS485總線
實驗二十一　USB接口的應用實驗
實驗二十二　網絡接口應用實驗
實驗二十三　16X16LED 點陣顯示實驗
實驗二十四　128 X 64 LCD液晶顯示接口實驗
※實驗二十五　語音錄放控制實驗
實驗二十六 CAN總線應用實驗
實驗二十七　串行存儲器讀寫實驗
實驗二十八　紅外接口通信實驗
實驗二十九　數字溫度傳感器DS18B20的原理與應用實驗
實驗三十　"看門狗"復位實驗
實驗三十一 IC總線應用實驗
1、 串行E?PROM的讀寫實驗；
2、IC智能卡讀寫實驗；
3、串行鍵盤顯示接口ZLG7290應用實；
4、 PCF8563串行實時時鐘應用實驗
實驗三十二 溫度壓力實驗；
2、EDA/CPLD/FPGA實驗
（1）A/D 0809模數轉換器實驗；
（2）D/A 0832數模轉換器實驗；
（3）步進電機控制實驗；
（4）16*16 LED點陣顯示實驗；
（5）電子時鐘實驗；
（6）數碼管靜態顯示實驗；
（7）4*4鍵盤擴展實驗；
（8）128*64 LCD液晶顯示實驗；
（9）電子音樂演奏實驗；
（10）RS232串口發送實驗（SEND）；
（11）RS232串口接收實驗（RECEIVE）；
（12）單片機總線接口實驗；
（13）異步串口通訊（UART）
五、選配項目及相應實驗內容（價格另加）：
1、單片機選配項目實訓包

實訓包名稱 配 件 說明
配件名稱 數量
超聲波倒車雷達 51單片機系統 1個 使用一對超聲波傳感器，單片機根據發射與接收超聲波信號的時間差來計算距離，帶溫度補償，結果用數碼管顯示
超聲波測距模塊 1個
鍵盤顯示模塊 1個
配件、技術資料 1份
環境測試儀 51單片機系統 1個 使用溫度、濕度、光強傳感器，測量環境溫度和濕度及光線明暗
環境測試模塊 1個
鍵盤顯示模塊 1個
配件、技術資料 1份
出租車計價器 51單片機系統 1個 直流電機模擬車輪，用霍耳傳感器測里程，用LCD顯示里程、單價、總價、等待時間等信息
液晶顯示模塊 1個
直流電機模塊 1個
配件、技術資料 1份
數字式多路溫度采集系統 51單片機系統 1個 對8組DS18B20同時進行溫度采集和顯示
DS18B20模塊 1個
鍵盤顯示模塊 1個
配件、技術資料 1份
數據采集系統 51單片機系統 1個 采用AD轉換器轉換模擬信號，再通過單片機串口發送到PC機，PC機對收到的數據進行顯示
數據采集模塊 1個
串行通信模塊 1個
配件、技術資料 1份
交通燈控制系統 51單片機系統 1個 用雙色LED模擬交通燈，數碼管顯示倒計時秒數，有人工控制、設置功能
交通燈模塊 1個
鍵盤顯示模塊 1個
配件、技術資料 1份
直流、步進電機控制系統 51單片機系統 1個 PWM控制直流電機正反轉、調速，用編碼盤測速；步進電機方向、速度控制
電機控制模塊 1個
鍵盤顯示模塊 1個
配件、技術資料 1份
公交車報站器 51單片機系統 1個 公交車報站，語音提示，可進行語音錄放控制
語音錄放模塊 1個
配件、技術資料 1份
紅外測溫儀 51單片機系統 1個 使用熱釋紅外傳感器，實現非接觸測量人體、物體溫度，用數碼管顯示
紅外測溫模塊 1個
鍵盤顯示模塊 1個
配件、技術資料 1份
數字電子鐘 51單片機系統 1個 年、月、日、星期、時、分、秒顯示，可設置初值
液晶顯示模塊 1個
鍵盤顯示模塊 1個
配件、技術資料 1份
手機游戲 51單片機系統 1個 單片機實現俄羅斯方塊游戲，用LCD顯示，鍵盤控制
液晶顯示模塊 1個
鍵盤顯示模塊 1個
配件、技術資料 1份
電子稱 51單片機系統 1個 測量物體質量，用數碼管顯示，提供法碼，量程500克
壓力測量模塊 1個
鍵盤顯示模塊 1個
配件、技術資料 1份
考勤機 51單片機系統 1個 ID卡應用于考勤機，身份識別
讀卡器模塊 1個
鍵盤顯示模塊 1個
配件、技術資料 1份
U盤、SD卡讀寫器 U盤、SD卡讀寫模塊 1個 可讀寫U盤/SD卡文件，U盤/SD卡用戶自配
配件、技術資料 1份
MP3音樂播放器 MP3播放模塊 1個 可播放MP3音樂，并可自由更新MP3文件
配件、技術資料 1份
無線語音傳輸系統 51單片機系統 1塊 無線數傳模塊實現語音傳輸，注：用戶至少配兩套系統才能完成傳輸功能
無線通信模塊 1個
配件、技術資料 1份
基于CAN總線的汽車車窗控制 51單片機系統 1個 CAN總線方式通信，控制車窗的開合（模擬），注：用戶至少配兩套系統才能完成傳輸功能
CAN通信模塊 1個
配件、技術資料 1份
網絡家電 以太網通信模塊 1個 通過以太網控制（模擬）空調機的啟動、停止和設置
配件、技術資料 1份
GSM通信系統 51單片機系統 1塊 單片機控制GSM通信模塊實現短信收發
GSM網絡通信模塊 1個
配件、技術資料 1份
GPS定位系統 51單片機系統 1塊 單片機讀取GPS模塊信號：時間、經度、緯度、海拔、移動速度等，用LCD顯示
GPS模塊 1個
液晶顯示模塊 1個
配件、技術資料 1份
2、選配實驗項目：
1.語音識別機器人
2.語音遙控小車
3.超聲波倒車雷達
4.環境測試儀
5.出租車計價器
6.數字式多路溫度采集系統
7.數據采集系統
8.交通燈控制系統
9.直流電機控制系統
10.公交車報站器
11.紅外測溫儀
12.數字電子鐘
13.帶音效的手機游戲
14.電子稱
15.考勤機
16.U盤、SD卡讀寫器
17.音樂播放器
18.無線語音傳輸系統
19.基于CAN總線的汽車車窗控制
20.網絡家電
21.GSM通信系統
22.GPS定位系統
