[規格型號]：	DB-CSY992
[產品名稱]：	光電傳感器實驗箱
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DB-CSY992 光電傳感器實驗箱

一、產品簡介
DB-CSY992光電傳感器實驗箱是本公司多年生產傳感技術教學實驗儀的基礎上，為適合光電子、信息工程、物理電子技術等專業教學內容的需要，最近推出的光電類教學實驗裝置，是進行光敏器件和光電傳感器特性及應用實驗的基本設備，是光電子技術的基礎實驗。

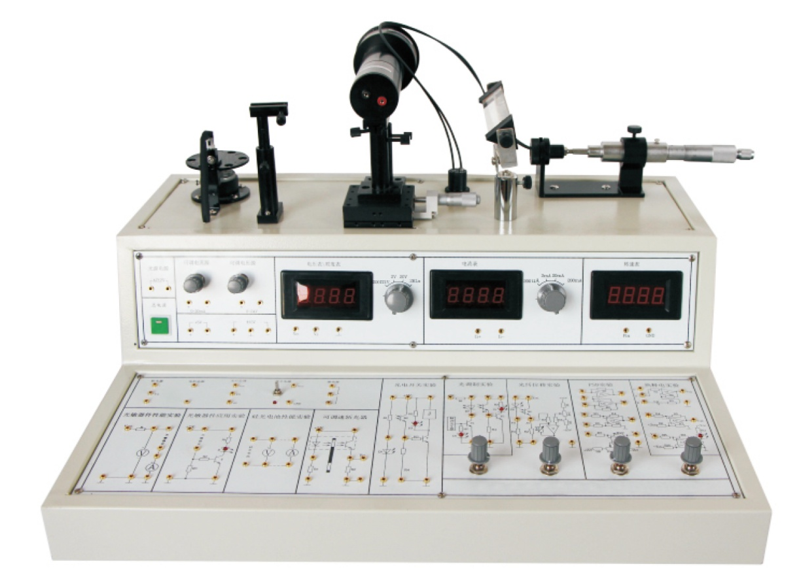

（參考圖）

二、產品特點
光電傳感器實驗箱目前選用的實驗內容大部份是光電基礎實驗。重點分析光敏器件及光電傳感器的特性和應用場合。學生通過實驗應了解特性，學會合理地選擇傳感器，掌握檢測的原理和方法。
光電傳感器實驗箱集中了目前常用的光敏器件和光電傳感器，采用了一體化設計，可適用不同專業的學生做實驗。實驗儀上備有各種常用的穩壓電源，電壓、電流、照度等顯示表。
可用于學生進行畢業設計和課題制作。
三、產品組成
DB-CSY992光電傳感器實驗箱主要有主機、傳感器與器件、光源等部分組成。
（一）、主機：由大面板、小面板和頂板。供電電源AC220V，50Hz。額定功率200W。
1、大面板：各類實驗電路
2、小面板：
1）各種直流穩壓電源和恒流源。
0~15V連續可調直流穩壓電源。
0~5V連續可調直流穩壓電源。
±15V、+5V穩壓電源。
AC12V 交流電源
0~20mA連續可調恒流源
2）顯示表：
電流表：DC20μA、200μA、20mA 、200mA(量程四檔切換)
電壓表：DC200mV、2V、20V（量程三檔切換）
光照度計：1-1999Lx
3、頂板
頂板：由安裝架、支架、滑軌等組成。
（二）、傳感器與器件
1、光敏電阻（cds 光敏電阻、額定功率：100mW、暗阻≥1MΩ、tr 20mS 、tf 　30mS、λp：580nm）
2、光敏二極管（Vr：20v、I D＜0.1μA、IL：50μA、tr tf ：10ns λp：880nm）
3、光敏三極管（VCEO：50v、I D＜0.1μA、IL：5mA、tr tf ：15ns λp：880nm)
4、硅光電池（VOC：300mv、I D＜1×10-8μA、ISC：5μA、λ：300-1000nm、λp：880nm)
5、反射式光耦（輸入：IFM=20mA、VR=5V、VF=1.3V 輸出：VCEO=30V、ICEO=0.1μA、VCES=0.4V 傳輸特性：CTR（%）=5、 tr tf ：5us）
6、紅外熱釋電探頭
7、光照度計探頭
8、 Y型光纖
9、 PSD位置傳感器
10、普通白熾燈
11、普通發光二極管
12、紅外發射二極管（VR ：5V、VF：1.4V、IR：10uA、PO：2mw）
13、半導體激光器（波長：635um、功率1-3mw）
（三）、實驗儀器尺寸
光電傳感器實驗箱尺寸為：520×390×300（mm）。
四、實驗項目
1、光電基礎知識實驗
2、光敏電阻實驗
3、光敏二極管的特性實驗
4、光敏三極管的特性實驗
5、光電池實驗
6、光電開關實驗（透射式）
7、紅外反射式光電開關實驗（反射光耦）
8、熱釋電紅外傳感器實驗
9、光源及光調制解調實驗
10、激光定位實驗（PSD位置傳感器實驗）
11、光纖位移傳感器實驗
