變風量通風與排煙實訓系統：開啟智能通風新時代
　　引言
　　隨著科技的發展，現代建筑工程對通風和排煙系統的要求愈發嚴格。變風量通風與排煙實訓系統作為一種先進的通風解決方案，不僅能夠提升室內空氣質量，還能在火災發生時有效保障人員安全。本文將對變風量通風與排煙實訓系統進行詳細介紹，涵蓋其系統概述、關鍵儀器的作用、系統組成以及實訓項目等方面。
　　一、系統概述
　　變風量通風與排煙實訓系統是一套復雜的工程設備，主要用于模擬真實建筑中的通風與排煙過程。系統由模擬房間配備系統和排煙風機系統兩部分組成。前者包括風口、風閥、排煙窗等組件，后者則包含排煙風機、排煙防火閥、送風機及相關的聯動控制系統。該裝置廣泛應用于院校和職業培訓機構，通過實際操作使學生掌握通風與排煙系統的安裝、調試及維護技能。
　　二、系統組成與實訓項目
　　 1. 系統組成
　　系統主要由模擬房間配備系統和排煙風機系統組成。模擬房間配備系統包括風口、風閥、排煙窗等，而排煙風機系統則包括排煙風機、排煙防火閥、送風機、相關風道及火災探測器等。這些組件共同作用，確保了系統的完整性和功能性。
　　1.1 風口
　　作用：作為通風系統的入口和出口，調節空氣流動。
　　特點：風口設計合理，可手動或電動調節，適應不同風量需求。
　　1.2 風閥
　　作用：用于控制風量大小及流向。
　　特點：風閥分為調節風閥、防火閥及排煙閥等類型，分別在不同情境下自動或手動開啟/關閉。
　　1.3 排煙風機
　　作用：在火災時排除室內濃煙。
　　特點：采用耐高溫設計，軸流風機能夠在高溫條件下持續工作不少于30分鐘。
　　1.4 排煙防火閥
　　作用：在排煙系統中防止火勢通過管道蔓延。
　　特點：當管道內溫度達到280度時自動關閉。
　　1.5 DDC控制器
　　作用：接收火災信號并啟動防排煙裝置。
　　特點：實現消防防排煙系統的自動化控制和快速響應。
　　 2. 實訓項目
　　2.1 消防排煙系統的認識與操作
　　認識消防排煙系統：了解排煙系統的原理和組成部分。
　　手動操作：學習手動開啟和關閉排煙閥。
　　自動操作：掌握自動模式下系統的響應機制。
　　2.2 消防防煙系統的操作
　　認識消防防煙系統：了解防煙系統的構成及工作原理。
　　手動操作：手動開啟加壓送風口，觀察系統反應。
　　自動操作：設置自動模式，檢測系統聯動效果。
　　2.3 系統調試與故障排查
　　系統調試：通過調節風機頻率和風閥開度，達到最佳運行狀態。
　　故障排查：設定故障情景，練習排查和解決問題的能力。
　　三、技術參數與使用環境
　　 1. 技術參數
　　輸入電源：?jiǎn)蜗嗳€——380V±10% 50Hz
　　工作環境：環境溫度范圍為-5℃——+40℃，相對濕度＜85%(25℃)，海拔＜4000m
　　裝置容量：＜3.8kVA
　　外形尺寸：3000mm×1000mm×1600mm
　　安全保護：漏電壓、漏電流保護裝置齊全，符合國家標準。
　　 2. 使用環境
　　該系統適用于各類普通院校和職業培訓機構的教學實訓，也可用于科研單位的實驗研究。系統具備變頻技術控制和節能功能，同時配置觸摸式一體教學平臺，提供強大的數據分析和控制功能。
　　四、創新特點
　　 1. 系統集成度高
　　系統將真實的通風與排煙系統微型化展示，便于教學演示和學生理解。
　　 2. 智能化控制
　　配備DDC數字控制系統和PLC控制裝置，實現了系統的全自動化控制和遠程監控。
　　 3. 安全性強
　　內置多項電氣安全保護措施，如過流過壓保護、漏電保護和過熱保護等，確保操作安全。
　　 4. 多功能性
　　系統不僅可以模擬常規的通風與排煙操作，還能設置多種故障場景，提高學生的實戰能力和解決問題的能力。
　　五、總結
變風量通風與排煙實訓系統結合了最新的科技成果，提供了一個高效、安全且貼近現實的學習平臺，使得學員能夠在理論學習的基礎上，通過實操積累更多實際經驗。這不僅是教育機構的理想選擇，也是未來建筑工程中不可或缺的一部分。

DBLY-102 變風量通風與排煙實訓系統

一、系統概述：
變風量通風與排煙實訓系統根據防煙排煙系統按照其控?zé)煓C(jī)理、分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。
變風量通風與排煙實訓系統由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成
全系統智能操作，兼變頻節能技術控制，通過變頻技術控制系統各個系統部件達到節能控制要求，

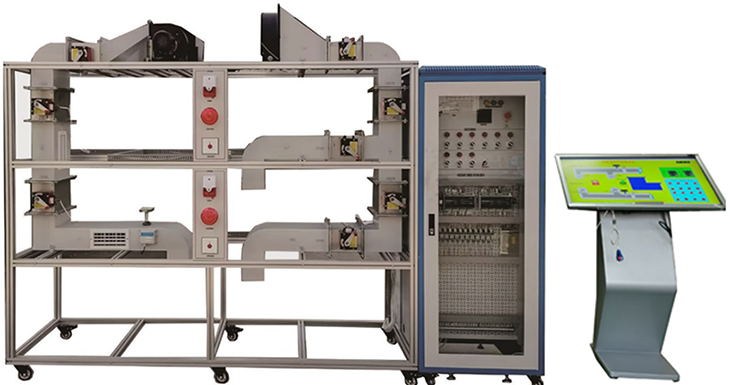

（參考圖）
二、技術參數
1、輸入電源：?jiǎn)蜗嗳€～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
3、裝置容量：＜3.8kVA
4、外形尺寸：3000mm×1000mm×1600mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
6、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
*7、教學同步動畫控制，軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系。

三、系統特點
1、風系統的完整性、系統與真實的地鐵空調系統，風系處理系統原理相同，微型化展示了地鐵空調系統的特點，結構、控制方法。。
2、系統與真實的通風排煙系統，風系處理系統原理相同，微型化展示了通風排煙系統的特點，結構、控制方法。
3、裝置直觀展示了通風系統的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
4。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
5、設有電流型漏電保護裝：
對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。
*6、DDC數字量控制模塊2：
16路AI輸入，6路DO輸入，8路DO輸出、模擬排煙系統控制：消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜DDC控制器、Lon Maker軟件、力控軟件、以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
7、同步軟件動畫：
教學同步動畫控制，軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系
8、觸摸式一體教學平臺,內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126G，尺寸：32寸,內存：4G，網絡，無線
9、系統終端處理機多樣化：采用工程形式的終端處理機組,風系統采用透明化處理；讓學生了解室內機組的的結構形式。
10、每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表，可觀測到機組的全部控制電路。
11、風系統的完整性、獨立性：與實際中的通風系統、控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。
12、裝置直觀展示了通風系統的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀裝置結構合理緊湊、造型美觀大方，實訓桌設有四個萬向輪和四個固定調節機構，便于移動和固定。
13、實訓裝置系統設有模擬故障設置功能，在系統中、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。

三、技術參數要求
1、輸入電源：?jiǎn)蜗嗳€～380V±10% 50Hz
2、工作環境：
環境溫度范圍為-5℃～+40℃

四、系統配置
1、系統由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成
2、模擬排煙系統控制：消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
3、加壓送風機采用多翼式離心風機，
4、加壓送送管道采用不燃材料制作，加壓送風口和用常閉式，采用手動或電動開啟控制方式，
5、70度排煙防火防由控制執行器、不燃材制作而成。
6、排煙風機采用軸流風機，能在280度條件下作不小于30Min
7、排煙防火閥。安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。
8、排煙口，安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態。火災時需要排煙時手動或電動打開
9、系統原理
五、實驗臺控制智能模塊（投標至少要提安監部門供檢測報告文件以下幾條內容
本模塊可控制整機工作環境，確定系統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：
1)、智能模塊模塊可檢測、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護
2）、軟件平臺：
電流、電壓溫度、并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。
3）、工作電源額定電壓AC220V、功耗正常監視狀態≤2W 報警狀態≤2.5W、
4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。
5）、溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。
6）電流檢測通道：1路、電壓檢測通道：3路。
7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、
8）通訊接口通訊/GPRS通訊(選配)有效通訊距離≤1km.
9)、通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，
10)、傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.
11）功能顯示：可顯示電壓、電流、功率
12）、界軟件面
13）、無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準
14）、內置無線網絡信號發射，可連接4G網絡，不再需要另外增加通信成本
現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
10、必須提供
1）提供可供現場查詢檢測報告編號：
2）提供防觸電保護，檢測報告頁面圖
3）提供接地保護措施測試電流 (A): 1.5倍額定電流，但不小于25A，檢測報告頁面圖
4）提供電氣強度和絕緣電阻，檢測報告頁面圖
5）提供機械強度，檢測報告頁面圖
6、提供耐熱、耐燃和耐漏電起痕，檢測報告頁面圖

六、操作實訓：
1、消防排煙系統的認識
2、消防防煙系統的認識
3、消防防類系統控制操作
4、消防排煙系統的手動操作
3、消防排煙系統的自動操作
4、消防排煙系統與操聯動中心的操作
5、消防排煙系統的聯動編程
6、消防防煙系統的聯動編程
7；通過各個傳感器來控制系統的動作狀態
六、配置表

序號	設備名稱	數量	備注
1	CO2傳感器	1個	4-20MA	隨機聯動
2	濕度傳感器	1個	4-20MA	隨機聯動
3	鋁型材框架	1個	4040MM鋁型材框架2400600*1600	隨機聯動
4	溫度傳感器	1個	4-20MA	隨機聯動
6	壓差開關	1個		隨機聯動
7	煙霧傳感器	2套	高精度煙霧濃度檢測采集模塊氣體變送器
8	70防火閥	5套
9	280防火閥	3套
10	DDC控制模塊，	2套	16路AI輸入，6路DO輸入，8路DO輸出
11	回風道管路	1套	按要求
16	通風管路	2米	定制
12	出風口	5個
13	排風風機	1套	180W/220V
14	送風機	1個
15	編程軟件	1個
16	儀表	1套
17	動畫軟件	1套	隨機聯動
18	報警器	1套
19	變頻器
20	排風機		變頻
21	送風機		變頻
22	觸摸式一體教學平臺	32寸	內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126G，尺寸：32寸,內存：4G，網絡，無線	自備
