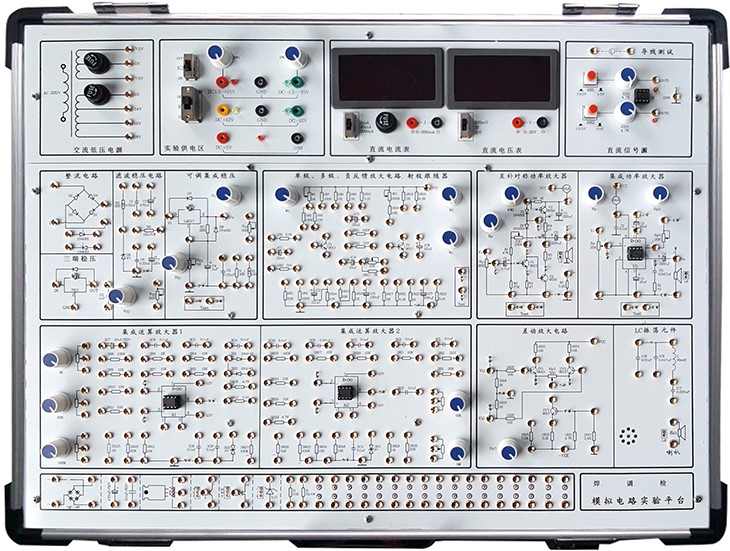

模擬電路實驗室,電子技術實驗箱

模擬電路實驗室設備主要承擔院校理工類專業的學生進行電子技術以及電子基礎課程相關的實驗教學，是學生獨立開展模擬電路實踐環節的重要場所，是學生把基礎理論知識轉化為實際基本能力的一個必要途徑，提高學生的動手能力，達到鞏固電子基礎知識的目的。
模擬電路實驗室，電子技術實驗箱以及相關的組合設備，能滿足學生進行模擬電路實際操作，具備由學生自主選配電子組件，擁有獨立設計和電子創新性實驗條件。
模擬電路實驗室設備功能：承擔《模擬電子電路》、《電子線路》、《電子電路基礎》等課程的部分實驗，可面向院校物理學、機械類、電類等工科專業得學生開設模擬電子技術基礎實驗課程。實驗室堅持啟發引導、嚴謹治學的作風，堅持培養學生的獨立思考、獨立操作和獨立分析問題的能力。
模擬電路實驗室實驗室采取開放式實驗教學模式，按不同專業和不同類別學生的教學大綱要求，設置不同的實驗項目和實驗內容，為學生提供多個選作實驗項目。學生可以根據自己的興趣，選做其中不少于指定數目的實驗，同時可為學生提供電子設計競賽和畢業設計的相關實驗平臺和儀器。
模擬電路實驗室，主要儀器設備：模擬電路實驗箱、雙蹤示波器、功率函數發生器、模擬萬用表、晶體管毫伏表。

一、技術指標
1、工作電源
1）輸入：AC220V±10%,50HZ。
2）輸出：(1)ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V低壓交流電源(AC50Hz)。有短路保護功能。
(2)DCV ±1.5V～±15V連續可調，有短路保護自動恢復功能。
(3)DCV ±12V/0.5A， 5V/0.5A，有短路保護自動恢復功能。
3）完善的電源保護電路：過流保護、過壓保護、接反保護。
2、信號源
1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。
2）函數發生器
輸出波形：方波、三角波、正弦波
幅值：正弦波：0～10V（10V為峰-峰值，且正負對稱）
三角波：0～20V（20V為峰-峰值，且正負對稱）
方波：0～20V（20V為峰-峰值，且正負對稱）
頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
3、單級放大電路
4、二級放大電路
5、射極跟隨器電路
6、差動放大電路
7、負反饋放大電路
8、半波、全波、橋式整流和濾波電路
9、并聯穩壓電路
10、集成功率放大電路
11、互補對稱功率放大電路
13、2組運算放大器電路
14、分立元件區：設計有1個8Ω揚聲器、1個橋堆、1個單結晶體管BT33、1個470uF和0.1uF電容、4個5.1V穩壓管、1個三極管接插做、1個集成穩壓管接插座、1個1W/51電阻、1個51K電阻,另有二極管、電容、電阻、三極管等分立元件接入?yún)^(qū)，用鍍銀長紫銅管做插孔，可以滿足大小不同的管腳的接插。
15、指針式直流毫安表1只，量程為1mA，內阻為100Ω。
16、實驗板采用2mm厚印制線路板制成。
17、采用高可靠自鎖緊防轉疊插座作為實驗連接點。
18、可以根據需要，另行開發其它實驗電路。
19、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。
20、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，連接穩定可靠。
二、實驗內容
(一） 分立元件電路實驗
1、基本單級放大電路
2、兩級放大電路
3、負反饋放大電路
4、射級跟隨器
5、差動放大電路
7、集成功率放大器
8、互補對稱功率放大器
9、單相半波、全波、橋式整流和濾波電路實驗
10、集成穩壓電路
11、RC正弦波振蕩器
12、LC振蕩器及選頻放大器
13、電流/電壓轉換電路
14、電壓/頻率轉換電路
15、二極管的正、反相特性
16、晶體三極管的輸入、輸出特性
17、并聯型直流穩壓電源
（二）集成運算放大電路實驗
1、模擬運算電路
①電壓跟隨器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤雙端輸入求和放大電路
2、積分與微分電路
①積分電路
②微分電路
③微積分電路
3、波形發生電路
①方波發生器
②占空比可調的矩形波發生器
③三角波發生電路
④鋸齒波發生電路
4、有源濾波器
①低通濾波器
②高通濾波器
③帶阻濾波器
5、電壓比較器
①過零比較器
②反相滯回比較器
③同相滯回比較器
6、波形變換電路
7、運算放大器指標測試
