 MM440變頻器數字量控制七段固定頻率運行
一、實訓目的：
1熟悉交流變頻調速裝置（MM440）的參數設置方法。
2掌握MM440七段固定頻率操作控制。
二、實訓設備：

序 號	型  號	名             稱	備注
1	GDQ01	電源儀表控制屏	1套
2	ACM-1	西門子MM440變頻調速器	1件
3	DQ10	三相鼠籠異步電動機（380V/Y）	1臺
4		實驗連接線（2種）	1套

三、實訓要求：
      要實現7段固定頻率控制，需要4個數字輸入端口， 由開關S1、S2和S3按不同通斷狀態組合，實現7段固定頻率控制，S4進行啟�？刂�。
1. MM440數字輸入口“8”端設為電動機運行/停止控制端；“5”端、“6”端、“7”端數字輸入口設為七段固定頻率控制端，由開關S1、S2、S3按不同通斷狀態進行組合。
2. 開關S4撥向“通”，MM440允許運行。
      3. 第一頻段設為5Hz。第二頻段設為10Hz。第三頻段設為20Hz。第四頻段設為40Hz。第五頻段設為-10Hz。第六頻段設為-20Hz.。第七頻段設為-40Hz。
      4. 開關S4撥向“斷”，MM440停止運行，電動機停車。
四、實訓步驟：

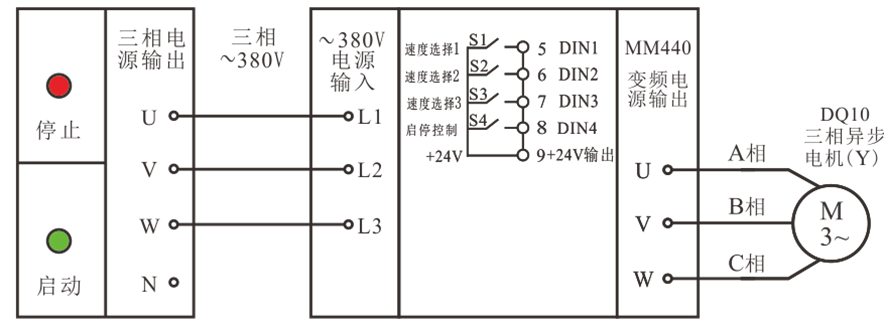

圖6-5七段固定頻率控制接線圖
1. 按照實訓線路圖連接電路（電動機按星形接法）。
2. 檢查接線正確后，合上變頻器電源，先恢復變頻器工廠缺省值，然后再設置實訓用參數。
1）.恢復出廠值，并設置電動機參數。

P0010=30		P0970=1		按P鍵（10s完成）
P0003=1        設用戶訪問級為標準級 P0010=1        快速調試
參數號	設置值		說明
P0100	0		功率以KW表示，頻率為50Hz
P0304	380		電動機額定電壓(V)
P0305	1.12		電動機額定電流(A)
P0307	0.37		電動機額定功率(kW)
P0310	50		電動機額定頻率(Hz)
P0311	1400		電動機額定轉速
以上參數設置完成后，設P0010=0,變頻器可正常運行。

2）、設置實訓用參數。

P0003=1      設置用戶訪問級為標準級 P0004=7      命令，二進制I/O
參數號	出廠值	設置值	說明
P0700	2	2	由端子排輸入
P0003=2      設用戶訪問級為擴展級    P0004=7      命令，二進制I/O
參數號	出廠值	設置值	說明
P0701	1	17	選擇固定頻率
P0702	1	17	選擇固定頻率
P0703	9	17	選擇固定頻率
P0704	15	1	ON接通正轉，OFF停止
P0003=1      設用戶訪問級為標準級 P0004=10     設定值通道和斜坡函數發生器
參數號	出廠值	設置值	說明
P1000	2	3	選擇固定頻率設定值
P0003=2      設用戶訪問級為擴展級 P0004=10     設定值通道和斜坡函數發生器
參數號	出廠值	設置值	說明
*P1001	0	5	設置固定頻率1
*P1002	5	10	設置固定頻率2
*P1003	10	30	設置固定頻率3
*P1004	15	50	設置固定頻率4
*P1005	20	-10	設置固定頻率5
* P1006	25	-30	設置固定頻率6
* P1007	30	-50	設置固定頻率7
注：帶*號的值可以改變

7段固定頻率控制狀態表

固定頻率	7端口(SB3)	6端口(SB2)	5端口(SB1)	對應頻率所設置的參數	頻率/Hz	電動機轉速/(r／min)
1	0	0	1	P1001	5	n1
2	0	1	0	P1002	10	n2
3	0	1	1	P1003	30	n3
4	1	0	0	P1004	50	n4
5	1	0	1	P1005	-10	n5
6	1	1	0	P1006	-30	n6
7	1	1	1	P1007	-50	n7
OFF	0	0	0		0	0

3. 7段固定頻率運行控制
     當開關S4接通時，數字輸入端口“8”為“ON”，允許電動機運行。
 1)第1頻段控制。當S1開關接通、S2和S3開關斷開時，變頻器數字輸入接口“5”為“ON”，端口“6”、“7”為“OFF”，變頻器工作在由P1001參數所設定的頻率為5Hz的第1頻段上，電動機運行在由5Hz所對應的轉速n1上。
     2)第2頻段控制。當S2開關接通、S1和S3開關斷開時，變頻器數字輸入端口“6”為“ON”，端口“5”、“7”為“OFF”，變頻器工作在由P1002參數所設定的頻率為10Hz的第2頻段上，電動機運行在由10Hz所對應的轉速n2上。
3)第3頻段控制。當S1、S2開關接通、S3開關斷開時，變頻器數字輸入端口“5”、“6”為“ON”，端口 “7”為“OFF”，變頻器工作在由P1003參數所設定的頻率為30Hz的第3頻段上，電動機運行在由30Hz所對應的轉速n3上。
4)第4頻段控制。當S3開關接通、S1、S2開關斷開時，變頻器數字輸入端口“7”為“ON”，端口“5”、 “6”為“OFF”，變頻器工作在P1004參數所設定的頻率為50Hz的第4頻段上，電動機運行在由50Hz所對應的轉速n4上。
5)第5頻段控制。當S1、S3開關接通、S2開關斷開時，變頻器數字輸入端口“5”、“7”為“ON”，端口“6”為“OFF”，變頻器工作在由P1005參數所設定的頻率為-10Hz的第5頻段上，電動機反向運行在由-10Hz所對應的轉速n5上。
6)第6頻段控制。當S2、S3開關接通、S1開關斷開時，變頻器數字輸入端口“6”、“7”為“ON”，端口“5”為“OFF”，變頻器工作在由P1006參數所設定的頻率為-30Hz的第6頻段上，電動機反向運行在由-30Hz所對應的轉速n6上。
7)第7頻段控制。當S1、S2和S3開關同時接通時，變頻器數字輸入端口“5”、“6”和“7”均為“ON”，變頻器工作在由P1007參數所設定的頻率為-50Hz的第7頻段上，電動機反向運行在由-50Hz所對應的轉速n7上。
8)電動機停車。當S1、S2和S3開關都斷開時，變頻器數字輸人端口“5”、“6”和“7”均為“OFF”，電動機停止運行；或在電動機正常運行的任何頻段，將S4斷開使數字輸入端口“8”為“OFF”，電動機也能停止運行。
六、成績評價表
表 6-14  成績評價表

序號	主要內容	考核要求	評分標準	配分	扣分	得分
1	接線	能正確使用工具和儀表，按照電路圖正確接線	1.接線按照不規范，每處扣5-10分 2.接線錯誤，扣20分	30
2	參數設置	能根據任務要求正確設置 變頻器參數	1.參數設置不全，每處扣5分 2.參數設置錯誤，每處扣5分	30
3	操作調試	操作調試過程正確	1.變頻器操作錯誤，扣10分 2.調試失敗，扣20分	20
4	安全文明生產	操作安全規范、環境整潔	違反安全文明生產規程，扣 5-10分	20

七、鞏固練習
用開關控制變頻器實現電動機4段速頻率運轉。4段速設置分別為：第1段輸出頻率為35Hz；第2段輸出頻率為50Hz；第3段輸出頻率為-35Hz；第4段輸出頻率為-50Hz；畫出變頻器外部接線圖，寫出參數設置。
