MM440變頻器控制端口開關操作運行
變頻器在實際使用中，電動機經常要根據各類機械的某種狀態而進行正轉、反轉、點動等運行，變頻器的給定頻率信號、電動機的起動信號等都是通過變頻器控制端子給出，即變頻器的外部運行操作，大大提高了生產過程的自動化程度。下面就來學習變頻器的外部運行操作相關知識。
相關知識點：
一．MM440變頻器的數字輸入端口

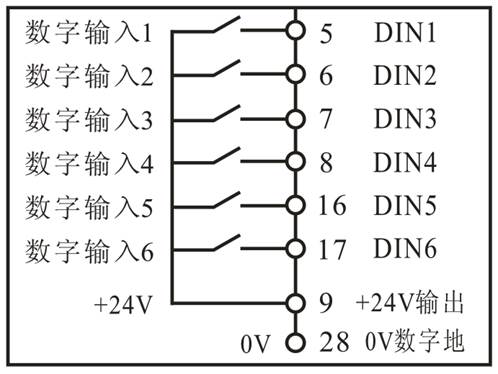

MM440變頻器有6個數字輸入端口，具體如圖7-2所示。

圖7-2 MM440變頻器的數字輸入端口
二．?dāng)?shù)字輸入端口功能
MM440變頻器的6個數字輸入端口（DIN1~DIN6），即端口“5”、“6”、“7”、“8”、“16”和“17”，每一個數字輸入端口功能很多，用戶可根據需要進行設置。參數號P0701~P0706為與端口數字輸入1功能至數字輸入6功能，每一個數字輸入功能設置參數值范圍均為0~99，出廠默認值均為1。以下列出其中幾個常用的參數值，各數值的具體含義見表7-5。
表7-5 MM440每個數字輸入端口功能設置表

參數值	功能說明
0	禁止數字輸入
1	ON/OFF1（接通正轉、停車命令1）
2	ON/OFF1(接通反轉、停車命令1)
3	OFF2（停車命令2），按慣性自由停車
4	OFF3（停車命令3），按斜坡函數曲線快速降速
9	故障確認
10	正向點動
11	反向點動
12	反轉
13	MOP（電動電位計）升速（增加頻率）
14	MOP降速（減少頻率）
15	固定頻率設定值（直接選擇）
16	固定頻率設定值（直接選擇+ON命令）
17	固定頻率設定值（二進制編碼選擇+ON命令）
25	直流注入制動

三、實訓目的
1．掌握MM440變頻器基本參數的輸入方法。
2．掌握MM440變頻器輸入端子的操作控制方式。
3．熟練掌握MM440變頻器的運行操作過程。
四、實訓設備

序號	型  號	名             稱	備注
1	GDQ01	電源儀表控制屏	1套
2	ACM-1	西門子MM440變頻調速器	1件
3	DQ10	三相鼠籠異步電動機（380V/Y）	1臺
4		實驗連接線（2種）	1套






五、實訓要求：
1、“5”端口設為正轉控制。
2、“6”端口設為反轉控制。
3、“7”端口設為正轉點動控制。
4、“8”端口設為反轉點動控制。
5、頻率和時間各參數在變頻器的前操作面板上直接設置。


圖7-3 MM440變頻器的數字輸入控制接線圖
六、實訓步驟：
 1、按以上實訓線路圖連接電路，電動機按星形接線。
2、檢查線路正確后，合上變頻器電源。先恢復變頻器工廠缺省值，然后設置實訓參數。
1）、恢復變頻器工廠缺省值，設置電動機參數。

P0010=30		P0970=1		按P鍵（10s完成）
P0003=1        設用戶訪問級為標準級 P0010=1        快速調試
參數號	設置值		說明
P0100	0		功率以KW表示，頻率為50Hz
P0304	380		電動機額定電壓(V)
P0305	1.12		電動機額定電流(A)
P0307	0.37		電動機額定功率(kW)
P0310	50		電動機額定頻率(Hz)
P0311	1400		電動機額定轉速（r/min）
以上參數設置完成后，設P0010=0,變頻器可正常運行。

2）、設置實訓用參數：

P0003=1        設用戶訪問級為標準級 P0004=7        命令和數字I/O
參數號	出廠值	設置值	說明
P0700	2	2	命令源選擇“由端子排輸入”，這時變頻器只能從端口控制，而不能由前操作面板控制。
P0003=2        設用戶訪問級為擴展級 P0004=7        命令和數字I/O
P0701	1	1	ON接通正轉，OFF停止
P0702	1	2	ON接通反轉，OFF停止
P0703	9	10	正向點動
P0704	15	11	反向點動
P0003=1            設用戶訪問級為標準級 P0004=10       設定值通道和斜坡函數發生器
P1000	2	1	由鍵盤(電動電位計)輸入設定值
*P1080	0	0	電動機運行的最低頻率（HZ）
*P1082	50	50	電動機運行的最高頻率（HZ）
P1120	10	5	斜坡上升時間(S)
P1121	10	5	斜坡下降時間(S)
P0003=2            設用戶訪問級為擴展級 P0004=10       設定值通道和斜坡函數發生器
*P1040	5	20	設定鍵盤控制的頻率值
*P1058	5	10	正向點動頻率為（HZ）
*P1059	5	10	反向點動頻率（HZ）
*P1060	10	5	點動斜坡上升時間為5S
*P1061	10	5	點動斜坡下降時間為5S

3、把S1開關撥向“通”方向（如圖），變頻器數字端口“5”為ON，則變頻器運行在由P1040所設置的運轉頻率上，電機正轉運行。把S1開關撥向“斷”方向（如圖），變頻器數字端口“5”為OFF，則變頻器使電動機停止運行。
4、如果要使電動機反轉運行，在確保S1開關撥向“斷”方向情況下，把S2開關撥向“通”方向（如圖），變頻器數字端口“6”為ON，電機反轉；把S2開關撥向“斷”方向（如圖），則變頻器使電動機停止運行。
5、正向點動運行：使S1，S2，S4開關撥在“斷”的方向，S3開關撥向“通”方向（如圖），變頻器數字端口“7”為ON就可使電動機按設置的頻率正向點動運行。
6、反向點動運行：使S1，S2，S3開關撥在“斷”的方向，S4開關撥向“通”方向（如圖），變頻器數字端口“8”為ON，就可使電動機按設置的頻率反向點動運行。
7、電動機的速度調節
分別更改P1040和P1058、P1059的值，按上步操作過程，就可以改變電動機正常運行速度和正、反向點動運行速度。
七、成績評價表
成績評價見表7-7。
表 7-7  成績評價表

序號	主要內容	考核要求	評分標準	配分	扣分	得分
1	接線	能正確使用工具和儀表，按照電路圖正確接線	1.接線按照不規范，每處扣5-10分 2.接線錯誤，扣20分	30
2	參數設置	能根據任務要求正確設置 變頻器參數	1.參數設置不全，每處扣5分 2.參數設置錯誤，每處扣5分	30
3	操作調試	操作調試過程正確	1.變頻器操作錯誤，扣10分 2.調試失敗，扣20分	20
4	安全文明生產	操作安全規范、環境整潔	違反安全文明生產規程，扣 5-10分	20

八、鞏固練習
1．電動機正轉運行控制，要求穩定運行頻率為40Hz，DIN3端口設為在正轉控制。畫出變頻器外部接線圖，并進行參數設置、操作調試。
2．利用變頻器外部端子實現電動機正轉、反轉和點動的功能，電動機加減速時間為4s，點動頻率為10Hz。 DIN5端口設為正轉控制，DIN6端口設為反轉控制，進行參數設置、操作調試。
