MM440變頻器的面板認識
一﹑ BOP面板按鍵功能介紹
變頻器MM440系列（MicroMaster440）是德國西門子公司廣泛應用與工業場合的多功能標準變頻器。它采用高性能的矢量控制技術，提供低速高轉矩輸出和良好的動態特性，同時具備超強的過載能力，以滿足廣泛的應用場合。對于變頻器的應用，必須首先熟練對變頻器的面板操作，以及根據實際應用，對變頻器的各種功能參數進行設置。

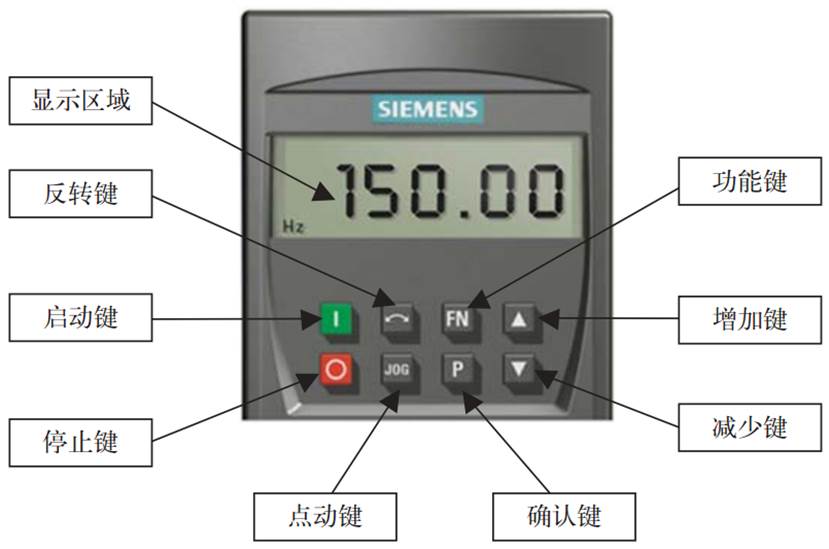

利用變頻器的操作面板和相關參數設置，即可實現對變頻器的某些基本操作如正反轉、點動等運行。變頻器面板的介紹及按鍵功能說明如下圖，具體參數號和相應功能參照系統手冊。

二﹑基本操作面板修改設置參數的方法
MM440在缺省設置時，用BOP控制電動機的功能是被禁止的。如果要用 BOP 進行控制，參數 P0700應設置為 1，參數 P1000 也應設置為 1。用基本操作面板(BOP)可以修改任何一個參數。修改參數的數值時，BOP有時會顯示“busy”，表明變頻器正忙于處理優先級更高的任務。下面就以設置P1000=1的過程為例，來介紹通過基本操作面板(BOP)修改設置參數的流程，見表6-1。
表6-1 基本操作面板(BOP)修改設置參數流程


操作步驟		BOP顯示結果
1	按鍵，訪問參數
2	按鍵，直到顯示P1000
3	按鍵，直到顯示in000，即P1000的第0組值
4	按鍵，顯示當前值2
5	按鍵，達到所要求的值1
6	按鍵，存儲當前設置
7	按鍵，顯示r0000
8	按鍵，顯示頻率
