１ ＰＳ／２接口標準的發展過程

隨著計算機工業的發展，作為計算機最常用輸入設備的鍵盤也日新月異。１９８１年ＩＢＭ推出了ＩＢＭＰＣ／ＸＴ鍵盤及其接口標準。該標準定義了８３鍵，采用５腳ＤＩＮ連接器和簡單的串行協議。實際上，第一套鍵盤掃描碼集并沒有主機到鍵盤的命令。為此，１９８４年ＩＢＭ推出了ＩＢＭＡＴ鍵盤接口標準。該標準定義了８４～１０１鍵，采用５腳ＤＩＮ連接器和雙向串行通訊協議，此協議依照第二套鍵盤掃描碼集設有８個主機到鍵盤的命令。到了１９８７年，ＩＢＭ又推出了ＰＳ／２鍵盤接口標準。該標準仍舊定義了８４～１０１鍵，但是采用６腳ｍｉｎｉ－ＤＩＮ連接器，該連接器在封裝上更小巧，仍然用雙向串行通訊協議并且提供有可選擇的第三套鍵盤掃描碼集，同時支持１７個主機到鍵盤的命令。現在，市面上的鍵盤都和ＰＳ／２及ＡＴ鍵盤兼容，只是功能不同而已。

２�。校樱�２接口硬件

２．１ 物理連接器

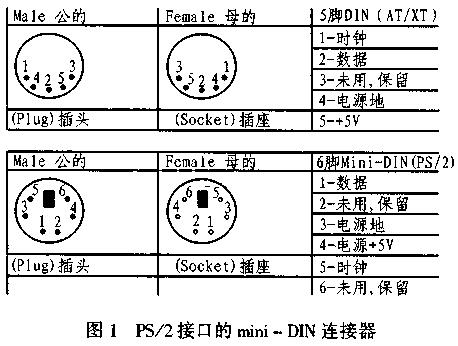

一般，具有五腳連接器的鍵盤稱之為ＡＴ鍵盤，而具有六腳ｍｉｎｉ－ＤＩＮ連接器的鍵盤則稱之為ＰＳ／２鍵盤。其實這兩種連接器都只有四個腳有意義。它們分別是Ｃｌｏｃｋ（時鐘腳）、Ｄａｔａ?數據腳　、＋５Ｖ（電源腳）和Ｇｒｏｕｎｄ（電源地）。在ＰＳ／２鍵盤與ＰＣ機的物理連接上只要保證這四根線一一對應就可以了。ＰＳ／２鍵盤靠ＰＣ的ＰＳ／２端口提供＋５Ｖ電源，另外兩個腳Ｃｌｏｃｋ（時鐘腳）和Ｄａｔａ?數據腳　都是集電極開路的，所以必須接大阻值的上拉電阻。它們平時保持高電平，有輸出時才被拉到低電平，之后自動上浮到高電平�，F(xiàn)在比較常用的連接器如圖１所示。

２．２ 電氣特性

ＰＳ／２通訊協議是一種雙向同步串行通訊協議。通訊的兩端通過Ｃｌｏｃｋ（時鐘腳）同步，并通過Ｄａｔａ（數據腳）交換數據。任何一方如果想抑制另外一方通訊時，只需要把Ｃｌｏｃｋ（時鐘腳）拉到低電平。如果是ＰＣ機和ＰＳ／２鍵盤間的通訊，則ＰＣ機必須做主機，也就是說，ＰＣ機可以抑制ＰＳ／２鍵盤發送數據，而ＰＳ／２鍵盤則不會抑制ＰＣ機發送數據。一般兩設備間傳輸數據的最大時鐘頻率是３３ｋＨｚ，大多數ＰＳ／２設備工作在１０～２０ｋＨｚ。推薦值在１５ｋＨｚ左右，也就是說，Ｃｌｏｃｋ（時鐘腳）高、低電平的持續時間都為４０μｓ。每一數據幀包含１１～１２個位，具體含義如表１所列。

表1 數據幀格式說明
1個起始位     總是邏輯0
8個數據位     （LSB）低位在前
1個奇偶校驗位     奇校驗
1個停止位     總是邏輯1
1個應答位     僅用在主機對設備的通訊中

表中，如果數據位中１的個數為偶數，校驗位就為１；如果數據位中１的個數為奇數，校驗位就為０；總之，數據位中１的個數加上校驗位中１的個數總為奇數，因此總進行奇校驗。

２．３ ＰＳ／２設備和ＰＣ機的通訊

ＰＳ／２設備的Ｃｌｏｃｋ（時鐘腳）和Ｄａｔａ?數據腳　都是集電極開路的，平時都是高電平。當ＰＳ／２設備等待發送數據時，它首先檢查Ｃｌｏｃｋ（時鐘腳）以確認其是否為高電平。如果是低電平，則認為是ＰＣ機抑制了通訊，此時它必須緩沖需要發送的數據直到重新獲得總線的控制權（一般ＰＳ／２鍵盤有１６個字節的緩沖區，而ＰＳ／２鼠標只有一個緩沖區僅存儲最后一個要發送的數據）。如果Ｃｌｏｃｋ（時鐘腳）為高電平，ＰＳ／２設備便開始將數據發送到ＰＣ機。一般都是由ＰＳ／２設備產生時鐘信號。發送時一般都是按照數據幀格式順序發送。其中數據位在Ｃｌｏｃｋ（時鐘腳）為高電平時準備好，在Ｃｌｏｃｋ（時鐘腳）的下降沿被ＰＣ機讀入。ＰＳ／２設備到ＰＣ機的通訊時序如圖２所示。

當時鐘頻率為１５ｋＨｚ時，從Ｃｌｏｃｋ（時鐘腳）的上升沿到數據位轉變時間至少要５μｓ。數據變化到Ｃｌｏｃｋ（時鐘腳）下降沿的時間至少也有５ μｓ，但不能大于２５ μｓ，這是由ＰＳ／２通訊協議的時序規定的。如果時鐘頻率是其它值，參數的內容應稍作調整。

上述討論中傳輸?shù)臄?shù)據是指對特定鍵盤的編碼或者對特定命令的編碼。一般采用第二套掃描碼集所規定的碼值來編碼。其中鍵盤碼分為通碼（Ｍａｋｅ）和斷碼（Ｂｒｅａｋ）。通碼是按鍵接通時所發送的編碼，用兩位十六進制數來表示，斷碼通常是按鍵斷開時所發送的編碼，用四位十六進制數來表示。

３ ＰＳ／２接口的嵌入式軟件編程方法

ＰＳ／２設備主要用于產生同步時鐘信號和讀寫數據。

３．１ ＰＳ／２向ＰＣ機發送一個字節

    從ＰＳ／２向ＰＣ機發送一個字節可按照下面的步驟進行：

(１)檢測時鐘線電平，如果時鐘線為低，則延時５０μｓ；

(２)檢測判斷時鐘信號是否為高，為高，則向下執行，為低，則轉到(１)；

(３)檢測數據線是否為高，如果為高則繼續執行，如果為低，則放棄發送（此時ＰＣ機在向ＰＳ／２設備發送數據，所以ＰＳ／２設備要轉移到接收程序處接收數據）；

(４)延時２０μｓ（如果此時正在發送起始位，則應延時４０μｓ）；

（５）輸出起始位（０）到數據線上。這里要注意的是：在送出每一位后都要檢測時鐘線，以確保ＰＣ機沒有抑制ＰＳ／２設備，如果有則中止發送；

（６）輸出８個數據位到數據線上；

（７）輸出校驗位；

（８）輸出停止位（１）；

（９）延時３０μｓ（如果在發送停止位時釋放時鐘信號則應延時５０μｓ）；

通過以下步驟可發送單個位：

（１）準備數據位（將需要發送的數據位放到數據線上）；

（２）延時２０μｓ；

（３）把時鐘線拉低；

（４）延時４０μｓ；

（５）釋放時鐘線；

（６）延時２０μｓ。

３．２ ＰＳ／２設備從ＰＣ機接收一個字節

由于ＰＳ／２設備能提供串行同步時鐘，因此，如果ＰＣ機發送數據，則ＰＣ機要先把時鐘線和數據線置為請求發送的狀態。ＰＣ機通過下拉時鐘線大于１００μｓ來抑制通訊，并且通過下拉數據線發出請求發送數據的信號，然后釋放時鐘。當ＰＳ／２設備檢測到需要接收的數據時，它會產生時鐘信號并記錄下面８個數據位和一個停止位。主機此時在時鐘線變?yōu)榈蜁r準備數據到數據線，并在時鐘上升沿鎖存數據。而ＰＳ／２設備則要配合ＰＣ機才能讀到準確的數據。具體連接步驟如下：

（１）等待時鐘線為高電平。

（２）判斷數據線是否為低，為高則錯誤退出，否則繼續執行。

（３）讀地址線上的數據內容，共８個ｂｉｔ，每讀完一個位，都應檢測時鐘線是否被ＰＣ機拉低，如果被拉低則要中止接收。

（４）讀地址線上的校驗位內容，１個ｂｉｔ。

（５）讀停止位。

（６）如果數據線上為０（即還是低電平），ＰＳ／２設備繼續產生時鐘，直到接收到１且產生出錯信號為止（因為停止位是１，如果ＰＳ／２設備沒有讀到停止位，則表明此次傳輸出錯）。

（７ 輸出應答位。

（８） 檢測奇偶校驗位，如果校驗失敗，則產生錯誤信號以表明此次傳輸出現錯誤。

（９）延時４５ μｓ，以便ＰＣ機進行下一次傳輸。

讀數據線的步驟如下：

（１）延時２０μｓ；

（２）把時鐘線拉低?

（３）延時４０μｓ?

（４）釋放時鐘線?

（５）延時２０μｓ?

（６）讀數據線。

下面的步驟可用于發出應答位；

（１）延時１５μｓ；

（２）把數據線拉低；

（３）延時５μｓ；

（４）把時鐘線拉低；

（５）延時４０μｓ；

（６）釋放時鐘線；

（７）延時５μｓ；

（８）釋放數據線。
