變頻器功能參數設置與操作

變頻器功能參數設置與操作

一、實驗?zāi)康?/strong>
了解并掌握變頻器面板控制方式與參數的設置

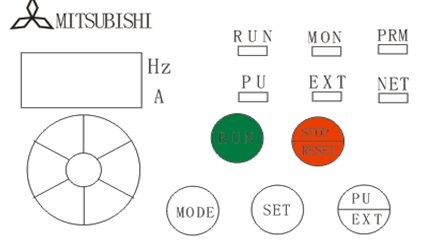

二、變頻器面板圖
變頻器面板圖

顯示/按鈕 功  能 備  注

RUN顯示		 運行時點亮/閃滅 點亮：正在運行中
慢閃滅（1.4S/次）：反轉運行中
快閃滅（0.2S/次）：非運行中
PU顯示 PU操作模式時點亮 計算機連接運行模式時，為慢閃亮
監示用4位LED 表示頻率，參數序號等
EXT顯示 外部操作模式時點亮 計算機連接運行模式時，為慢閃亮
設定用按鈕 變更頻率設定.參數的設定值 不能取下
PU/EXT鍵 切換PU/外部操作模式 PU：PU操作模式
EXT：外部操作模式
使用外部操作模式（用另外連接的頻率設定旋鈕和啟動信號運行）時，請按下此鍵，使EXT顯示為點亮狀態
RUN鍵 運行指令正轉 反轉用（Pr.40）設定
STOP/RESET鍵 進行運行的停止，報警的復位
SET鍵 確定各設定
MODE鍵 切換各設定
MON顯示 監視器顯示
PRM顯示 參數設定模式顯示
NET顯示


三、基本功能參數一覽表
參數 名稱 表示 設定范圍 單位 出廠設定值
  0 轉矩提升 P  0 0~30% 0.1% 6%  4%  3%
  1 上限頻率 P  1 0~120Hz 0.01Hz 120Hz
  2 下限頻率 P  2 0~120Hz 0.01Hz 0 Hz
  3 基準頻率 P  3 0~400Hz 0.01Hz 50 Hz
  4 3速設定（高速） P  4 0~400Hz 0.01Hz 50 Hz
  5 3速設定（中速） P  5 0~400Hz 0.01Hz 30 Hz
  6 3速設定（低速） P  6 0~400Hz 0.01Hz 10 Hz
  7 加速時間 P  7 0~3600s 0.1s 5s
  8 減速時間 P  8 0~3600s 0.1s 5s
  9 電子過電流保護 P  9 0~500A 0.01A 額定輸出電流
  30 擴展功能顯示選擇 P  160 0 , 9999 1 9999
  79 操作模式選擇 P  79 0~7 1 0

注意：只有當Pr.160“擴展功能顯示選擇”的設定值設定為“0”時，變頻器的擴展功能參數才有效。
四、實驗步驟
1.設定頻率運行（例：在50Hz狀態下運行）。操作步驟如下：
（1）接通電源，顯示監示顯示畫面。
（2）按      鍵設定PU操作模式。
（3）旋轉設定用旋鈕，直至監示用4位LED顯示框顯示出希望設定的頻率。約5秒閃滅。
（4）在數值閃滅期間按     鍵設定頻率數。此時若不按     鍵，閃爍5秒后，顯示回到0.0。還需重復“操作3”，重新設定頻率。
（5）約閃爍3秒后，顯示回到0.0狀態，按       鍵運行。
（6）變更設定時，請進行上述的3.4的操作。（從上次的設定頻率開始）
（7）按       鍵，停止運行。
2.參數設定（例：把Pr.7的設定值從“5秒”改為“10秒”）。操作步驟如下：
（1）接通電源，顯示監示畫面。
（2）按      鍵選中PU操作模式，此時PU指示燈亮。
（3）按      鍵進入?yún)?shù)設置模式。
（4）撥動設定用按鈕，選擇參數號碼，直至監示用四位LED顯示P 7。
（5）按     鍵讀出現在設定的值。（出廠時默認設定值為5）
（6）撥動設定用按鈕，把當前值增加到10。
（7）按     鍵完成設定值。
