西門子PLC實訓臺交通信號燈PLC自動控制實驗
西門子PLC實訓臺交通信號燈PLC自動控制實驗
一、實驗?zāi)康?br /> 1、掌握十字路口交通信號燈的控制原理。
2、掌握PLC定時器、計數器的使用方法。
二、實驗器材
1、PLC-2型可編程控制器實驗臺 1臺
2、交通信號燈PLC自動控制演示板 1塊
3、PC機或手持編程器 1臺
4、編程電纜 1根
5、自鎖式連接導線 若干
三、實驗原理與實驗步驟

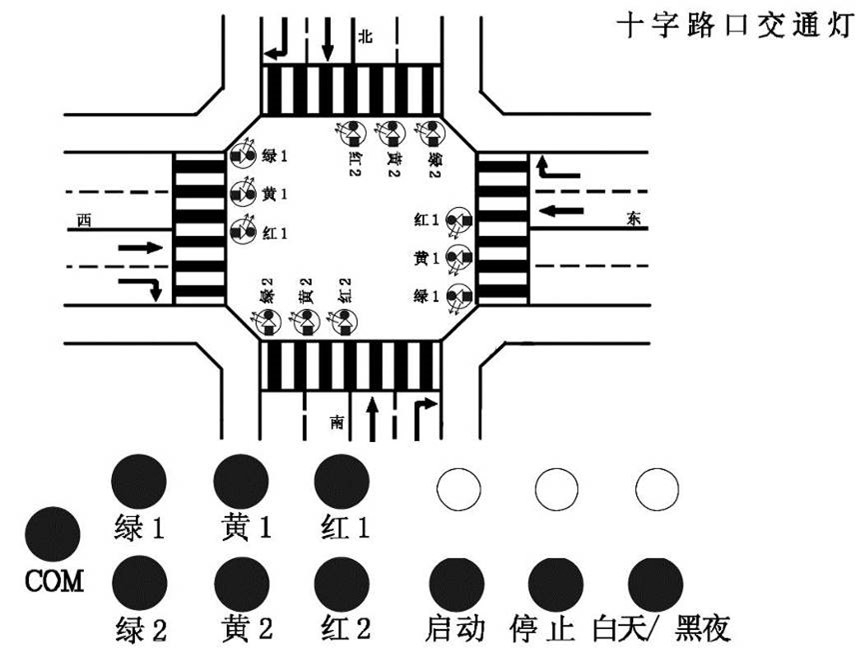

1、交通信號燈PLC自動控制演示板結構如圖1.1
2、本裝置與交通信號實際控制一致,采用LED模擬信號燈,信號燈分東西、南北二組,分別有“紅”“黃”“綠”三種顏色。其工作狀態由PLC程序控制,“啟動”、“停止”按鈕分別控制信號燈的啟動和停止。“白天/黑夜”開關控制信號燈白天/黑夜轉換。
3、對“紅”“黃”“綠”燈控制要求如下:
(1)假設東西方向交通比南北方向繁忙一倍,因此東西方向的綠燈通行的時間多一倍。
(2)按“啟動”按鈕開始工作,按下“停止”按鈕停止工作,“白天/黑夜”開關按下閉合時為黑夜工作狀態,這時只有黃燈閃爍,斷開時按時序控制圖工作。
4、根據具體情況還可增加控制要求,如緊急控制,某一方向綠燈常亮。
5、實驗步驟:
(1)打開實驗臺電源,編程器與PLC連接。
(2)根據具體情況編制輸入程序,并檢查是否正確。
(3)實驗臺與實驗?zāi)K連接,檢查連線是否正確。
(4)按下啟動按鈕,觀察運行結果。
四、推薦設計程序清單
1、I/O地址分配清單
輸入
地址: 啟動按鈕 X0 停止按鈕 X1
晚上開關 X2
輸出
地址: 紅1 Y0 黃1 Y1 綠1 Y2
紅2 Y3 黃2 Y4 綠2 Y5

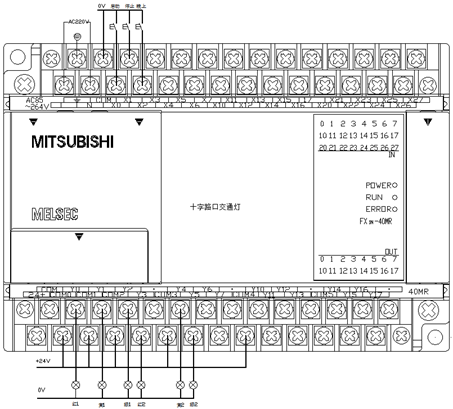

2、接線圖
FX系列的輸出繼電器的公共端:FX1N-40MR為COM0~COM5;輸入端COM與0V相連,輸出端COM0-COM5與DC24V+相連,實驗掛箱COM與0V相連
五、參考程序
參考程序見光盤(交通信號燈PLC自動控制)
