PLC可編程實驗室設備攪拌器的PLC自動控制實驗

PLC可編程實驗室設備攪拌器的PLC自動控制實驗

一、實驗?zāi)康?/strong>
1、掌握攪拌器PLC的基本原理。
2、掌握置位、復位、步進指令的使用。
二、實驗器材
1、可編程控制器實驗臺 1臺
2、攪拌器PLC控制演示板  1塊
3、PC機或手持編程器 1臺
4、編程電纜   1根
5、自鎖式連接導線  若干

實驗原理

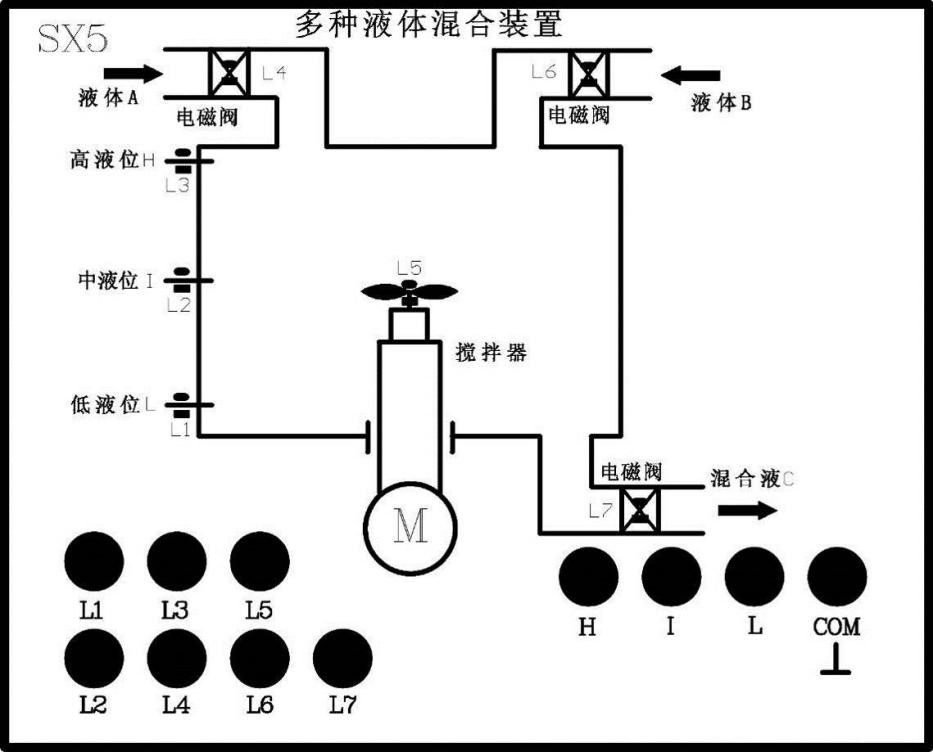

圖13.1
三、實驗原理與實驗步驟
1、攪拌器PLC控制演示板結構如圖13.1所示。
2、圖中H、I、L為夜面?zhèn)鞲衅�，�?dāng)液面到達此位置時（指示燈亮），傳感器發出信號，PLC收到信號后控制電磁閥或攪拌電機工作，X1、X2、X3為三個電磁閥，M為攪拌電機。
3、本演示裝置利用LED指示燈模擬攪拌器各點的工作狀態，如電磁閥的開閉狀態、液面到位信號，攪拌電機工作用LED閃爍來表示。同時采用定時器來模擬液面上升/下降。
4、控制要求：
（1）初始狀態各閥門關閉，傳感器H、I、L為OFF。
（2）按下啟動按鈕定時器開始計時，同時閥門X1打開，開始注入液體A，1S后到達液面L，低液位顯示L1亮（即傳感器L=ON），3S后液面到達I，中液位顯示L2亮（傳感器I=ON），控制閥X1關閉、閥X2打開注入液體B，再經過3S后，液面到達H，高液位顯示L3=ON（傳感器H=ON），控制X2關閉、攪拌電機開始工作，3S后攪拌結束，閥X3打開，液面下降，7S后液體放空閥X3關閉，一周工作結束，閥X1打開繼續工作。
5、實驗步驟：
（1）打開PLC-2型實驗臺電源，編程器與PLC連接。
（2）根據具體情況編制輸入程序，并檢查是否正確。
（3）實驗臺與實驗?zāi)K連接，X0接實驗臺上的按鈕P0，檢查連線是否正確。
（4）按下啟動按鈕，觀察運行結果。
四、設計程序清單
1、I/O地址分配清單
輸入地址： 啟動 X0
  H X2 I X3
  L X4
輸出地址： L1 Y2 L2 Y1
  L3 Y0 L4 Y3
  L5 Y4 L6 Y5
  L7 Y7

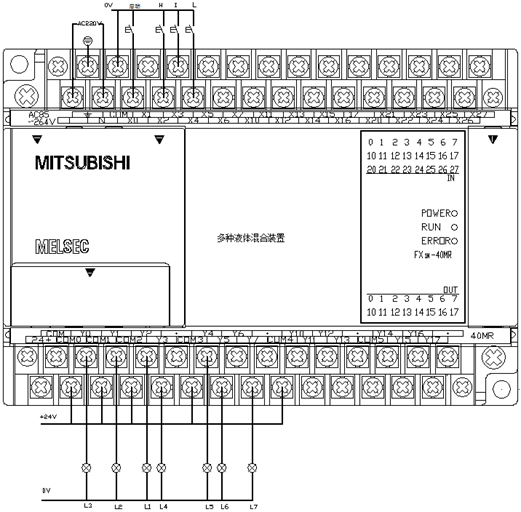

2、接線圖
接線圖
※FX系列的輸出繼電器的公共端：FX1N－40MR為COM0～COM5;輸入端COM與0V相連，輸出端COM0-COM5與DC24V+相連，實驗掛箱COM與0V相連。
五、參考程序
參考程序見光盤（攪拌器的PLC自動控制）
