電機及電氣技術實驗裝置三相同步電動機實驗
一、實驗?zāi)康?br /> 1、掌握三相同步電動機的異步起動方法。
2、測取三相同步電動機的V形曲線。
3、測取三相同步電動機的工作特性。
二、預習要點
1、三相同步電動機異步起動的原理及操作步驟。
2、三相同步電動機的V形曲線是怎樣的？怎樣作為無功發電機(調相機)使用？
3、三相同步電動機的工作特性怎樣？怎樣測�。�
三、實驗項目
1、三相同步電動機的異步起動。
2、測取三相同步電動機輸出功率P2≈0時的V形曲線。
3、測取三相同步電動機輸出功率P2=0.5倍額定功率時的V形曲線。
4、測取三相同步電動機的工作特性。
四、實驗方法
1、實驗設備
| 序 號 | 型 號 | 名 稱 | 數 量 |
| 1 | DQ03-1 | 電機導軌、旋轉編碼器及數顯轉速表 | 1件 |
| 2 | DQ19 | 校正直流測功機 | 1件 |
| 3 | DQ14 | 三相同步電機 | 1件 |
| 4 | DQ44 | 數/模交流電流表 | 1件 |
| 5 | DQ45 | 數/模交流電壓表 | 1件 |
| 6 | DQ25 | 智能型功率、功率因數表 | 1件 |
| 7 | DQ22 | 直流數字電壓、毫安、安培表 | 2件 |
| 8 | DQ26 | 三相可調電阻器 | 1件 |
| 9 | DQ27 | 三相可調電阻器 | 1件 |
| 10 | DQ32 | 旋轉燈、并網開關、同步機勵磁電源 | 1件 |
| 11 | DQ31 | 波形測試及開關板 | 1件 |
DQ22、DQ27、DQ45、DQ44、DQ25、DQ26、DQ32、DQ31、DQ22
DQ14同步電機作為電動機使用時，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN(V）=10V，IfN(A)=0.8A，絕緣等級E級。
3、三相同步電動機的異步起動

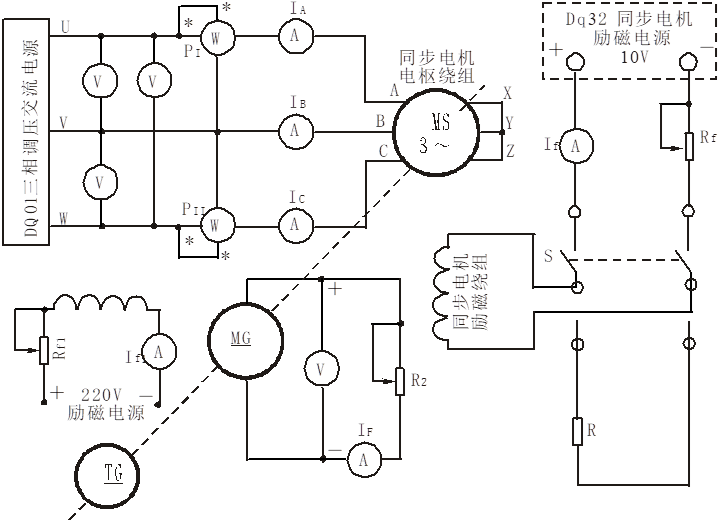

圖5-5 三相同步電動機實驗接線圖
(1) 按圖5-5接線。其中R的阻值為同步電動機ＭＳ勵磁繞組電阻的10倍(約90Ω)，選用DQ26上90Ω固定電阻。Rf選用DQ26上90Ω串聯90Ω加上90Ω并聯90Ω共225Ω阻值。Rf1選用DQ27上900Ω串聯900Ω共1800Ω阻值并調至最小。R2選用DQ27上900Ω串聯900Ω加上900Ω并聯900Ω共2250Ω阻值并調至最大。MS為DQ14(Y接法，額定電壓UN=220V)。
(2) 開關S閉合于勵磁電源一側(圖5-5中為上端)。
(3) 將控制屏左側調壓器旋鈕向逆時針?lè)较蛐D(zhuǎn)至零位。接通電源總開關，并按下“啟動”按鈕。調節DQ32同步電機勵磁電源調壓旋鈕及Rf阻值，使同步電機勵磁電流If約0.8A左右。
(4) 把開關S閉合于R電阻一側(圖5-5中為下端)，向順時針?lè)较蛘{(diào)節調壓器旋鈕，使升壓至同步電動機額定電壓220伏，觀察電機旋轉方向，若不符合則應調整相序使電機旋轉方向符合要求。
(5) 當轉速接近同步轉速1500r/min時，把開關S迅速?gòu)南露饲袚Q到上端讓同步電動機勵磁繞組加直流勵磁而強制拉入同步運行，異步起動同步電動機的整個起動過程完畢。
4、測取三相同步電動機輸出功率P2≈0時的V形曲線
(1) 同步電動機空載(軸端不聯接校正直流電機DQ19，直接與導軌相連)按上述方法起動同步電動機。
(2) 調節同步電動機的勵磁電流If并使If增加，這時同步電動機的定子三相電流I亦隨之增加直至達額定值，記錄定子三相電流I和相應的勵磁電流If、輸入功率P1。
(3) 調節If使If逐漸減小，這時I亦隨之減小直至最小值，記錄這時MS的定子三相電流I、勵磁電流If及輸入功率P1。
(4) 繼續減小同步電動機的磁勵電流If，直到同步電動機的定子三相電流反而增大達到額定值。
(5) 在這過勵和欠勵范圍內讀取數據9～11組，并記錄于表5-10中。
表5-10 n= r/min； U= V； P2≈0
|
序 號 |
定 子 三 相 電 流 I（A） |
勵 磁 電 流 If（A） |
輸 入 功 率 P1（W） |
|||||
| IA | IB | IC | I | If | PⅠ | PⅡ | P1 | |
| 1 | ||||||||
| 2 | ||||||||
| 3 | ||||||||
| 4 | ||||||||
| 5 | ||||||||
| 6 | ||||||||
| 7 | ||||||||
| 8 | ||||||||
| 9 | ||||||||
| 10 | ||||||||
5、測取三相同步電動機輸出功率P2≈0.5倍額定功率時的V形曲線。
(1) 同軸聯接校正直流電機MG（按他勵發電機接線）作MS的負載。
(2) 按1方法起動同步電動機，保持直流電機的勵磁電流為規定值( 50mA或100mA)，改變直流電機負載電阻R2的大小,使同步電動機輸出功率P2改變。直至同步電動機輸出功率接近于0.5倍額定功率且保持不變。
輸出功率按下式計算：
式中 P2=0.105nT2
n——電機轉速，r/min；
T2——由直流電機負載電流IF查對應轉矩，N·m
(3) 調節同步電動機的勵磁電流If使If增加，這時同步電動機的定子三相電流I亦隨之增加，直到同步電動機達額定電流，記錄定子三相電流I和相應的勵磁電流If、輸入功率P1。
(4) 調節If使If逐漸減小，這時I亦隨之減小直至最小值，記錄這時的定子三相電流I、勵磁電流If、輸入功率P1。
(5) 繼續調小If，這時同步電動機的定子電流I反而增大直到額定值 。
(6) 在過勵和欠勵范圍內讀取數據9～11組并記錄于表5-11中。
表5-11 n= r/min； U= V； P2≈0.5PN
|
序 號 |
定 子 三 相 電 流 I（A） |
勵 磁 電 流 If（A） |
輸 入 功 率 P1（W） |
|||||
| IA | IB | IC | I | If | PⅠ | PⅡ | P1 | |
| 1 | ||||||||
| 2 | ||||||||
| 3 | ||||||||
| 4 | ||||||||
| 5 | ||||||||
| 6 | ||||||||
| 7 | ||||||||
| 8 | ||||||||
| 9 | ||||||||
| 10 | ||||||||
4、測取三相同步電動機的工作特性
(1) 按1方法起動同步電動機。
(2) 調節直流發電機的勵磁電流為規定值并保持不變。
(3) 調節直流發電機的負載電流IF，同時調節同步電動機的勵磁電流If使同步電動機輸出功率P2達額定值及功率因數為1。
(4) 保持此時同步電動機的勵磁電流If及校正直流測功機的勵磁電流恒定不變，逐漸減小直流電機的負載電流，使同步電動機輸出功率逐漸減小直至為零，讀取定子電流I、輸入功率P1、輸出轉矩T2、轉速n。共取數據6～7組并記錄于表5-12中。
表5-12 U=UN= V； If= A； n= r/min
| 同 步 電 動 機 輸 入 | 同 步 電 動 機 輸 出 | ||||||||||
|
IA (A) |
IB (A) |
IC (A) |
I (A) |
PⅠ (W) |
PⅡ (W) |
P1 (W) |
cosφ |
IF (A) |
T2 (N·m) |
P2 (W) |
η (%) |
五、實驗報告
1、作P2≈0時同步電動機V形曲線I=f(If)，并說明定子電流的性質。
2、作P2≈0.5倍額定功率時同步電動機的V形曲線I=f(If)，并說明定子電流的性質。
3、作同步電動機的工作特性曲線：I、P、cosφ、T2、η=f(P2)
六、思考題
1、同步電動機異步起動時先把同步電動機的勵磁繞組經一可調電阻R 構成回路，這可調電阻的阻值調節在同步電動機的勵磁繞組電阻值的10倍，這電阻在起動過程中的作用是什么？若這電阻為零時又將怎樣？
2、在保持恒功率輸出測取V形曲線時輸入功率將有什么變化？為什么？
3、對這臺同步電動機的工作特性作一評價。
