DB-SD24 電磁場電磁波可視化教學實驗系統電磁波及傳播特性實驗

一、實驗?zāi)康?br /> 1）通過電磁感應裝置的設計，了解麥克斯韋電磁感應定理的內容
2）理解電磁波輻射原理；了解電磁感應的原理及作用，
3）理解電場與磁場的相互關系，通過LED來驗證電磁場的存在。
二、實驗項目
1）認識電磁波實驗
2）場矢量認知實驗
3）位移電流驗證實驗
4）可視化電磁波感應器制作實驗
5）干涉法測量空間電磁波參量
電磁波及傳播特性實驗

DB-SD24 電磁場電磁波可視化教學實驗系統

一、概述
電磁場電磁波可視化教學實驗系統開設“電磁場與波”等相關課程實驗，突出設計類、綜合類，兼?zhèn)潋炞C類相關實驗，提高學生設計動手能力；該系統注重一系列趣味性實驗過程，能最大限度調動激發學生自主學習知識的自覺性，以完成對重點知識點理解和運用為目的，培養學生創新能力。巧妙運用麥克斯韋方程的工程應用技術，采用特制的無源發光電磁波感應器，使抽象的“電磁波”看得見、摸得著，電波傳播眼見為實，幫助學生建立空間形象；有效化解感念抽象于形象，化物理現象模糊于具體，改變實驗呆板、實驗內容單調，印象不深刻的弊端。開放式實驗平臺，支持授課老師利用本系統，廣泛開展和開發創新實驗項目，形成教學涉及學科面廣，知識點覆蓋寬，多學科實驗項目豐富，實驗系統使用效率高。
電磁場電磁波可視化教學實驗系統設有波長測量、功率檢波、電磁場極化等若干簡單又富有論證性的實驗。把檢波天線放置在固定的位置以后，可以看到小燈泡的明暗與極化方式有著對應的關系。通過調整檢波天線的位置或者檢波天線的角度方向，觀察發光燈泡的明暗變化。這樣就可以直觀的感受到電磁波的分布參數、極化等豐富的概念。
在整個電磁場電磁波可視化教學實驗系統實驗過程中，學生通過極其簡單的幾個操作，就可以將所學的抽象的知識，通過具象化的實驗來驗證清楚，進一步提高了教育教學的效率。
二、實驗工作原理
用功率信號發射器作為發射源，通過發射天線產生電磁波，將另一副天線置于電磁波中，能在天線上感應高頻電流，接收天線接收的功率足夠強時，肖特基檢波二極管將微波能量轉變?yōu)橹绷麟妷�，終端接上LED燈，電壓達到一定值時可以點亮LED燈，形象直觀的觀察發射天線的方向圖、主瓣、副瓣、后瓣、零點方向、極化等。
檢波二極管輸入功率點亮LED燈，不同的LED燈點亮電壓不同，紅色最低，蘭色、白色最高。在現有配置情況下，最遠可以在170cm處點亮，距離越近燈越亮。也可以將不同的LED組合使用，但點亮距離會稍微減小。

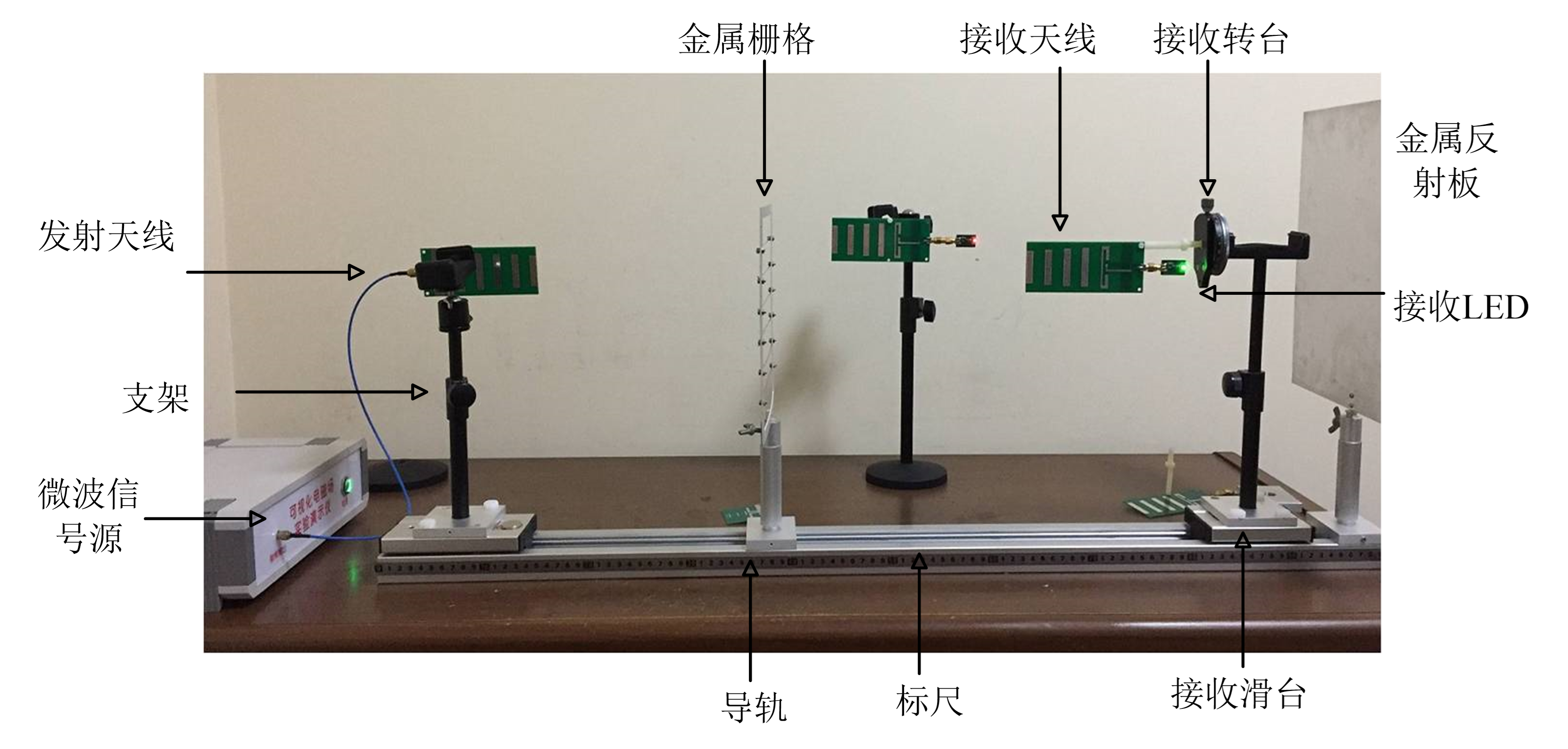

實驗原理圖

三、實驗內容
實驗1、電磁波及傳播特性實驗
實驗 2、電磁波極化特性實驗
實驗 3、電磁波反射與行駐波特性實驗
實驗4、電磁波反射特性實驗
實驗5、電磁波邊界條件實驗
實驗6、電磁波對不同物質的透射實驗
實驗7、電磁輻射原理實驗
實驗8、天線方向圖繪制實驗

四、實驗配置參數

序號	名稱	主要技術 規 格

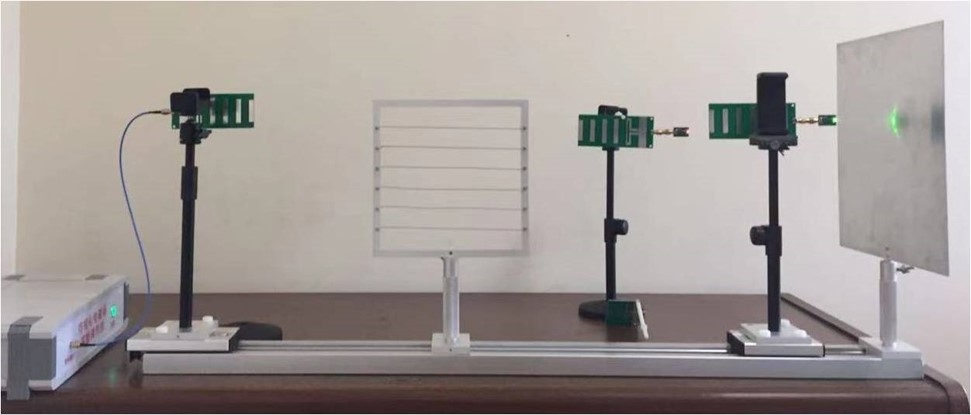

1	電磁波綜合實驗教學系統	鋁合金導軌,發射支架，接收支架。
		接收天線支架、滑臺, 金屬導體反射板線支架、滑臺。
		圓極化螺旋天線,極化柵格網滑臺。
		50cm低損耗同軸電纜，發射機一臺，實驗指導書。
2	工作頻率	范　　圍： 138MHz-4.5GHz。
3	射頻功率放大輸出	功率控制： 0～31級衰減調整控制。
		功率放大頻率范圍：2350MHz～2450MHz。
		最大輸出功率：＜27dBm。
4	發射組件	一體化多頻段三極化微帶天線：覆蓋垂直極化、水平極化、右旋圓極化；增益：＞10dBi。
5	接收組件	無源檢波器LED發光靈敏度：4dBm；LED燈顏色有紅、黃、蘭、綠、白色及其組合，接收天線微帶八木天線半波天線等。
6	射頻檢波模組	檢波靈敏度：＞3.2GHz，動態范圍：70dB收發最遠距離170cm。
