維修電工實訓設備時間繼電器控制Y-△降壓起動控制電路實驗

時間繼電器控制Y-△降壓起動控制電路實驗

一、操作所需電器元件明細表見表12                                    表12
代號 名稱 型號 規格 數量 備注
QS 低壓斷路器 DZ108-20/10 脫扣器整定電流0.63-1A 1
FU、FU1 螺旋式熔斷器 RL1-15 配2A熔體 5
KM1、KM2、KM3 交流接觸器 CJX2-0910 線圈AC380V 3
KT1 時間繼電器（通電延時） ST3PA AC380V 1
SB1、SB2 按鈕開關 LAY16 一常開一常閉自動復位 3 SB1紅
SB2綠
FR 熱繼電器 JRS1D-25 整定電流0.63-1A 1
M 三相鼠籠式異步電動機   380V（Y/△） 1

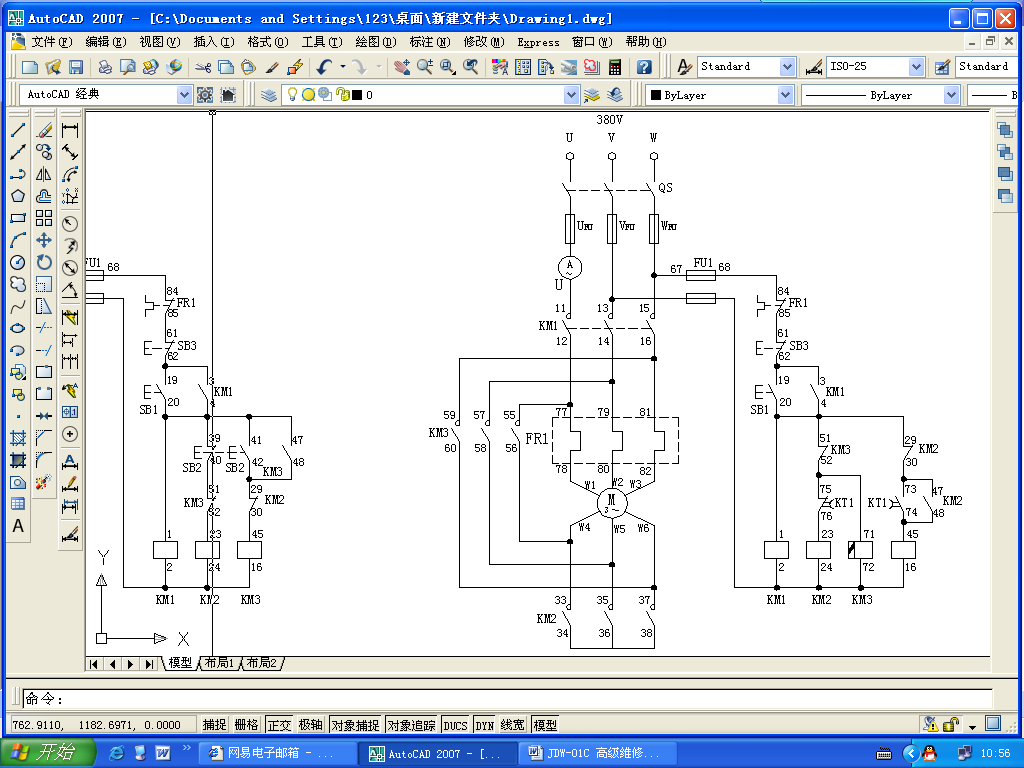

二、電路圖
電路圖
圖12

掛好掛箱，靠近電源控制屏左邊。
關斷三相開關，以切斷三相交流電源。按圖12接線。接線時，先接主電路，它是從三相交流電源的輸出端U、V、W開始，經三相斷路器開關QS、熔斷器UFU、VFU、WFU。接觸器KM1主觸點，熱繼電器FR1到電動機M1的三個接線端W1、W2、W3并接觸器KM2主觸點到電動機M1的另三個接線端W6、W4、W5的電路，用導線按順序串聯起來。主電路經檢查無誤后，再接控制電路，從WFU開始，經熔斷器FU1，熱繼電器FR1常閉觸點，按鈕SB2常閉，按鈕SB1常開（并接接觸器KM1輔助常開觸點完成自鎖控制），串接接觸器KM1線圈，并接接觸器KM3輔助常閉觸點，串接時間繼電器KT1常閉觸點，啟動接觸器KM2線圈，同時啟動時間繼電器KT1線圈，完成Y啟動過程；轉換到運行過程是：利用時間繼電器的常開觸點的閉合啟動接觸器KM3主觸點，利用接觸器KM3輔助常開觸點完成自鎖控制，接觸器KM3輔助常閉觸點斷開KM2完成對電機的△運行。

三、安裝與接線
布置與接線可參考圖10（b），操作者應畫出實際接線圖。安裝與接線后應符合第二章2—1的要求。

四、檢測與調試
（1）打開主電源，合上QS，接通380V三相交流電源。
（2）按下SB1，電動機作Y接法起動，觀察并記錄電機運行情況和交流電流表讀數。
（3）經過一定時間延時，電機按△接法正常運行后，觀察并記錄電機運行情況和交流電流表讀數。
（4）按下SB2，電動機M停止運轉。
