主頁 > 新聞動態 > 二維氣固湍動流化床流動特性實驗裝置,二維流化床實驗裝置
2022-04-12 21:34

二維氣固湍動流化床流動特性實驗裝置,二維流化床實驗裝置

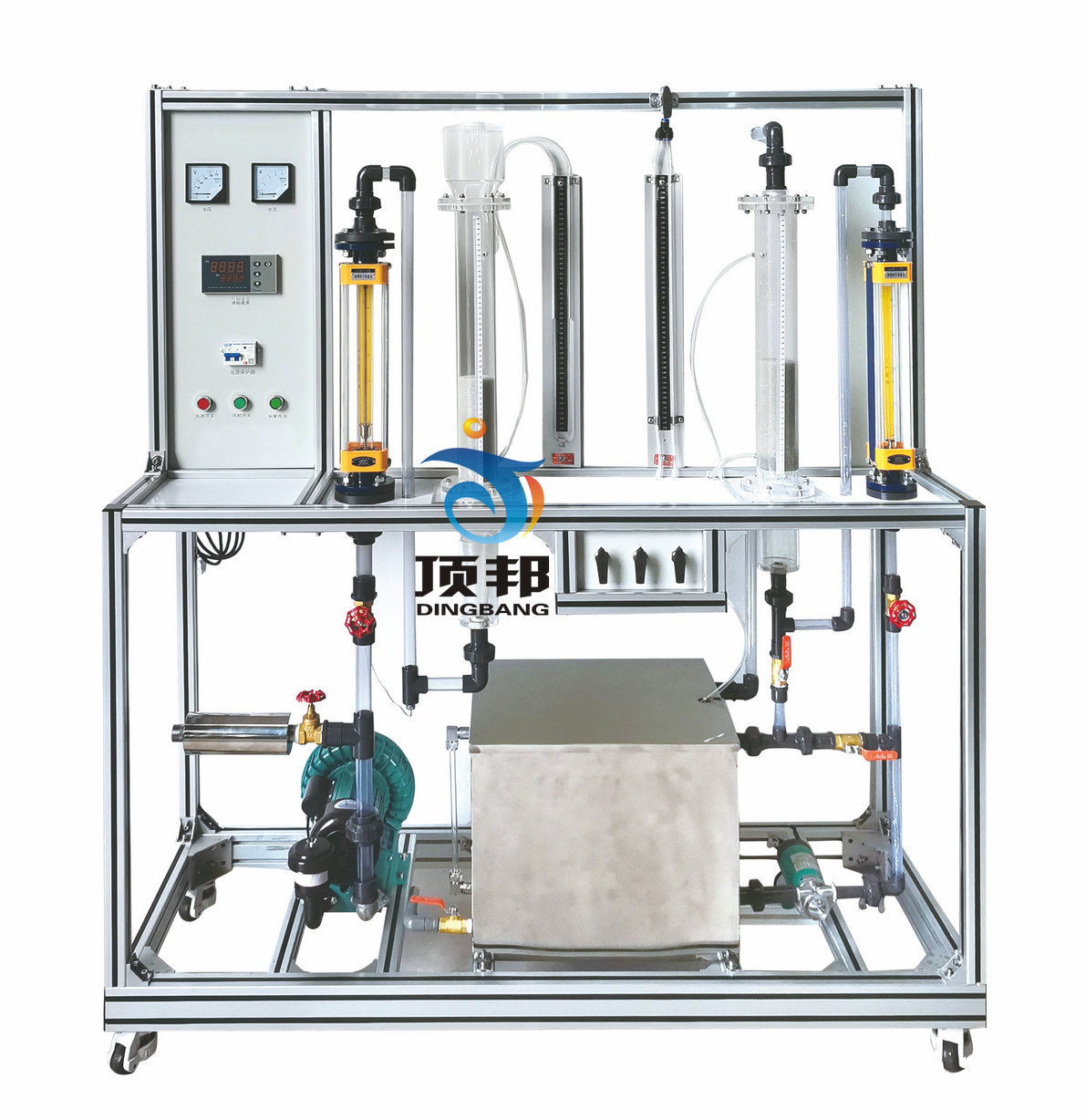

DB-GLTH 固體流態化演示實驗裝置

固體流態化演示實驗裝置

技術指標 說   明
裝置特點 1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、本實驗裝置床體部分采用全透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。
4、本實驗裝置聚式和散式流態化現象直觀、穩定，具有良好的實驗效果。
5、 所有管件和框架均采用304不銹鋼材質，不銹鋼設備均進行精細拋光處理，體現整個裝置的工藝完美性。
6、裝置設計可360度觀察，實現全方位教學與實驗。
裝置功能 1、觀察聚式和散式流化實驗現象。
2、掌握流體通過顆粒床層流動特性的測量方法。
3、測定床層的堆積密度和空隙率。
4、測定流化曲線和臨界流化速度。
設計參數 常壓、常溫操作。
流化床內流速 0.2m/s、流化床內壓降 0.06—0.6KPa。
液體流量：40-400L/h。
氣體流量：2.5-25 m3/h。
公用設施 水：裝置自帶不銹鋼水箱，連接自來水。實驗時經水泵進入流化床后循環使用。
電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：空氣來自風機（自帶氣源）。
實驗物料：變色硅膠和石英砂，外配設備：無
主要設備 1、鼓風機：旋渦氣泵,功率 550W，最大流量70m3/h。
2、水泵為304不銹鋼增壓泵，額定流量15L/min，功率90W，揚程12m。
3、流化床管內徑：φ70mm；高：700mm,優質全透明有機玻璃材質；固定床高度可達150mm,流化范圍可達550mm，床體上標有刻度。
4、流體發布器及顆粒支撐板，40目不銹鋼。
5、床體顆粒填充物為粒徑徑0.8mm玻璃珠，球形度0.9。
6、流量測量：采用轉子流量計測量,液體流量：40-400 L/h,氣體流量：2.5-25 m3/h。
7、壓差測量：氣體床層壓差測量采用倒U型壓差計，液體床層壓差測量采用U型壓差計。
8、溫度測量與控制系統：含溫度傳感器、溫度儀表等。溫控傳感器: 采用Pt100型鉑熱電阻測溫，不銹鋼探頭,數字顯示，精度等級±0.1%；溫度儀表：輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定，產品已獲第三方權威機構檢測獲得CE認證標志。
9、水箱：容積90L,優質透明有機玻璃,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
10、空氣緩沖罐：304不銹鋼制作，對空氣進行緩沖穩壓后輸入床體。
11、管路：透明材質，壁厚≥2.5mm。
12、接觸器、開關、漏電保護空氣開關。
13、儀表柜：測控、電器設備在實驗架上。
14、外形尺寸：1650×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
15、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理
念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生
工程化理念。
測控組成 變量 檢測機構 顯示機構 執行機構
液體流量 轉子流量計 就地顯示 手動調節
氣體流量 轉子流量計 就地顯示 手動調節
流體溫度 鉑電阻溫度計 數字溫度儀表 無
床體壓降 U型壓力計或倒U型壓差計 就地顯示 無
