離心式水泵的拆卸裝配及測試裝置,離心式水泵實訓裝置

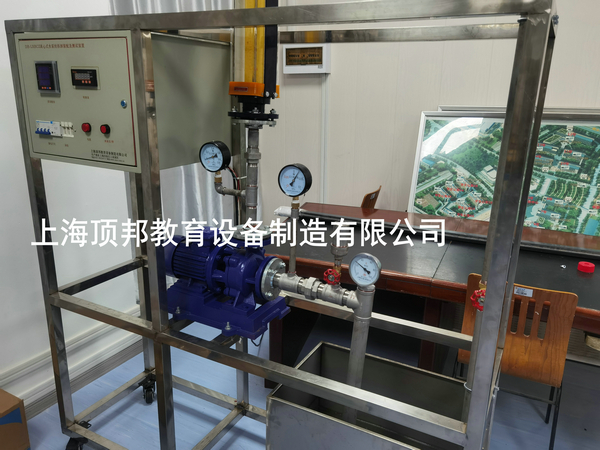

離心式水泵的拆卸裝配及測試裝置

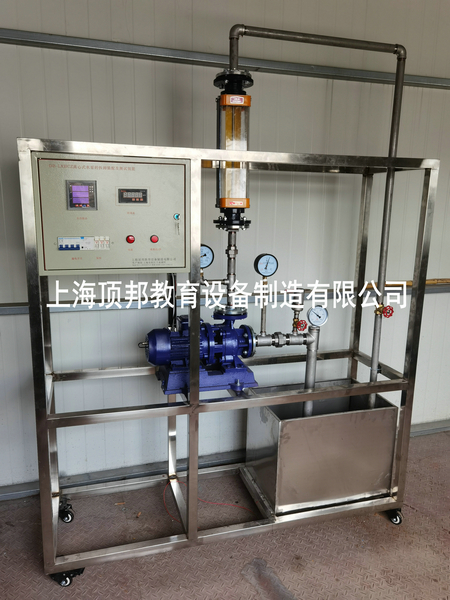

 離心式水泵的拆卸裝配及測試裝置
離心式水泵的拆卸裝配及測試裝置
分    項 說        明


裝置功能		 1．強化手動操作技能訓練。
2．考察學生全面分析系統、辨別正誤和迅速?zèng)Q策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
3．能水泵拆裝、流量計安裝和四大化工參量的安裝、檢測、顯示等。
設計參數 液體流量：0～4m3/h。
液體溫度：常溫。
公用設施 水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
電：電壓AC220V，功率0.75KW，單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：無。
實驗物料：清潔自來水。
主要設備 水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。
循環水泵：機械密封臥式離心泵 功率：0.75W。數量1臺。
水轉子流量計： 流量范圍 400～4000 L/h。
水泵進口管路：304不銹鋼材質，DN32。
水泵出口管路：304不銹鋼材質，DN25。
電源設備：布線槽，帶漏電保護的空氣開關盒。
設備尺寸：1600x500x1700 mm (長x寬x高)。
測控組成 變量 檢測機構 顯示機構 執行機構
離心泵
進口壓力		 壓力表，精度：1.5%FS 壓力表就地顯示 無
離心泵
出口壓力		 壓力表，精度：1.5%FS 壓力表就地顯示 管路出口閥 （手動）
流體流量 玻璃轉子流量計，精度：4%FS 流量計就地顯示 管路出口閥 （手動）
流體溫度 雙金屬溫度計，精度：1.5%FS 溫度計就地顯示 無


配置清單：
序號 元器件名稱 型號 單位 數量
1 循環水泵 AMS 臺 1
2 蓄水箱 非標 個 1
3 轉子流量計 LZB-40 個 1
4 功率表 HY194P3-9K1 個 1
5 閥門 DN40 個 2
6 壓力表 Y100 個 3
7 溫度表 AI-501 個 1
8 實驗管路 非標 套 1
9 不銹鋼框架 非標 套 1
10 控制柜 非標 套 1
