DB-KYJ01 空壓機性能測試實驗裝置

一、概述
空壓機是氣源裝置中的主體，通過原動機將機械能轉換成氣體壓力能，在動力機械中占有很大的比例，其相關性能對生產安全、節能減排等各方面均有較大的影響。
空壓機性能測試實驗裝置采用往復式活塞空壓機為實驗對象，對其進行出廠實驗、性能實驗以及變工況實驗，直觀的了解空壓機原理、結構、運轉、試驗過程、性能參數和自動檢測的方法及手段，可以作為高校本科生、碩士生、博士生培養使用的基礎實驗平臺，也可作為科研、教學和委托檢測的專業試驗設備。

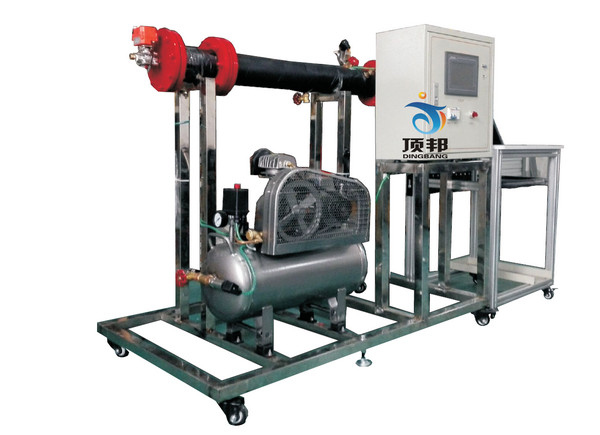

參考圖片

二、功能，
1、置結構緊湊，抗干擾能力強，振動小，噪聲低，適合實驗室布局。
2、采用高頻采集卡和計算機（計算機用戶自配）相結合的測控系統，編程靈活、易于操作、性能可靠，采用集中管理、分散控制的模式，人機交流簡便，并能實時檢測系統運行數據。
3、采用噴嘴法測量空壓機的排氣量，提高檢測精度。
4、采用智能設備控制系統變量，自動控制，操作方便。
5、移動方便：裝置配有四個萬向輪，可方便移動。
6、由工業鋁型材框架、實驗臺本體、加壓系統及恒溫系統等下列模塊組成。

三、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃，相對濕度＜85%(25℃)，海拔＜4000m
3.裝置容量：小于等于1.5kVA
4.冷卻：風冷
5.功率：1kW
6.重量：200kg
7.外形尺寸（大約）：140cm×80cm×150cm
8.安全保護：具有漏電壓、漏電流過流保護裝置，安全符合國家標準。
四、主要置配清單

序號	模塊名稱	基本配置	數量
1	控制箱	300400150MM	1套
2	實驗對象	往復式活塞空壓機：單相風冷式；排氣量：0.036m3/min；功率：0.75kW；氣缸直徑：51mm；活塞行程：38mm；轉速：1220rpm；額定排氣壓力：0.7MPa	1臺
3	汽路循環系統	儲汽罐	1個
4		排氣減壓裝置	1套
5		消聲器：安裝在排氣閥后，降低噪聲	1個
6		電動閥	1個
7		安全閥	1個
8		排污口：儲汽罐排除凝結水等	1個
9	測量顯示裝置	溫度傳感器：Pt100鉑熱電阻，測溫范圍：0至200℃	1個
10		高頻動態壓力傳感器：量程：-100kPa～1MPa，頻響范圍：0～100kHz，精度：0.25級	1個
11		空壓機專用壓力傳感器：量程：0~16bar，輸出信號：4~20mA	1個
12		差壓傳感器：量程：0~500Pa，輸出信號：4~20mA，數量：1個	1個
13		噴嘴流量計：最大流量：4m3/h，常用流量：2.2m3/h，最小流量：0.8m3/h，工作壓力：0.8MPa，工作溫度：60℃	1個
14		電量采集變送器：測定電動機的電壓和電流4-20ma	1個
15		測試軟件：在線監測及穩態分析，壓縮機排氣量、功率計算軟件；任意時曲線繪制、打印等功能	1套
16		數據采集卡：100K采樣率	1套
17		電動機轉速傳感器4-20MA	1套
18		數據采集模塊	1套
19		電腦桌鋁型材5005001200	1張
20	框架	使用工業鋁型框架，其中框架底部裝有萬向輪，便于移動和固定，有利于實驗室的布局14008001500	1套
