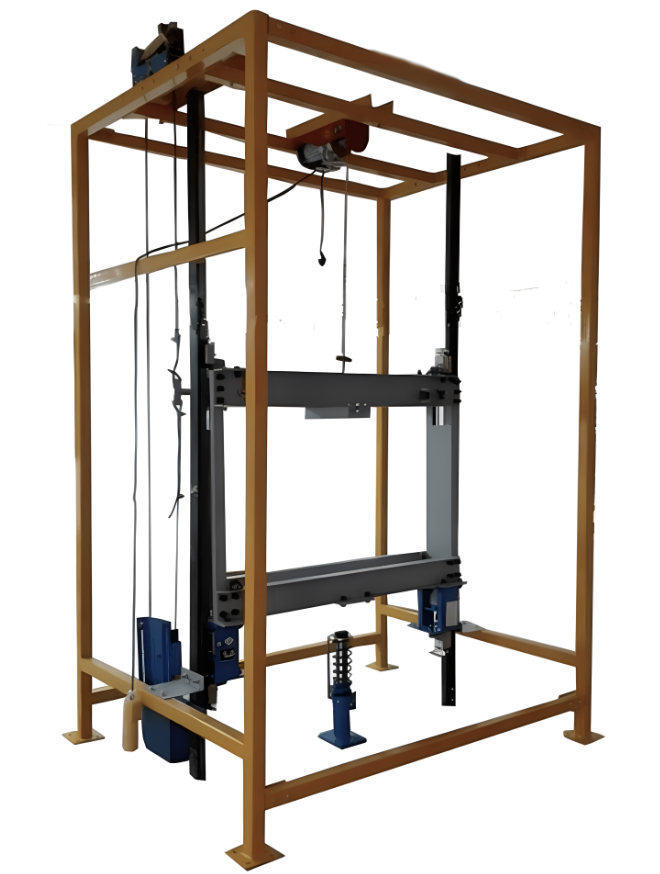

DB-38DT 電梯限速器安全鉗聯動機構實訓考核裝置

一、產品要求
電梯限速器安全鉗聯動機構實訓考核裝置是根據當前真實電梯限速器安全鉗聯動機構的安裝和維保要求，而開發的一種模塊式的實訓平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
本裝置采用真實的部件。特殊的設計能夠使學生更直觀地了解限速器與安全鉗的結構，更有效地幫助學生掌握其工作原理。通過電動提升裝置，可實現限速器安全鉗聯動。另外學生也可根據相關要求，借助模擬井道對限速器安全鉗進行安裝與保養。
采用真實機構器件，使學生學到的與實際應用的一致；
設計，使其安裝工藝與實際安裝一致；
特殊的設計，能更方便的進行其維保項目的操作；
采用電動提升機進行上下升降，能方便的演示其聯動過程。
二、技術參數要求
1、電源輸入：三相四線 AC3800V 50Hz；
2、整機功耗：≤0.5KW；
3、整機重量：≤600kg；
4、提升速度: 7～14m/min；
5、最大起重量：≤600kg；
6、限速器下行機械動作速度：≤0.75m/s；
7、安全鉗動作速度：≤1 m/s；
8、外形尺寸：2100mm×2000mm×3500mm（長×寬×高）。
三、配置要求

序號	名稱	數量	單位	備注
1	井道框架	1	臺	鋼構
2	T型導軌	2	條
3	導軌支架	4	對
4	壓導板	8	個
5	轎廂龍門架	1	套
6	安全鉗提拉連桿	1	套
7	限速器安裝底板	1	塊
8	限速器－漲緊裝置	1	套	單向
9	安全鉗	1	對	漸進式
10	上導靴	1	對	滑動導靴
11	下導靴	1	對	滑動導靴
12	液壓緩沖器	1	臺	耗能
13	電動提升機	1	臺
14	電氣控制箱	1	個
15	按鈕盒	1	個
16	限位開關	2	個
17	限位開關支架	2	個
18	安全鉗開關	1	個
19	安全鉗開關底板	1	個
20	鋼絲繩	7	米	∅8
21	鋼絲繩夾	6	個	∅8
22	安裝工具	1	套	扳手、螺絲刀、卷尺、錘子等
23	人字梯	1	架	2.5米
24	隨機資料	1	份	實訓指導書與相關圖紙等

四、實訓項目要求
1、T型導軌（轎廂導軌）安裝與調整；
2、轎廂龍門架的安裝；
3、上導靴的安裝；
4、安全鉗連桿的安裝；
5、限速器的安裝；
6、漲緊裝置的安裝與調整；
7、下導靴的安裝；
8、安全鉗與下導靴的調整；
9、安全鉗開關的安裝與調整；
10、限位裝置的安裝與調整；
11、T型導軌與導靴的保養；
12、限速器－安全鉗的保養；
13、限速器安全聯動功能試驗
