反應精餾裝置技術規格書

反應精餾裝置技術規格書
一、主要功能
1、利用本裝置，可以實現普通精餾操作，也可實現反應精餾；既可實現連續操作，又可進行間歇操作。
3、玻璃塔外壁采用透明導電膜通電加熱保溫抵抗熱損失，壁溫進行手動控制，塔內可裝填不同尺寸的填料。
4、塔體留有側線進、出口，可供進、出料和取樣、測溫用。
5、集約化控制，智能化測、控溫，操作方便易行。
二、主要參數
1、玻璃填料塔，塔徑Φ20mm，塔高為1000mm，后期根據實驗選擇其它尺寸的管子時，可以進行替換使用，填料：316L不銹鋼Φ2*2mm網環。
2、塔保溫：塔外壁上、下兩段透明導電膜加熱保溫（手動控制）。
3、塔頭：自動回流比控制，蛇管冷凝器，塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵線圈、回流比計數器等儀表組成。
4、玻璃塔釜：容積500mL和1000mL兩種規格，帶攪拌和控溫，各配套2個。
5、加熱器：功率300W，集成控制。
6、進料泵：蠕動泵。

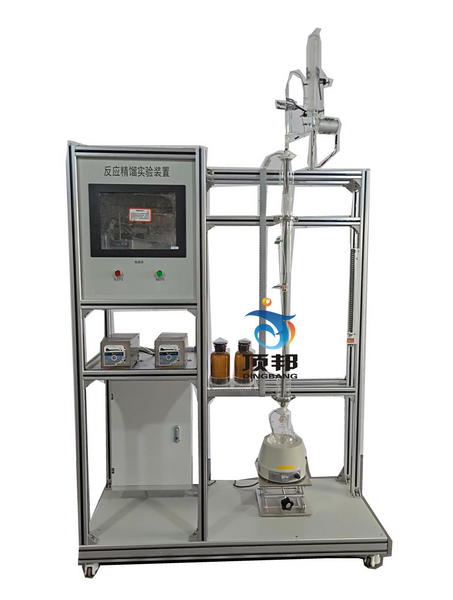

DB-GY302 反應精餾實驗裝置
反應精餾實驗裝置

技術指標 說 明
裝置特點 1、利用本裝置，可以實現普通精餾操作，也可實現反應精餾；既可實現連續操作，又可進行間歇操作；既可采用分相回流，又可采用混相回流。
2、反應精餾既服從質量作用定律又服從相平衡規律，適于進行可逆平衡反應和異構體的分離。實驗體系為乙酸乙酯的制備。在塔身上部某位置加入帶有酸催化劑的醋酸，塔身下部某位置加入乙醇。
3、玻璃塔外壁采用透明導電膜保溫抵抗熱損失，塔內可裝填不同的填料。
4、塔體留有側線進、出口，可供進、出料和取樣、測溫用。
5、集約化控制，智能化測、控溫，操作方便易行。
裝置功能 1、本裝置可進行反應精餾操作，也可進行普通精餾操作；既可連續操作，又可間歇操作。
2、玻璃塔外壁采用透明導電膜保溫抵抗熱損失，塔內可裝填不同的填料。
3、塔體留有側線進、出口，可供進、出料和取樣、測溫用。
4、裝置能夠完成不同回流比操作，考察回流比對產物分布、分離效率的影響。
5、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
主要配置 玻璃精餾塔、保溫塔、冷凝器、玻璃塔釜、加熱器、蠕動泵、U型壓力計、溫度傳感器、中央處理器、觸摸屏、高品質鋁合金型材框架。
公用設施 水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?br style="padding: 0px; margin: 0px;" /> 電：電壓AC220V，1.5kW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
技術參數 1、玻璃塔：五側口塔體，塔體Φ20mm，塔高1.4m，玻璃外罩Φ70mm，填料：316L不銹鋼Φ3mmθ網環。
2、塔保溫：塔外壁上、下兩段透明導電膜加熱保溫（手動控制），加熱功率各250W
3、塔頭：自動回流比控制，蛇管冷凝器，塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵線圈、回流比計數器等儀表組成。
4、玻璃塔釜：容積500mL，測溫口。
5、加熱器：功率300W，集成控制。
6、溫度傳感器：Pt100，顯示分度0.1℃。
7、進料泵：蠕動泵，轉速范圍0.1～100rpm。
8、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。
9、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
10、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
11、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
12、額定電壓：220V，總功率：1.5kW。
13、外形尺寸：1300×500×2300mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
14、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
15、配數據采集軟件一套，在線工業組態軟件一套。
測控組成 變量 檢測機構 顯示機構 執行機構
流量 蠕動泵 觸摸屏 轉速調節
回流比 回流比繼電器 觸摸屏 回流比控制器
塔節溫度 PT100鉑電阻 觸摸屏 無
塔頂溫度 PT100鉑電阻 觸摸屏 無
塔釜溫度 PT100鉑電阻 觸摸屏 調壓模塊
