一、產品概述
雙饋風力發電實驗系統采用變速恒頻控制的雙饋異步發電機組，可以完成大功率雙饋風電機組的風力機模擬和運行操作訓練。

二、產品特點
1) 模擬真實風力發電機的啟動、并網、正常運行和停機過程，具備模擬機組變速調節能力，有功、無功的調節能力；
2) 風速模型不僅可設定典型幾種風速曲線，支持導入實際測量得到的風速―時間數據；
3) FaceView實驗主控軟件執行機組運行狀態流程控制和數據記錄、顯示、系統監控等功能；
4) 實現風速和風力機模擬，機組并網控制，機組最大功率運行控制，機組恒速運行，機組限功率運行，機組低電壓穿越，機組脫網控制等控制功能；
5) 背靠背變流器可實現直流側電壓的初始狀態進行設定，實現單位功率因數并網，實現風力發電機在故障條件下不脫網運行，低電壓穿越的功能，支持風機的低電壓穿越實驗;
6) 軟件分析風力發電的數據與運行特性，能夠顯示異常時的故障原因；
7) RS485接口，提供開放式MODBUS規約接入監控系統；
8) 完善的保護功能，包括過電壓保護、過電流保護、過溫保護、超速保護、短路保護，可以實現低電壓穿越以及外接電源電壓不穩定時保護實驗；
注：帶醒目的危險標識，如：有電危險、運行時請勿打開、嚴謹帶電操作等。

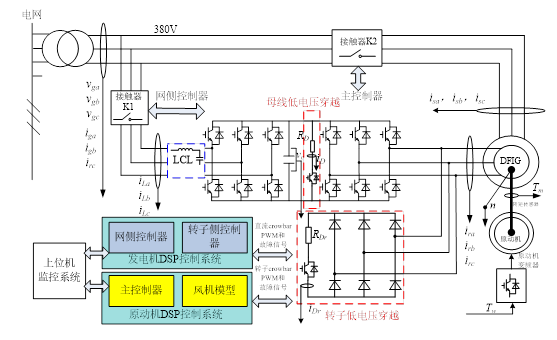

雙饋實驗系統結構圖

二、系統運行技術參數
2.1 工作條件
 輸入電壓：三相四線～380V±10%  50Hz
 裝置容量：≤5.0kW
 海拔：0～2000m；
 環境溫度：-10℃～＋50℃；
 環境相對濕度: 10～90%(25℃)；
 大氣壓力范圍：1個標準大氣壓范圍；
 室內安裝；
 平臺必須水平安裝；
 設備正常使用年限：≥20年；
 環境要求：環境通風良好，不含易燃、腐蝕性氣體；
2.2 實驗平臺的基本尺寸：
 實驗臺：2000×400×600；（長×深×高，mm）
 變流器：1000×600×1500；
 主控柜：800×600×1820；
注：實驗平臺分兩排布置，預計占地面積 3m×3m
2.2 定制雙饋變流器系統
風電變流器包括雙饋風機變流器、全功率變流器和PWM整流器，均為我司自主研發，根據高校和研究所客戶要求定制開發，具有功能完善、產品可靠、開放性強、保護嚴格等特點。

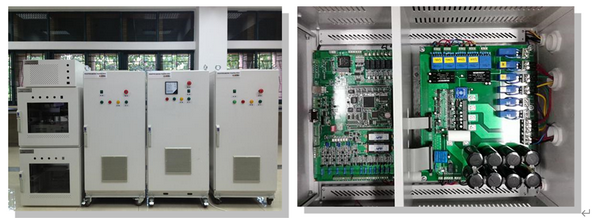

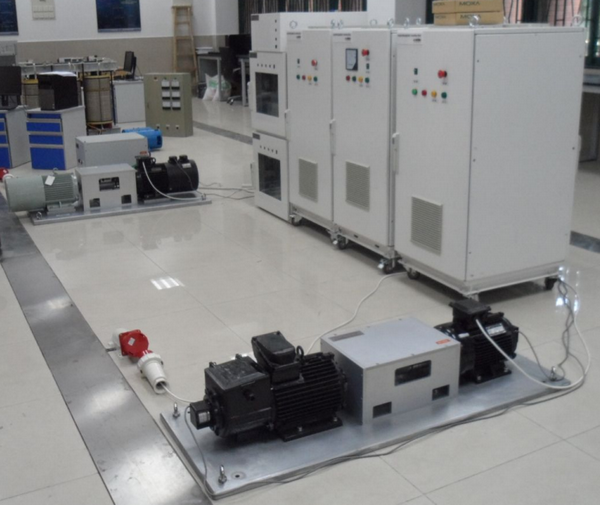

雙饋風電機組圖及變流器內部圖

模擬風力發電系統的變流器由AC-DC-AC PWM變換器來實現，前級交流輸入可選接入交流/直流電網，根據設定的風速，將相應能量注入到直流母線上，后級交流輸出接交流母線，將輸入的能量注入到配電/微電網。該變流器為定制產品，根據用戶的要求設計，功能特點如下：
 機側矢量控制，網側矢量解耦P/Q控制；
 電網電壓在-3%～+7%范圍內波動時能正常運行；
 并網滿載電流總諧波畸變率5%以下；
 過流/過壓/過溫保護，分硬件保護和軟件保護；
 具備低電壓穿越功能；
 提供直流側外接其他電氣設備的接口；
 支持電網不平衡度小于 10%時正常發電運行；
 支持較寬的運行速度范圍：700-2000RPM；
