主頁 > 新聞動態 > 多功能反應實驗裝置,反應實驗設備
2019-06-03 09:29

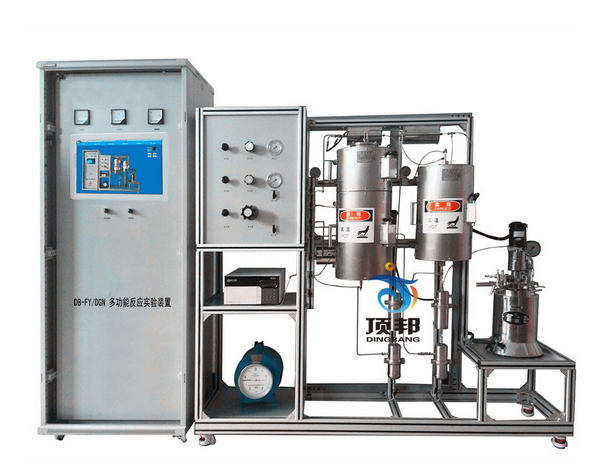

多功能反應實驗裝置,反應實驗設備


技術指標 說 明
裝置特點 1、本裝置由固定床反應器、流化床反應器及釜式反應器組成，三套系統間可切換操作；應用于反應工程和催化反應工程和催化工程及化工工藝、生化工程、環境保護專業。
2、可進行間歇、連續操作，能夠完成氣-固、固-液、液-液、氣-液-固反應，操作方式多樣化。
3、各溫度控制處實際溫度與設定溫度誤差≦2℃；顯示精度：0.1℃。溫度控制靈活。恒溫區較寬，采用高精度智能化儀表測、控溫；整機流程設計合理，設備安裝緊湊，操作方便，性能穩定，重現性好。
裝置功能 1、 了解多功能催化反應實驗裝置的組成及工藝。
2、 進行氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。
3、 進行加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應的研究。
4、 了解液相釜式反應器的基本結構及工作原理。
5、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
主要配置 固定床反應器、流化床反應器、釜式反應器、預熱器、加熱爐、計量泵、氣泵、、冷凝器、氣液分離器、質量流量計、濕式氣體流量計、壓力表、調速電機、溫度傳感器、中央處理器、觸摸屏、高品質鋁合金型材框架。
公用設施 水：裝置需冷卻水，自帶和自來水管相連的接口。
電：電壓AC380V，功率8.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
技術參數 1、固定床反應器：φ20×550mm，316L不銹鋼材質；熱電偶套管，φ3mm，內插Φ1mm熱電偶；催化劑裝填量：5-30ml；最高使用壓力，0.2MPa。
2、流化床反應器：稀、濃相段直徑：Φ20mm、高350mm，擴大段直徑：Φ57mm，長200mm；熱電偶套管，Φ3mm，內插Φ1mm熱電偶，316L不銹鋼材質。催化劑裝載量：10-50ml。
3、固定床反應器加熱爐：ф280×550mm，開啟式，加熱功率(三段加熱)各1KW，加熱形式：碳化硅爐管+金屬內襯。內層為保溫層，外層為網孔防護層。最高使用溫度，900℃。
4、流化床反應器加熱爐：ф300×600mm，開啟式，加熱功率(三段加熱)各1KW，加熱形式：碳化硅爐管+金屬內襯。內層為保溫層，外層為網孔防護層。最高使用溫度，900℃。
5、預熱器：不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力：常壓。
6、不銹鋼攪拌釜式反應器，釜容積1.0L，釜加熱功率：1.5KW，攪拌轉速0-500r/min，攪拌電機無級調速。最高實用溫度：200℃，最高使用壓力：0.15Mpa。
7、2 路氣體管路，氣體質量流量控制器控制氣體流量，流量規格：200ml/min，N2標定，準確度：±1%F.S。
1、加料罐:體積1000ml，材質：石英玻璃，數量1個。
2、液體混合器：50 ml，材質：304不銹鋼，數量1個。
10、產品冷凝器：316L衛生級不銹鋼，Φ76×200mm（316L內盤管），數量2個。
11、氣液分離器：容積500mL，316L衛生級不銹鋼，數量2個。
12、液體泵：蠕動泵，轉速范圍0.1～50rpm，流量：0.2-10ml/min，4～20mA遠程輸出控制，數量2臺。
13、濕式氣體流量計：額定流量：0.2m3/h，容積：2L，精度：±1%。
14、溫度傳感器：K熱電偶，顯示分度0.1℃。
15、管路閥門：316L不銹鋼精密卡套管和閥門。
16、節能環保冷凝系統：溫度范圍-10～20℃，容積5L，控溫精度±0.5℃。
17、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。
18、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
19、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
20、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
21、額定電壓：380V，總功率：8.0kW。
22、外形尺寸：1800×600×1900mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
23、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
24、配數據采集軟件一套，在線工業組態軟件一套。
測控組成 變量 檢測機構 顯示機構 執行機構
氣體流量 氣體質量流量控制器 觸摸屏 閥控
液體加入量 蠕動泵 觸摸屏 轉速調節
固定床預熱溫度 K型熱電偶 觸摸屏 調壓模塊
固定床加熱爐溫度 K型熱電偶 觸摸屏 調壓模塊
固定床反應溫度 K型熱電偶 觸摸屏 無
流化床預熱溫度 K型熱電偶 觸摸屏 調壓模塊
流化床加熱爐溫度 K型熱電偶 觸摸屏 調壓模塊
流化床反應溫度 K型熱電偶 觸摸屏 無
釜式反應器溫度 K型熱電偶 觸摸屏 調壓模塊
反應壓力 指針式壓力表 壓力表就地顯示 無
