萬能電梯門系統安裝實訓考核裝置,電梯門安裝實訓裝置

萬能電梯門系統安裝實訓考核裝置
一、設備概述
萬能電梯門系統安裝實訓考核裝置是根據電梯安裝工藝和維保要求，結合當前電梯市場的門系統結構，而開發的一種適合各種電梯門系統安裝的實訓平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

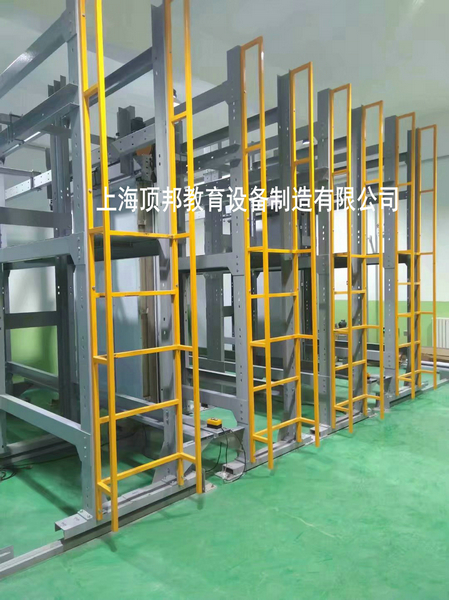

整個裝置由固定框架、移動框架、層門系統、轎門系統組成。獨特的設計使層門與轎門即能分開進行獨立安裝，又能移動框架進行合并，實現轎門層與層門聯動。使學生直觀地了解電梯門系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。
二、產品特點
1. 采用了鋼結構框架平臺設計，整體外觀簡潔明了；
2. 遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3. 采用水平移動的方式，使層門與轎門分合移動式的進行安裝與調試；
4. 適合各種電梯門系統的安裝。
三、技術參數
1. 電源輸入：?jiǎn)蜗嗳� AC220V 50Hz；
2. 工作環境：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
3. 框架移動行程：1440mm；
4. 框架走廊寬度：60mm；
5. 門安裝：適合各種電梯門安裝。
6. 整機重量：≥4000kg；
7. 外形尺寸：4780mm×3700mm×3510mm（長×寬×高）。
四、配置清單
一、
序號 名稱 數量 單位 備注
1 固定框架 1 臺 材料：Q235 / 表面噴漆處理
2 移動框架 1 臺 材料：Q235 / 表面噴漆處理
3 C導軌 3 條 材料：Q235 / 表面噴漆處理
4 行程限位座 6 個 材料：Q235 / 表面噴漆處理
5 定位座 4 個 材料：Q235 / 表面噴漆處理
6 層門安裝支架 2 個 材料：Q235 / 表面噴漆處理
7 轎門安裝支架 2 個 材料：Q235 / 表面噴漆處理
8 旁開式層門 1 套 配套層門材料：不銹鋼；開門凈寬：900mm；開門凈高：2100mm；
9 旁開式轎門 1 套 配套轎門材料：不銹鋼；開門凈寬：900mm；開門凈高：2100mm；
10 中分式層門 1 套 配套層門材料：不銹鋼；開門凈寬：900mm；開門凈高：2100mm；
11 中分式轎門 1 套 配套轎門材料：不銹鋼；開門凈寬：900mm；開門凈高：2100mm；
12 旁開式門機 1 套 廠商：杭州/西子孚信；型號：jarless-con；開門方式：旁開；額定轉速：180r/min；額定功率：43/94W
13 中分式門機 1 套 廠商：杭州/西子孚信；型號：jarless-con；開門方式：中分；額定轉速：180r/min；額定功率：43/94W
14 層門地坎 2 條 鋁合金
15 轎門地坎 2 條 鋁合金
16 旁開式層門上坎 1 套 材料：Q235 / 表面烤漆處理；開門凈寬：900mm
17 中分式層門上坎 1 套 材料：Q235 / 表面烤漆處理；開門凈寬：900mm
18 旁開式門框 1 套 不銹鋼
19 中分式門框 1 套 不銹鋼
21 安裝工具 1 套 詳見配套工具清單
22 隨機資料 1 份 實訓指導書及相關說明書等資料

二、實訓項目
1. 旁開式層門地坎安裝與調整；
2. 旁開式門框安裝與調整；
3. 旁開式層門上坎安裝與調整；
4. 旁開式層門門扇安裝與調整；
5. 層門門鎖的調整；
6. 旁開式門機機構安裝與調整；
7. 旁開式轎門安裝與調整；
8. 門刀安裝與調整；
9. 中分式層門地坎安裝與調整；
10. 中分式門框安裝與調整；
11. 中分式層門上坎安裝與調整；
12. 中分式層門門扇安裝與調整；
13. 層門門鎖的調整；
14. 中分式門機機構安裝與調整；
15. 中分式轎門安裝與調整；
16. 門刀安裝與調整；
17. 電梯門機參數的設置與調試；
18. 門系統的保養。
