汽車GPS導航系統是以全球24顆定位人造衛星為基礎，向全球各地全天候地提供三維位置、三維速度等信息的一種無線電導航定位系統。它由三部分構成，一是地面控制部分，由主控站、地面天線、濫測站及通訊輔助系統組成。二是空間部分，由24顆衛星組成，分布在6個軌道平面。三是用戶裝置部分，由GPS接收機和衛星天線組成。民用的定位精度可達10米內。

一、產品簡介

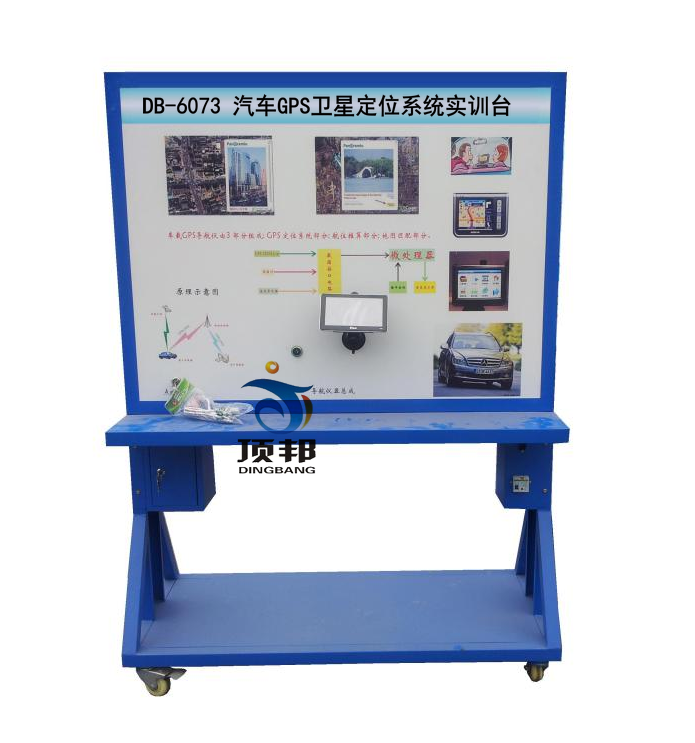

汽車GPS衛星定位系統實訓臺采用國產通用型汽車導航GPRS衛星定位系統實物為基礎，充分展示汽車導航GPRS衛星定位系統的組成結構和工作過程。
適用于學校對汽車導航GPRS衛星定位系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點
1.真實可運行的汽車導航GPRS衛星定位系統，充分展示汽車導航GPRS衛星定位系統的組成結構。
2.操縱導航GPRS衛星定位開關，可真實演示汽車導航GPRS衛星定位系統的工作過程。
3.示教板面板采用防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車導航GPRS衛星定位系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車導航GPRS衛星定位系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術規格
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm

四、基本配置(每臺)

序號	名 稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖	套	1
2	點火開關		個	1
3	汽車導航GPRS衛星定位主機總成	國產通用型	套	1
4	GPS天線		套	1
5	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm(長×寬×高)	臺	1
6	故障模擬與排除裝置		套	1
