靜電除塵實驗裝置使用說明書
一、實驗意義和目的
通過實驗掌握靜電除塵器性能測定的主要內容和方法，并且對影響靜電除塵器性能的主要因素有較全面的了解，同時掌握氣體流速、電除塵器二次電壓、以及入口濃度對除塵器除塵效率的影響。了解粉塵粒徑大小等因素對電除塵器效率的影響和熟悉除塵器的應用條件。
二、實驗原理
除塵器風量、阻力、入口濃度、出口濃度、凈化效率的測定和計算見《旋風除塵器性能的測定》。
三、實驗裝置和儀器
（一） 實驗裝置及流程

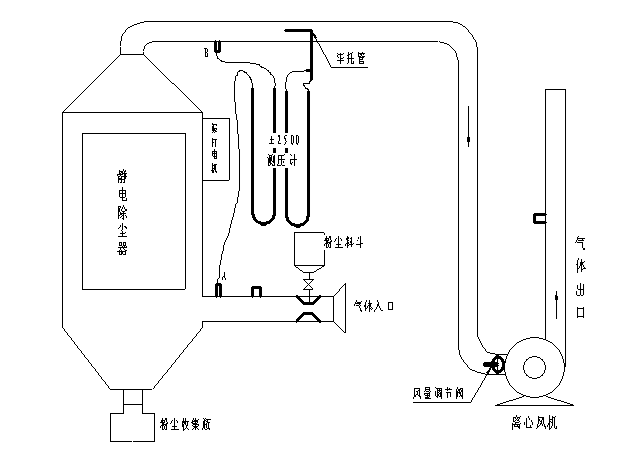

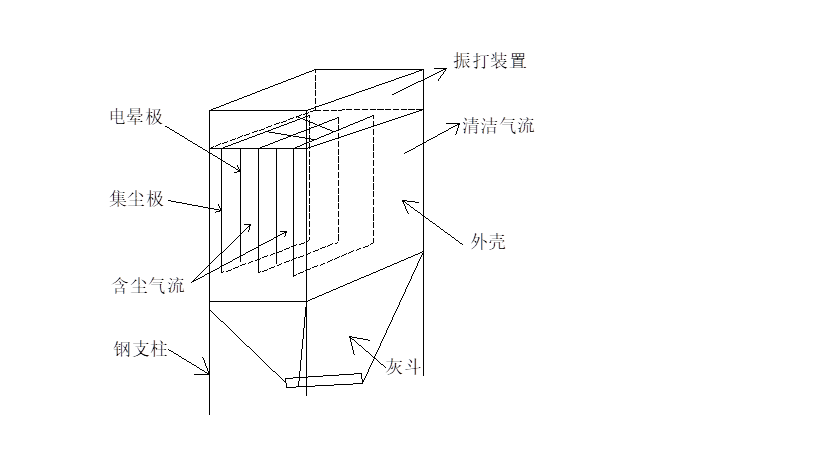

本實驗裝置如圖1所示。含塵氣體通過入口管道進入靜電除塵器，粉塵在靜電的作用下與氣體分離，凈化后的氣體由風機經過排氣管排入大氣。

                         靜電除塵實驗流程圖
本實驗裝置如圖1所示。含塵氣體通過入口管道進入靜電除塵器，粉塵在靜電的作用下與氣體分離，凈化后的氣體由風機經過排氣管排入大氣。
測點的流速表達式：


式中：——畢托管測點處的點流速；
——畢托管的校正系數，取0.98-1.0；
——畢托管全壓頭與靜壓頭差值。

（二）儀器
1．傾斜微壓計    2．U型壓差計      3．標準皮托管       4． L型皮托管
5．煙塵采樣儀    6．煙塵濃度測試儀  7．干濕球溫度計     8．盒式氣壓計
9．分析天平      10．托盤天平
四、實驗方法和步驟
（一）除塵器處理風量的測定
1．  測定室內空氣干、濕球溫度和相對濕度及空氣壓力，按（1）式計算管內的氣體密度。
2．  啟動風機，在管道斷面A處，利用S型比托管和傾斜式微壓計測定該斷面的靜壓，并從傾斜式微壓計中讀出靜壓值（），計算管內的氣體流量（即除塵器的處理風量），并計算斷面的平均動壓（）。
（二）除塵器阻力的測定
3．  用U型壓差計測量B、C斷面間的靜壓差（）。
4．  以B、C斷面間的阻力作為除塵器的阻力進行計算。
（三）除塵效率的測定
5．  調節高壓靜電發生器的電壓到50kV，記錄電流的數值。
6．  用托盤天平稱出發塵量（）。
7．  通過發塵裝置均勻地加入要發的粉塵，記下發塵時間（），計算出除塵器入口氣體中的含塵濃度（）。
8．  啟動電除塵器的振打清灰裝置的電源，觀察極板的振打清灰情況。
9．  降極板振打落入除塵器灰斗的粉塵收集后稱量，并記錄為（），計算出除塵器的出口氣體中的含塵濃度（）。
10．    計算除塵器的全效率（）。
（四）改變調節閥開啟程度，調節氣體流量，重復上述實驗步驟，確定除塵器在各種不同氣體流速下的性能。
（五）改變電除塵器的運行電壓，重復上述實驗步驟，確定除塵器在各種不同電壓下的性能。
