徐州經濟技術開發區工業學校軌道交通信號基礎設備綜合練功臺項目競爭性談判成交公告[項目編號：徐采談（2018）JSHW（Q）005]

江蘇海外集團國際工程咨詢有限公司對徐州經濟技術開發區工業學校委托，就軌道交通信號基礎設備綜合練功臺項目進行競爭性談判采購，現發布成交公告。
一、采購人
1．名稱：徐州經濟技術開發區工業學校
2．地址：徐州經濟開發區大廟鎮
3．采購項目聯系人：秦雪
4. 電話：13585395683
二、采購代理機構
1．名稱：江蘇海外集團國際工程咨詢有限公司
2．地址：江蘇省徐州市泉山區金山東路北側徐州軟件園C-11號樓1011室
3．采購項目聯系人：孫遜
4. 電話：0516-83999055/85699499
三、項目編號：徐采談（2018）JSHW（Q）005
四、項目名稱：軌道交通信號基礎設備綜合練功臺
五、成交供應商
1.名稱：上海頂邦教育設備有限公司
2.地址：上海市嘉定區菊?qǐng)@新區昌徐路88號1幢2069室
3.成交金額:338000.00元
六、主要成交標的：
1.名稱：軌道交通信號基礎設備綜合練功臺：轉轍機，西門子，數量：2臺，單價：58639.83元；信號機及基礎平臺，上海頂邦，數量：2套，單價：11727.97元；線路及控制電路狀態顯示計算機，上海頂邦，數量：2臺，單價：19546.61元；數字量驅動采集模塊，上海頂邦，數量：2套，單價：9382.37元；
2.服務要求：成交人提供1年免費質保，成交人負責對相關部門及人員免費開展相關培訓。
特此公告。

       江蘇海外集團國際工程咨詢有限公司
          二O一八年三月二十二日

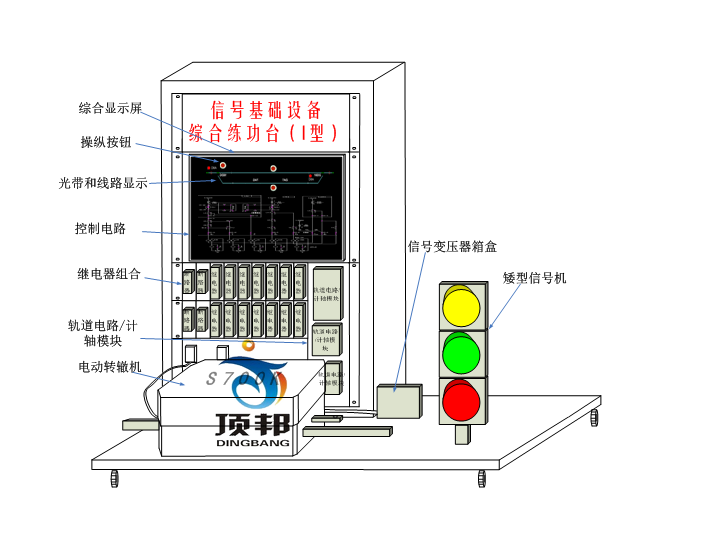

信號基礎設備綜合練功臺（I型）由信號組合柜、道岔控制組合板、信號繼電器、S700K三相交流電動轉轍機、軌道電路發送盒、接收盒、衰耗盒、電纜模擬網絡盤或計軸主機、計軸磁頭、矮型信號機、信號變壓器、燈絲繼電器、XB箱、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、電源模塊、斷路器、練功平臺車等設備組成。設備外觀結構如下圖所示。





信號基礎設備綜合練功臺（I型）通過道岔操縱按鈕接通道岔控制電路，控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并勾通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。通過操縱按鈕接通信號機控制電路，控制各種信號顯示的開放和關閉，并能在信號控制電路上顯示相應的光帶電路，反映繼電器線圈、接點和電路的動作情況。當紅燈燈泡斷絲時給出斷絲報警提示。通過軌道區段占用/出清模擬，采用真實軌道電路發送、接收、衰耗模塊設備或計軸主機和磁頭，在綜合顯示屏上顯示軌道相關狀態，在軌道狀態發生變化時并勾通相應的表示電路，點亮對應的表示燈。平臺各部件間接口如下圖所示：


該環境還能進行道岔組合配線、導通試驗、S700K轉轍機、軌道電路/計軸、信號機設備培訓和教學。
信號機設備培訓和教學。

序號	設備名稱	規格	單位	數量
1	信號組合柜	定制，且需符合鐵標要求	臺	1
2	信號繼電器	S700K轉轍機控制定型組合繼電器	個	19
3	轉轍機	S700K三相交流電動轉轍機	臺	1
4	信號機及基礎平臺	鐵路信號專用色燈信號機	套	1
5	信號變壓器	BX-30	套	1
6	XB箱及基礎平臺		臺	1
7	線路及控制電路狀態顯示計算機	定制	臺	1
8	綜合顯示屏	高分辨率顯示器	臺	1
9	數字量驅動采集模塊	多路輸入輸出	套	1
10	電源模塊		臺	1
11	斷路器			8
12	練功平臺車	定制	臺	1
13	動作桿與表示桿間連桿		套	1
14	繼電器座、盲板、機柜安裝輔件		套	1
15	機柜配線（含連接器和電纜、配線等）		套	1
