離心泵特性曲線試驗臺,離心泵特性曲線測定實驗臺

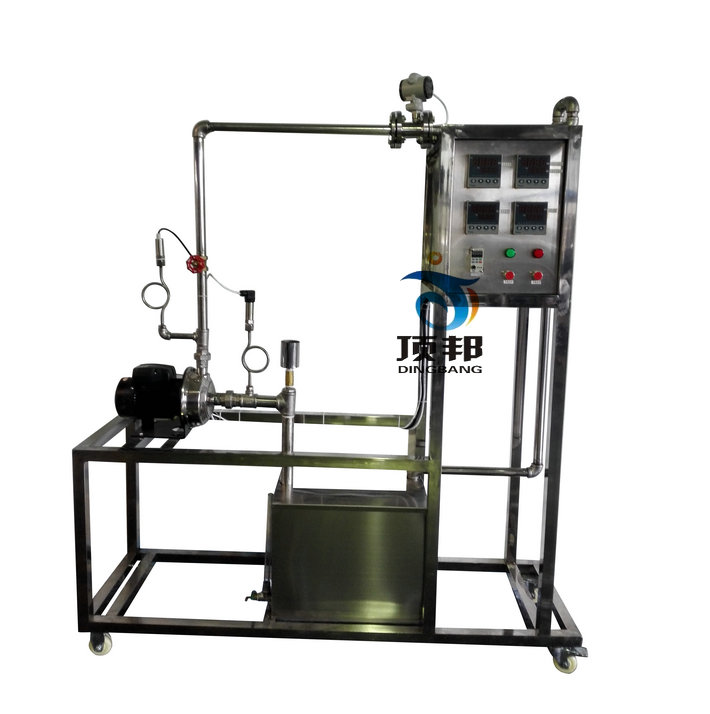

離心泵特性曲線測定實驗臺

分 項 說 明
裝置特點 1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
5、設備包括兩個水泵，既可單獨測試，也有進行串、并聯測試。
6、流量測量采用了渦輪流量計+數字流量?jī)x表的方式，數字流量?jī)x表對渦輪流量計線性系數具有較強的補償功能，并且直接顯示流量數據。
7、電動機功率采用單相交流功率測量?jī)x表測得。與智能儀表相連實現電動機功率的自動測量，數據準確，可讓學生掌握電動機有效功率的實際測量方法。
8、離心泵置于水箱上方，離心泵進口管道安裝有底閥，同時安裝有離心泵啟動排氣裝置，避免了離心泵葉輪及腔體長時間浸泡在水中，大大延長設備壽命。
9、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
10、裝置設計可360度觀察，實現全方位教學與實驗。
裝置功能 1、使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。
2、能夠進行單泵、雙泵串并聯操作。
3、熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量等就地顯示儀表及傳感檢測設備，掌握渦輪流量計的測量原理及使用方法。
4、測定恒定轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
5、測定流量調節閥某一開度下管路特性曲線。
6、能夠進行雙泵串、并聯性能測定和管路特性測定。
7、改變離心泵轉速測定泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
8、掌握多元回歸的方法，回歸（H-Q、η-Q、N-Q）關系曲線。
設計參數 單泵：液體流量：0.2～7.2m3/h，離心泵出口壓力：0-0.2MPa，離心泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。
雙泵串聯：液體流量：0～10.5m3/h，離心泵出口壓力：0-0.4MPa，離心泵的揚程(H)：0-40m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。
雙泵并聯：液體流量：0～14.0m3/h，離心泵出口壓力：0-0.2MPa，離心泵泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。
液體溫度：常溫。
公用設施 水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
電：電壓AC220V，功率2KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：清潔自來水，外配設備：無。
主要設備 單相矢量變頻器，規格：（0-50）Hz。
指針式壓力表：表盤直徑Φ100mm 測量范圍0-0.6MPa，精度1.5級。
指針式真空表：表盤直徑Φ100mm 測量范圍-0.1-0MPa，精度1.5級。
功率變送器、智能功率數字顯示儀。
光電傳感器：數顯，測量范圍0~2999rpm，精度1rpm，轉速檢測機構。
宇電AI702M溫度數字顯示儀。
宇電AI702M流量數字顯示儀。
DN40渦輪流量計：1~20m3/h，4-20mA遠傳輸出，流量檢測機構。
不銹鋼離心泵：功率750W，最大流量7.2m3/h；2臺。
水箱：304不銹鋼材質，容積100L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接，總出口閘閥；管道法蘭連接渦輪流量計。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架1800*600*1900mm（長×寬×高），帶腳輪及禁錮腳。
測控組成 變量 檢測機構 顯示機構 執行機構
液體溫度 PT100鉑電阻 數字溫度儀表 無
液體流量 渦輪流量計 數字流量?jī)x表 手閥或變頻器
泵進口壓力 指針式壓力表 就地顯示 無
泵出口壓力 指針式真空表 就地顯示 無
泵功率 功率變送器 數字功率儀表 無
電機轉速 光電傳感器 數字轉速儀表 無


DB-HR07/II 數字型離心泵綜合性能實驗裝置
分 項 說 明
裝置特點 1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
5、設備包括兩個水泵，既可單獨測試，也有進行串、并聯測試，并具有獨立的速度控制。
6、流量測量采用了轉子流量計或渦輪流量計+數字流量?jī)x表的方式，數字流量?jī)x表對渦輪流量計線性系數具有較強的補償功能，并且直接顯示流量數據。
7、電動機功率采用單相交流功率測量?jī)x表測得。與智能儀表相連實現電動機功率的自動測量，數據準確，可讓學生掌握電動機有效功率的實際測量方法。
8、離心泵置于水箱上方，離心泵進口管道安裝有底閥，同時安裝有離心泵啟動排氣裝置，避免了離心泵葉輪及腔體長時間浸泡在水中，大大延長設備壽命。
9、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
10、裝置設計可360度觀察，實現全方位教學與實驗。
11、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。
裝置功能 1、使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。
2、能夠進行單泵、雙泵串并聯操作。
3、熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量等就地顯示儀表及傳感檢測設備，掌握渦輪流量計的測量原理及使用方法。
4、測定恒定轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
5、測定流量調節閥某一開度下管路特性曲線。
6、能夠進行雙泵串、并聯性能測定和管路特性測定。
7、改變離心泵轉速測定泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
8、掌握多元回歸的方法，回歸（H-Q、η-Q、N-Q）關系曲線。
設計參數 單泵：液體流量：0.2～7.2m3/h，離心泵出口壓力：0-0.2MPa，離心泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。
雙泵串聯：液體流量：0～10.5m3/h，離心泵出口壓力：0-0.4MPa，離心泵的揚程(H)：0-40m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。
雙泵并聯：液體流量：0～14.0m3/h，離心泵出口壓力：0-0.2MPa，離心泵泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。
液體溫度：常溫。
公用設施 水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
電：電壓AC220V，功率2.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：清潔自來水，外配設備：無。
主要設備 單相矢量變頻器，規格：（0-50）Hz。
壓力傳感器：測量范圍0-0.6MPa，精度0.5級。
負壓傳感器：測量范圍-0.1-0MPa，精度0.5級。
光電傳感器：數顯，測量范圍0~2999rpm，精度1rpm，轉速檢測機構。
宇電AI708H（帶485接口）數顯轉速檢測儀。
宇電AI601（帶485接口）智能功率數字顯示儀。
宇電AI501（帶485接口）溫度數字顯示儀。
宇電AI704M（帶485接口）壓力數字顯示儀。
宇電AI702M（帶485接口）流量數字顯示儀。
DN40渦輪流量計：1~20m3/h，4-20mA遠傳輸出，流量檢測機構。
不銹鋼離心泵：功率750W，最大流量7.2m3/h；2臺。
水箱：304不銹鋼材質，容積100L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接，總出口閘閥；管道法蘭連接渦輪流量計。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架1900*600*1900mm（長×寬×高），帶腳輪及禁錮腳。
測控組成 變量 檢測機構 顯示機構 執行機構
液體溫度 PT100鉑電阻 數字顯示儀表，精度：0.5%FS 無
液體流量 渦輪流量計 數字顯示儀表，精度：0.5%FS 變頻器
泵進口壓力 負壓傳感器 數字顯示儀表，精度：0.5%FS 無
泵出口壓力 壓力傳感器 數字顯示儀表，精度：0.5%FS 無
泵功率 功率變送器 數字顯示儀表，精度：0.5%FS 無
電機轉速 光電傳感器 數字顯示儀表，精度：0.5%FS 無
軟件組成 模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓力、功率、轉速等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
