主頁 > 新聞動態 > 電控動力轉向系統實驗臺,電控動力轉向?qū)嵱?xùn)臺
2017-05-13 08:17

電控動力轉向系統實驗臺,電控動力轉向?qū)嵱?xùn)臺

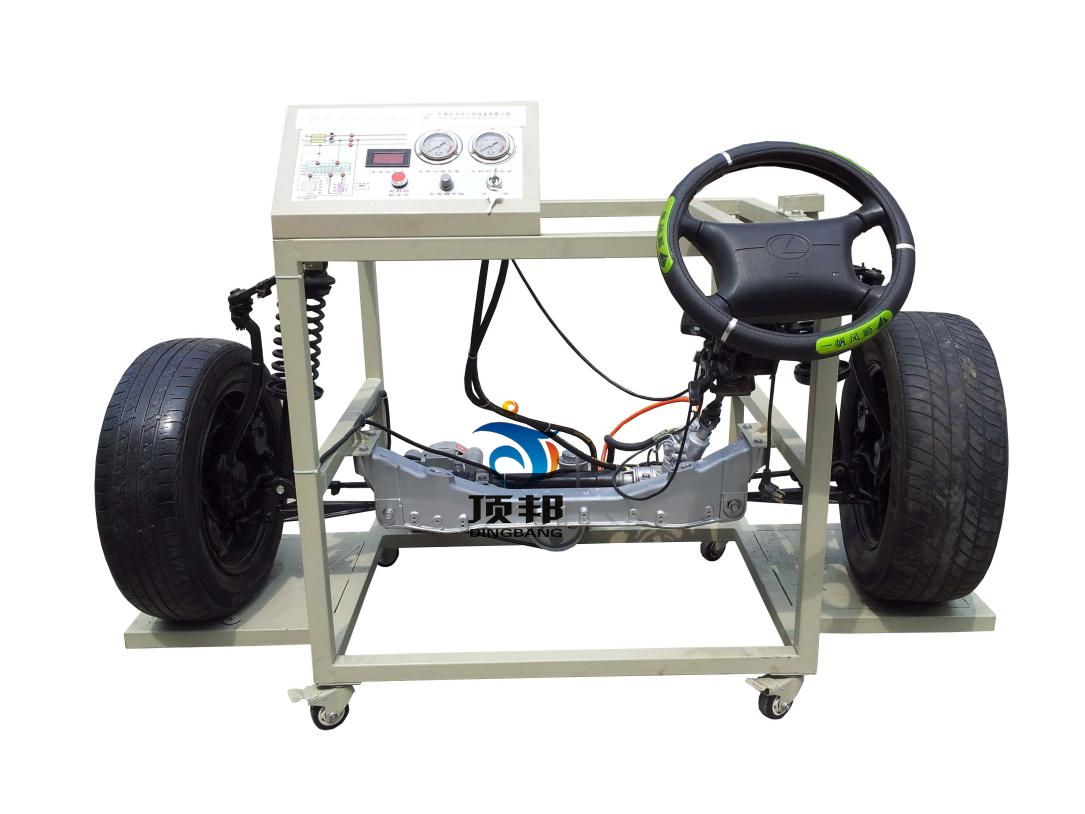

DB-9015 電控助力轉向?qū)嵱?xùn)臺(液力式，LS400)
電控助力轉向?qū)嵱?xùn)臺
一、產品簡介
電控助力轉向?qū)嵱?xùn)臺采用汽車前橋總成為基礎，全面展示了電控助力轉向系統、前橋懸架系統的組成結構和工作過程。
適用于學校對電控助力轉向系統的理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點
1.真實可運行的汽車電控助力轉向系統，充分展示電控助力轉向系統的組成結構。
2.由三相電機做動力源帶動助力泵工作，操縱方向盤，調節車速信號模擬旋鈕，完整演示電控動力轉向的工作過程。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電控助力轉向系統的工作原理。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測電控助力轉向系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
6. 配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。

三、技術規格
外形尺寸：1700×1200×1000mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
輸入電源；交流220V±10% 50Hz
工作電源；直流12V
工作溫度：-40℃～+50℃
油 壓 表：0～100kg/psi
三相異步電動機：
電 壓：AC 220V/380V 50Hz
電 流：8.7A/5.0A
功 率：2.2KW
轉 速：1420r/min
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm

四、基本配置(每臺)
序號 名 稱 規格型號 單位 數量
1 檢測控制面板 裝有各種檢測端子以及彩色電路圖;UV平板噴繪; 套 1
2 動力轉向控制電腦(ECU)   臺 1
3 點火開關   個 1
4 前橋懸掛機構   套 1
5 儲油罐   個 1
6 助力泵   個 1
7 方向盤、轉向柱、萬向節、方向機、轉向拉桿   套 1
8 電磁調節閥   個 1
9 車輪   個 2
10 車速信號模擬裝置   套 1
11 油壓表 0～100kg/psi 個 2
12 三相異步電動機 YT 100L1-4 臺 1
13 移動臺架(帶自鎖腳輪裝置) 1700×1200×1000mm(長×寬×高) 臺 1
