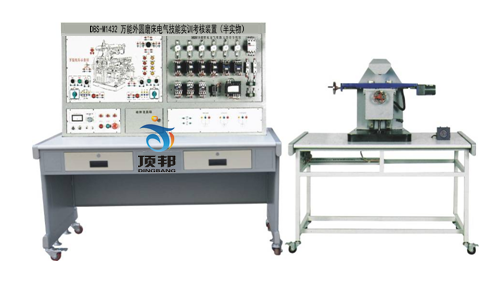

DBS-M1432 萬能外圓磨床電氣技能實訓考核裝置（半實物）
萬能外圓磨床電氣技能實訓考核裝置（半實物）由電源控制部分、機床電氣控制部分、半仿真機床實物部分構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想設備。
一、技術性能
1、輸入電源：三相四線（380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜1KVA
4、重 量：150kg
5、外形尺寸：1800mm×700mm×1250mm
二、裝置構成
（一）主控屏
1、三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
2、設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
3、三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源。
4、智能型故障設置與大屏幕液晶答題器：
操作單元：
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。
主要有以下操作功能：
（1）學生入口：學生解除故障時使用，可以查詢考核剩余時間。
（2）教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。
教師入口需要登錄密碼。
（3）分?jǐn)?shù)查詢：查詢學生的當前得分情況。
（4）學號查詢：查詢教師通過計算機設置的學號。
（5）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。
（6）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。
（二）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。
（三）仿真機床一臺，通過電纜與機床電器裝載板相連接，演示機床的各種動作。
（四）實訓桌：桌體為鐵質雙層亞光密紋噴塑，桌面防火、防水、耐磨高密度板。
三、實訓項目與目的
1、熟悉常用低壓電氣的機構、原理；
2、通過觀察機床模擬運動，了解機床的真實運動狀況；
3、掌握機床電器控制原理及各種保護裝置；
4、掌握機床常見故障發生部分現象及排除方法。
四、故障點設置一覽表
| 故障編號 | 故障現象 | 故障編號 | 故障現象 |
| 1 | 機床無法啟動 | 15 | 內圓砂輪不能啟動 |
| 2 | 機床無法啟動 | 16 | 內圓砂輪控制不能自鎖 |
| 3 | 機床無法啟動 | 17 | 內圓砂輪不能啟動 |
| 4 | 照明燈不亮 | 18 | 內圓砂輪不能啟動 |
| 5 | 機床不能啟動 | 19 | 內圓砂輪不能啟動 |
| 6 | 機床不能啟動 | 20 | 內圓砂輪不能啟動 |
| 7 | 機床不能啟動 | 21 | 內圓砂輪不能啟動 |
| 8 | 油泵控制不能自鎖 | 22 | 冷卻泵不工作 |
| 9 | 油泵控制不能自鎖 | 23 | 頭架低速冷卻泵不能工作 |
| 10 | 機床不能啟動 | 24 | 頭架高速冷卻泵不能工作 |
| 11 | 頭架不能點動控制 | 25 | 冷卻泵不工作 |
| 12 | 頭架不能點動控制，也不能低速運行 | 26 | 油泵、頭架不能工作 |
| 13 | 頭低速、高速均不能啟動，只能點動控制 | 27 | 外圓砂輪不工作 |
| 14 | 頭架不能高速 | 28 | 內圓砂輪不工作 |
