實驗八  傳感器實驗臺差動式電容傳感器特性實驗

一、實驗?zāi)康?br /> 1、了解差動式電容傳感器的基本結構。
2、掌握差動式電容傳感器的調試方法。

二、實驗所用單元
電容式傳感器、電容式傳感器轉換電路板、差動放大器板、直流穩壓電源、數字電壓表、位移臺架。

三、實驗原理及電路
實驗電路框圖如圖8-1所示。與實驗七不同之處在于接入電容轉換電路的兩個電容都為可變電容，當電容傳感器的動極移動時，兩個電容的電容量都發生變化，但變化方向相反，這樣就構成差動式的電容傳感器。

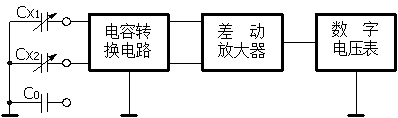

圖8-1 電容式傳感器實驗電路框圖

四、實驗步驟
按照實驗七的步驟進行實驗，注意接入電路板的兩個電容為Cx₁和Cx₂。將實驗結果記入下表中。
表 8-1

X(mm)						0
UO(mV)						0


五、實驗報告
1、根據表8-1，畫出輸入/輸出特性曲線 ，并且計算靈敏度和非線性誤差。
2、試比較差動式和變面積式兩種電容傳感器的優劣。

實驗九  傳感器實驗臺電容傳感器的振動實驗

一、實驗?zāi)康?br /> 了解電容式傳感器的動態特性。

二、實驗所用單元
電容式傳感器、電容式傳感器轉換電路板、差動放大器、連橋板、連接桿（螺絲）、低通濾波器板、直流穩壓電源、低頻振蕩器、振動臺、示波器。

三、實驗原理及電路
將電容式傳感器與振動臺相連，在振動臺的帶動下，可以觀察電容式傳感器動態特性，電路圖如圖9-1。

圖9-1 電容式傳感器振動實驗電路框圖

四、實驗步驟
1、固定好振動臺，將電容式傳感器置于振動臺邊桌面上，將振動連接桿與電容式傳感器的測桿適度旋緊。再將連橋板一端吸在振動臺上方的磁鋼上，另一端用磁鋼與連接桿吸合，再調節連接桿與測桿使傳感器動極與靜極基本平齊。
2、按照?qǐng)D9-1接線，將轉換電路輸出與示波器探頭相連，低頻振蕩器輸出接振動臺小板上的振蕩線圈。
3、接通電源，調節低頻振蕩器的振幅與頻率及示波器的量程和差動放大器的增益，觀察輸出波形。
