1.1.1 自動噴水滅火系統的組成
自動噴水滅火系統是指由灑水噴頭、報警閥組、水流報警裝置（水流指示器及壓力開關）等組件，以及管道、供水設施組成，并能在發生火災時噴水的自動滅火系統。
自動噴水滅火系統是人們同火災斗爭中出現和發展起來的一種固定式自動滅火系統，是當今世界上公認的最為有效的自救滅火措施，是應用最為廣泛、用量最大的自動滅火系統。它具有自動滅火和自動報警的功能。它用水作滅火劑，平時處于準工作狀態，一旦保護區域內發生火災，火災發生區域的自動噴水滅火系統會發生動作，噴灑水霧或水滴，起到延緩火勢和撲滅火災的作用。
自動噴水系統的類型較多，從1806年約翰*凱利發明了利用可燃繩控制閥門啟動鉆孔管道噴水滅火開始發展到現在，它的基本類型包括：濕式、干式、干濕式、雨淋及預作用、噴霧和水幕系統。
1.1.2 自動噴水滅火系統的發展和應用
在自動噴水一百多年的發展應用史中，一些發達國從研究到應用，從局部到推廣，積累了許多成功的經驗和失敗的教訓，從中制定了本國的自動噴水滅火系統設計安裝規范或標準�，F(xiàn)在，自動噴水滅火系統不僅僅應用在高層建筑、公共建筑、工業廠房和倉庫，而且已經推廣到住宅建筑。在建筑行業中推廣自動噴水滅火系統的設計和安裝，取得了巨大的成就，在美國1925-1964年間在安裝了噴淋滅火系統的建筑物中共發生火災75290次，滅控火成功率高達96.2%，其中工業廠房和倉庫占有比例達87.46%。
推廣應用自動噴水滅火系統，不僅可從減少火災損失中受益，而且可減少消防總開支。例如，在美國加利福尼亞州的費雷諾斯城，在市區制定的建筑條例中，要求在非居住區安裝自動噴水滅火系統，結果使這個城市的1955年到1975年的20年間，非居住區火災損失從占該城市火災總損失的61.6%降低到43.5%。
20世紀30年代我國開始應用自動噴水滅火系統，至今已有70年的歷史。取得了輝煌的成果。50年代，蘇聯援建的一些廠房裝設了自動噴水滅火系統，1956年，我國可自行設計安裝自動噴水滅火系統。1958年建的廈門紡織廠，至80年代曾四次成功撲滅火災，時至今日，該系統以成為國際上公認的最為有效的自動撲救室內火災的消防設施，在我國的應用范圍和使用量也在不斷擴展與增長。
1.1.3  自動噴水滅火系統管網計算現狀
自動噴水滅火系統管網水力計算是在流體力學和給排水工程基礎上發展起來的，經過不斷改進，現在已具備一套完整的計算方法，主要包括：沿程法和面積法。已經能夠準確計算出管網內各管段的流量、水頭損失等，為最終消防給水設施的選擇提供科學的依據。但是計算方法中存在計算過程復雜、繁瑣和計算費力、耗時、易錯等不足。
隨著近年來計算機技術突飛猛進的發展，國內也有幾家單位開始對此方面進行研究，試圖用計算機替代人手工計算，來解決手工計算中的不足以便將設計人員從繁瑣的工作中解放出來。但編制的軟件存在著許多不足，在一定程度上影響在工程中的使用。
結合上述現狀，迫切需要一種適用面廣、操作簡單、符合工程實際的管網水力計算軟件，去減輕工程計算負擔和規范自動噴水滅火系統的設計計算。

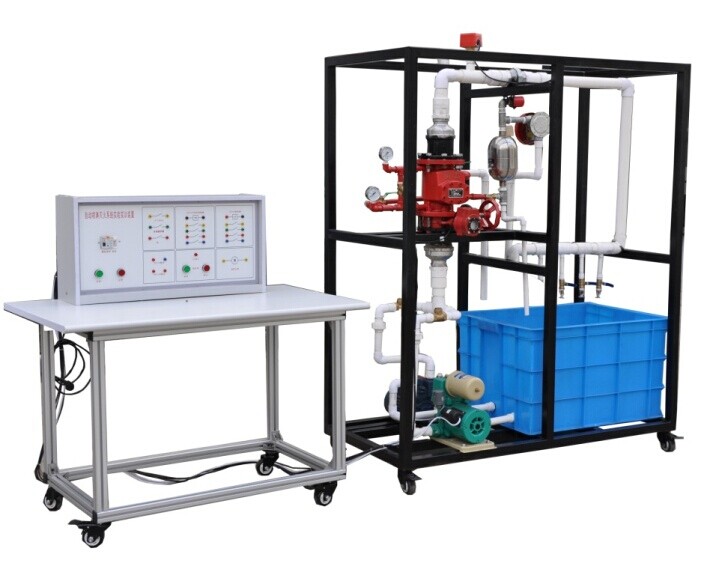

DBLY-04 自動噴水滅火系統實驗實訓裝置

1、實訓功能
自動噴水滅火系統實驗實訓裝置能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火實驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。

2、技術指標
工作電壓：單相三線220V±5% 50Hz

整機容量：＜1500W

外型尺寸：240×100×226cm3

安全保護：具有漏電自動保護裝置和接地保護

故障設置：具有故障設置系統能進行硬件線路的故障設置與排除

4、實訓項目

實訓項目一：控制臺及自動噴水滅火系統原理的認識實驗
實訓項目二：火警狀態下自動啟動噴水滅火系統的模擬
實訓項目三：火警狀態下手動啟動噴水滅火系統的模擬
實訓項目四：四種類型噴頭的噴水實驗
實訓項目五：末端試水裝置的實驗
實訓項目六：排氣閥的認識實驗
實訓項目七：自動噴水滅火系統與報警主機的聯網實驗
實訓項目八：自動噴水滅火系統的連接與噴頭的安裝
實訓項目九：自動噴水滅火系統故障的設置與排除
實訓項目十：按線路圖將各部分連線
實訓項目十一： 設計并安裝一個簡易應用系統
實訓項目十二：全真滅火及噴頭性能測試的擴展實驗
