> 可視化電磁場與電磁波接收天線互耦實驗
2025-05-16 08:22
可視化電磁場與電磁波接收天線互耦實驗
一、
實驗?zāi)康?/strong>
1) 研究電磁波的邊界條件實驗;
2) 研究電磁波傳播路經上遇到不同物質的透射現象;
3) 通過試驗加深對電磁波傳播特性的理解;
二、
實驗項目
1)垂直極化波垂直入射到水平縫隙導體平面的透射波;
2)垂直極化波垂直入射到垂直縫隙導體平面的透射波;
3)左旋圓極化波垂直入射到垂直縫隙導體平面的透射波;
4)右旋圓極化波垂直入射到垂直縫隙導體平面的透射波;
5)垂直極化波垂直入射到超材料平面的透射波;
三、實驗原理
當電力線是垂直與寬邊的直線,磁力線是在水平面的閉合曲線。電力線可以由正電荷發出而終止于負電荷,也可以是閉合曲線,磁力線必須是閉合曲線,電力線與理想導體表面垂直,磁力線與理想導體表面平行,磁力線必須與電力線相鉸鏈,磁力線與電力線相正交,橫截面內的電力線與磁力線與波的傳播方向構成右手系,電力線或磁力線都是橫截面內的平面曲線或直線。在縫隙導體平面的內壁上,必須滿足電場切向分量和磁場法向分量等與0的邊界條件。
垂直極化波垂直入射到水平縫隙導體平面的透射波;由于滿足邊界條件可以點亮LED燈。垂直極化波垂直入射到垂直縫隙導體平面的透射波;電磁波被截止不滿足邊界條件LED不燈。

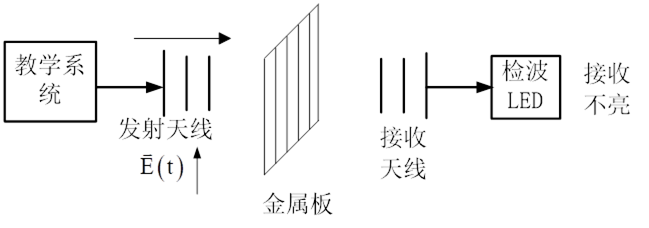

圖1垂直極化波垂直入射到垂直縫隙柵格平面

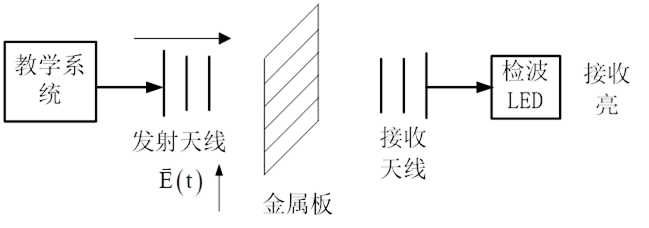

圖3垂直極化波垂直入射到水平縫隙柵格平面

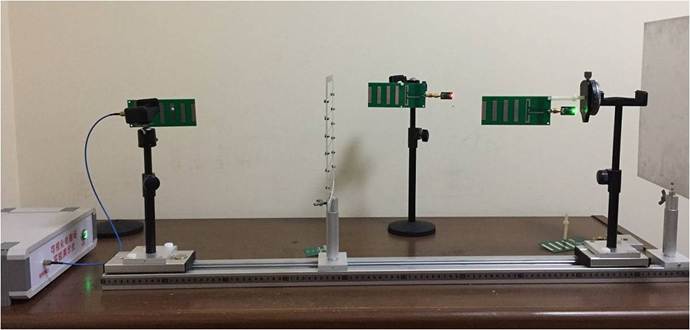

圖4垂直極化波垂直入射到水平縫隙柵格平面

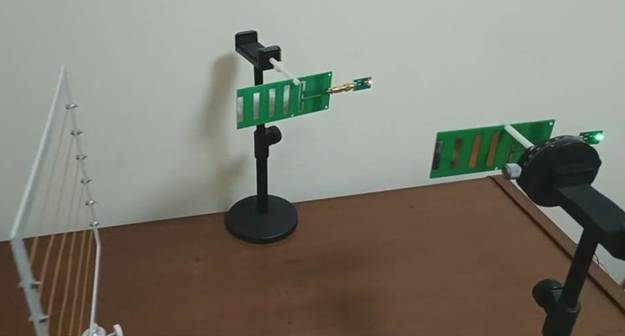

圖5電磁波的邊界條件實驗垂直極化波垂直入射到水平縫隙柵格平面

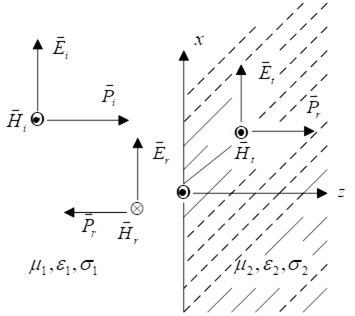

電磁波入射到兩種不同媒質的分界面
良導體被認為是理想導體,理想導體內部電場為零,導體的任何電荷只分布在表面,在媒質2中
媒質1邊界
,
,媒質2邊界處
參考單位法線方向應由媒質2指向外的法線方向。面電荷為正,電場強度
垂直于導體表面且指向外,分界面上
,磁場強度和分界面相切,大小等于面電流密度,
。發射電場為垂直極化,垂直于導體表面,滿足邊界條件,導體板水平放置電場結構不變,LED燈量度不變。

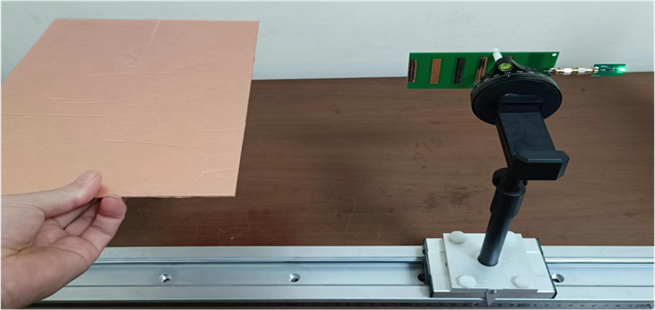

圖6 垂直極化電磁波導體板水平放置電場結構不變
三、
實驗步驟
1)用SMA連接電纜RF與極化天線口,將電磁波信號輸送到極化天線上。
2)將八木天線安裝到旋轉支架上,將其垂直放置,移動到距離發射天線80~90cm處。移動反射板,如圖所示,將接收八木天線安裝到支架上對準來波方向,注意與反射電場極化匹配。
3)將垂直縫隙柵格平面金屬板放入收發天線中間,觀察LED燈是否被點亮。按下發射開關,此時電磁波發射出來,觀察LED燈是否被點亮,因?yàn)椴粷M足邊界條件LED燈不亮。
4)將水平水平縫隙柵格平面放入收發天線中間,觀察LED燈是否被點亮。
5)觀察LED燈是否被點亮,因?yàn)闈M足邊界條件LED燈亮。
6)發射天線垂直極化放置,將導體板水平放置在收發天線中間如圖6所示,電場垂直與平板。由于沒有改變原來的電磁場結構,觀察LED燈點亮。
7)發射為圓極化波垂直入射到柵格平面觀察LED燈是否被點亮。
8)發射天線垂直極化放置,將導體板垂直放置在收發天線中間如,電場垂直與平板平行。由于改變原來的電磁場結構,在導體平板激勵起表面電流,LED燈不亮。
五、注意事項
1.按下按鈕時,若沒有功率輸出,應立即停止發射,檢查射頻電纜頭與儀器的接頭是否連接牢固,檢查射頻電纜小頭的SMA頭與天線的輸入端口是否牢固連接;用微安表測量時輸出接10dB衰減器防止微安表打表。防止空載工作燒壞微波放大器。
2.盡量減少按下按鈕的時間,以免影響其它小組的測試準確性。
3.測試時盡量避免人員走動,以免人體反射影響測試結果。
實驗
6
、接收天線互耦實驗
一、
實驗?zāi)康?/strong>
1)研究接收二元天線陣互耦影響;二元或多元天線陣的輻射阻抗及方向系數的計算;
2)尋找二元天線陣互不影響的距離;天線陣各陣元饋電狀況分析性能分析;
二、
實驗項目
1)垂直極化波垂直入射時二元天線陣互耦影響;
2)水平極化波垂直入射時二元天線陣互耦影響;
三、實驗原理
這兩個單元天線的復功率分別為
二元陣總的復功率為
分別是1
#
天線和2
#
天線(在組陣情況下)的輻射電阻,二元陣總的輻射功率是二元陣總的輻射功率是
括弧中的第1、2項代表不存在互耦時的輻射功率,第3項顯然代表互耦帶來的附加輻射功率,
分別是1
#
天線和2
#
天線(在組陣情況下)的輻射電阻。

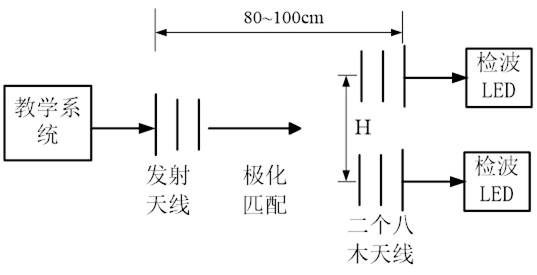

圖1接收天線互耦實驗
三、實驗步驟
1)用SMA連接電纜RF與極化天線口,將電磁波信號輸送到極化天線上。
2)將八木天線安裝到旋轉支架上,將其垂直放置,移動到距離發射天線80~90cm處。
3)將兩個接收八木天線安裝到支架上對準來波方向,注意與反射電場極化匹配。
4)將兩個接收八木天線距離H為8cm左右,觀察LED燈是否被點亮。距離太近由于耦合原因LED燈熄滅不亮。
5)按下發射開關,此時電磁波發射出來,觀察LED燈是否被點亮。
四、注意事項
1.按下按鈕時,若沒有功率輸出,應立即停止發射,檢查射頻電纜頭與儀器的接頭是否連接牢固,檢查射頻電纜小頭的SMA頭與天線的輸入端口是否牢固連接;用微安表測量時輸出接10dB衰減器防止微安表打表。防止空載工作燒壞微波放大器。
2.盡量減少按下按鈕的時間,以免影響其它小組的測試準確性。
3.測試時盡量避免人員走動,以免人體反射影響測試結果。
