微機原理與接口實驗箱，微機控制技術實驗箱
2025-04-09 07:14微機原理與接口實驗箱是一種用于學習和研究微機原理與接口技術的實驗設備，廣泛應用于計算機科學、電子工程及相關專業的實驗教學和科研工作中。
一、核心組成
硬件部分
微處理器：如Intel 8086、8088或其他兼容處理器，作為系統核心控制單元。
存儲器：包括監控程序存儲器、用戶程序和數據存儲器（如64K RAM/ROM），支持程序運行與數據存儲。
輸入/輸出接口：提供串口、并口、USB等通信接口，以及鍵盤、顯示器等外設接口，支持人機交互與設備連接。
常用接口芯片：如8250、8251、8253、8255等，用于擴展I/O功能，實現定時、計數、并行通信等操作。
控制對象：如小型直流電機、步進電機、溫度/壓力傳感器、繼電器等，模擬實際工業控制場景。
軟件部分
仿真調試軟件：支持匯編、C語言編譯與調試，可運行于Windows操作系統（如Win98/2000/XP）。
實驗項目：涵蓋指令執行、存儲器管理、中斷處理、I/O接口實驗等，提供源代碼示例與實驗指導。
二、功能特點
實驗環境完整
提供完整的微機系統實驗環境，用戶可通過搭建和調試系統，進行硬件電路設計、軟件編程及系統集成等實驗。
工作方式靈活
聯機運行：通過PC機軟件實現遠程調試與運行，支持復雜實驗項目的開發。
脫機運行：實驗系統自帶鍵盤、顯示電路和監控管理程序，無需PC機即可完成基礎實驗。
實驗開放性高
實驗電路單元獨立開放（如開放式鍵盤、顯示器、串口），支持用戶自定義實驗方案，適應多種教學與科研需求。
擴展性強
提供總線接口，支持用戶自行擴展設計或選配擴展模塊，滿足不同層次的學習與研發需求。
三、應用價值
教學應用
幫助學生深入理解微機系統的工作原理、組成結構和接口技術，提升實踐能力和創新能力。
支持《微機原理與接口技術》、《計算機組成原理》等課程的教學實驗與課程設計。
科研應用
為科研人員提供硬件實驗平臺，支持微機接口技術、嵌入式系統、自動化控制等領域的研究。
工程應用
助力工程師快速驗證硬件設計方案，縮短產品研發周期，降低開發成本。
產品介紹：
一、系統簡介
16/32位微機實驗箱是《16位微機原理與接口》、《32位微機原理與接口》、《微機控制技術》等課程教學的最佳配套實驗設備。為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。
二、系統組成：
•硬件：
（1）16位微機系統擴展： CPU（8088），系統控制芯片（1032），64K監控程序存儲器，64K用戶程序和數據存儲器（61256x2），64K實驗程序存儲器，開放式4*6鍵盤電路（采用PC鍵盤），開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
（2）32位接口單元：32位開關邏輯電平輸入/ 輸出顯示電路，32位I/O接口電路，32存儲器電路，32位PCI 接口驅動電路，32位PCI 接口卡（由PCI9054、93C56組成）。
（3）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），8位開關邏輯電平輸入/ 輸出電路，單脈沖發生器，8MH時鐘分頻，16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，打印口，用戶串行接口。
（4）常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；
（5）控制對象：喇叭、蜂鳴器、小型直流電機、步進電機、壓力傳感器、溫度傳感器、繼電器等；
（6）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司擴展模塊。
•軟件：
系統配置windows等操作平臺的微機仿真調試軟件，支持匯編、C語言編譯、調試。
32位微機接口實驗的應用程序全部采用Visual C++ 6.0 開發，其與驅動的通訊方法將在之后介紹，因?yàn)轵?qū)動是在VC 基礎上開發的，所以應用程序也采用VC，其優點是顯而易見的。
32位匯編程序全部在windows下平穩運行，實驗系統提供了全部的源程序，特別是32位的匯編程序能在VC下進行單步調試，為用戶的開發，調試和學習提供了極大的方便.
•電源：
系統內置高性能直流穩壓電源。
•機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
一、核心組成
硬件部分
微處理器：如Intel 8086、8088或其他兼容處理器，作為系統核心控制單元。
存儲器：包括監控程序存儲器、用戶程序和數據存儲器（如64K RAM/ROM），支持程序運行與數據存儲。
輸入/輸出接口：提供串口、并口、USB等通信接口，以及鍵盤、顯示器等外設接口，支持人機交互與設備連接。
常用接口芯片：如8250、8251、8253、8255等，用于擴展I/O功能，實現定時、計數、并行通信等操作。
控制對象：如小型直流電機、步進電機、溫度/壓力傳感器、繼電器等，模擬實際工業控制場景。
軟件部分
仿真調試軟件：支持匯編、C語言編譯與調試，可運行于Windows操作系統（如Win98/2000/XP）。
實驗項目：涵蓋指令執行、存儲器管理、中斷處理、I/O接口實驗等，提供源代碼示例與實驗指導。
二、功能特點
實驗環境完整
提供完整的微機系統實驗環境，用戶可通過搭建和調試系統，進行硬件電路設計、軟件編程及系統集成等實驗。
工作方式靈活
聯機運行：通過PC機軟件實現遠程調試與運行，支持復雜實驗項目的開發。
脫機運行：實驗系統自帶鍵盤、顯示電路和監控管理程序，無需PC機即可完成基礎實驗。
實驗開放性高
實驗電路單元獨立開放（如開放式鍵盤、顯示器、串口），支持用戶自定義實驗方案，適應多種教學與科研需求。
擴展性強
提供總線接口，支持用戶自行擴展設計或選配擴展模塊，滿足不同層次的學習與研發需求。
三、應用價值
教學應用
幫助學生深入理解微機系統的工作原理、組成結構和接口技術，提升實踐能力和創新能力。
支持《微機原理與接口技術》、《計算機組成原理》等課程的教學實驗與課程設計。
科研應用
為科研人員提供硬件實驗平臺，支持微機接口技術、嵌入式系統、自動化控制等領域的研究。
工程應用
助力工程師快速驗證硬件設計方案，縮短產品研發周期，降低開發成本。

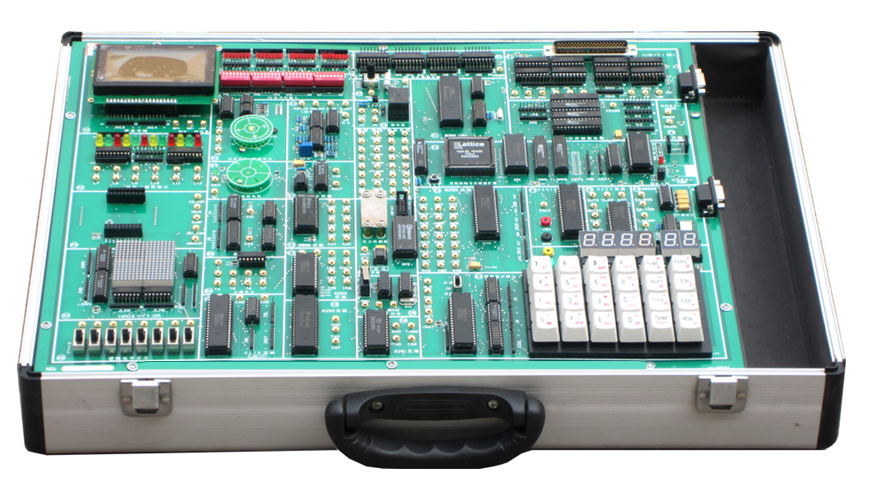

DB-SD9 16/32位微機實驗箱
產品介紹：
一、系統簡介
16/32位微機實驗箱是《16位微機原理與接口》、《32位微機原理與接口》、《微機控制技術》等課程教學的最佳配套實驗設備。為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。
二、系統組成：
•硬件：
（1）16位微機系統擴展： CPU（8088），系統控制芯片（1032），64K監控程序存儲器，64K用戶程序和數據存儲器（61256x2），64K實驗程序存儲器，開放式4*6鍵盤電路（采用PC鍵盤），開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
（2）32位接口單元：32位開關邏輯電平輸入/ 輸出顯示電路，32位I/O接口電路，32存儲器電路，32位PCI 接口驅動電路，32位PCI 接口卡（由PCI9054、93C56組成）。
（3）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），8位開關邏輯電平輸入/ 輸出電路，單脈沖發生器，8MH時鐘分頻，16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，打印口，用戶串行接口。
（4）常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；
（5）控制對象：喇叭、蜂鳴器、小型直流電機、步進電機、壓力傳感器、溫度傳感器、繼電器等；
（6）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司擴展模塊。
•軟件：
系統配置windows等操作平臺的微機仿真調試軟件，支持匯編、C語言編譯、調試。
32位微機接口實驗的應用程序全部采用Visual C++ 6.0 開發，其與驅動的通訊方法將在之后介紹，因?yàn)轵?qū)動是在VC 基礎上開發的，所以應用程序也采用VC，其優點是顯而易見的。
32位匯編程序全部在windows下平穩運行，實驗系統提供了全部的源程序，特別是32位的匯編程序能在VC下進行單步調試，為用戶的開發，調試和學習提供了極大的方便.
•電源：
系統內置高性能直流穩壓電源。
•機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
