低壓電工實訓臺
[規格型號]： DB-DX08
[產品名稱]： 低壓電工實訓臺
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：

  低壓電工實訓臺是用于培養低壓電氣設備安裝、調試、故障排查及安全操作技能的專用教學設備，核心是模擬工業/民用低壓配電與控制場景，讓學員在安全環境下進行實操訓練。
低壓電工實訓臺的設計圍繞低壓電工的核心技能展開，主要涵蓋基礎配電安裝：單相/三相電能表接線、漏電保護器（RCD）與斷路器（MCB）選型及安裝、照明電路（開關、插座、燈具）安裝。電機控制實訓：三相異步電機的點動/連續運轉控制、正反轉控制、星-三角（Y-Δ）降壓啟動控制、多地控制電路連接與調試。儀表測量實訓：使用萬用表、鉗形電流表、兆歐表等測量電壓、電流、電阻及電機絕緣電阻。故障排查實訓：預設線路故障（如短路、斷路、接觸不良），訓練學員通過儀表檢測與邏輯分析定位并排除故障。

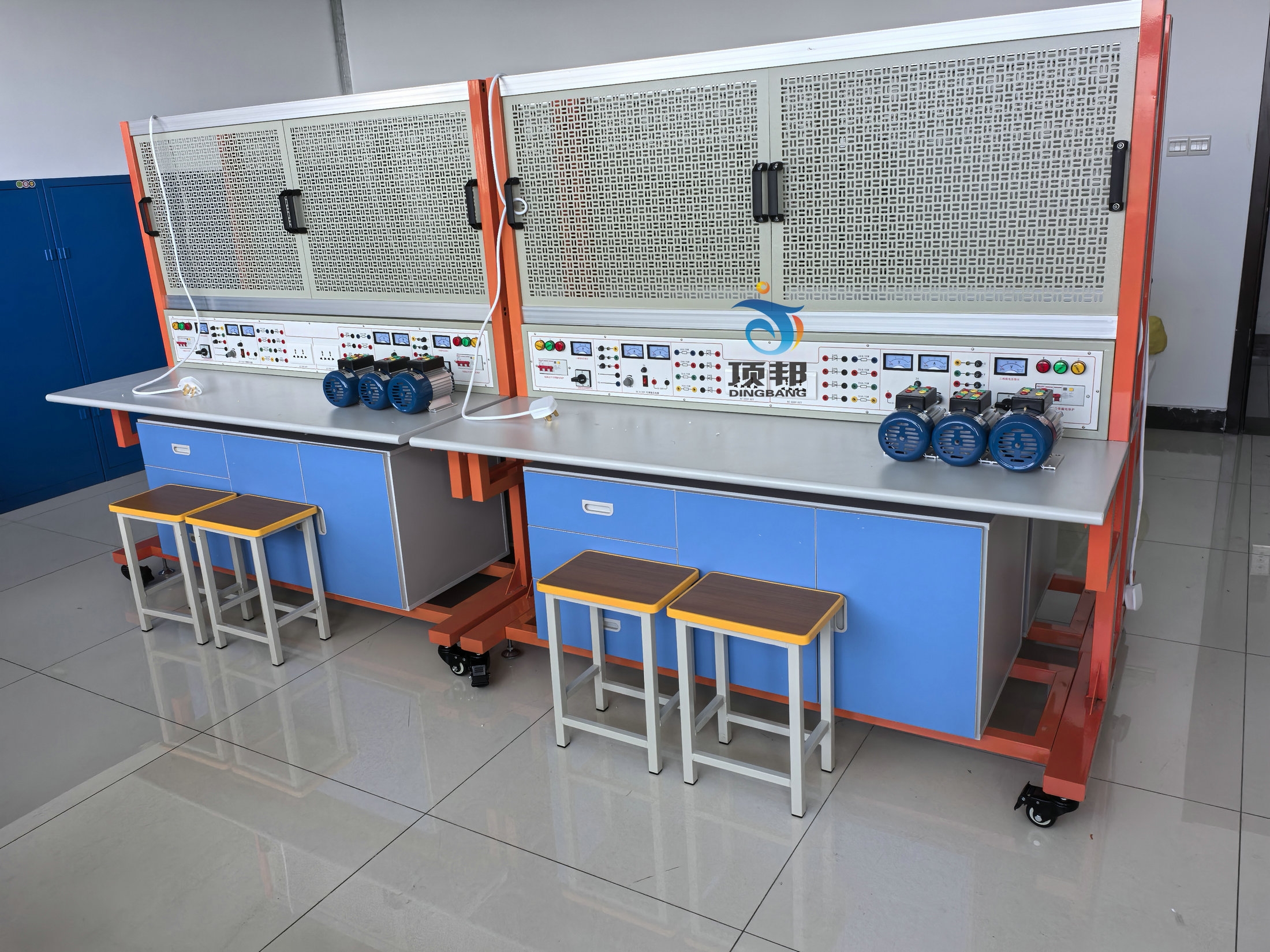

低壓電工實訓臺
1技術參數
低壓電工實訓臺通常由以下模塊集成，結構模塊化，便于組裝與故障設置：
1.1實訓臺架：金屬框架，配備電源總開關、急停按鈕、電源指示燈，確保操作安全。
1.2電源模塊：提供單相220V、三相380V標準電源，部分含低壓安全電源（如36V）供基礎練習。
1.3元器件模塊：包含斷路器、交流接觸器、繼電器、熱過載保護器、時間繼電器、按鈕、指示燈等低壓電器元件，元件采用插拔式或螺絲固定，方便接線。
1.4測量儀表模塊：內置或外接萬用表、鉗形表、電能表、功率表等，滿足測量需求。
1.5電機與負載模塊：配備小型三相異步電機（通常0.12-0.75kW）及模擬負載，用于電機控制實訓。
1.6實訓項目覆蓋度：優先選擇能覆蓋“配電+電機控制+故障排查”核心項目的臺體，滿足教學大綱需求。
1.7安全性：必須具備過載保護、短路保護、急停功能，裸露接線端子需有防護，電源輸出需符合安全標準。
1.8操作性：元器件布局清晰，接線端子標識明確，便于學員接線與故障檢測；最好支持“分組實訓”（如雙人臺）。
1.9耐用性：選擇金屬臺架、優質元器件，確保長期高頻使用不易損壞。
1.10 尺寸為 1.5*0.8*1.6(M)。
2配置清單
序號 材料名稱 型號 規格 單位 數量
1 木制配電板 實木指接木工板 900*600*16mm 個 1
2 低壓斷路器 DZ47s-16A/3P 3極,16A,C型 個 1
3 斷路器 DZ47s-10A/2P 兩極,16A,C型 個 2
4 中間繼電器 JZ7-5A 線圈220伏  5A 個 2
5 交流接觸器 CJT1-10A 線圈380V 10A 個 3
6 熱繼電器 JR36-22A 電流調節范圍16-25A 個 1
7 時間繼電器 JS14P 數字式時間調節1-99秒/(380v) 個 6
8 指示燈 LD16-22D/S 紅 220v 個 4
9 指示燈 LD16-22D/S 黃 220v 個 3
10 指示燈 LD16-22D/S 綠 220v 個 5
11 螺旋式熔斷器 RL1-60 380/60A（有熔體） 個 3
12 螺旋式熔斷器 RL1-15 380/15A（有熔體） 個 2
13 接線端子板 TB-2510 固定式25A/10位 個 4
14 卡扣式數字線號管 1.5mm 白色 數字0-9號 組 8
15 塑料行線槽（盤內配線用） PVC3030 直齒型 30寬30高 米 2
16 安裝導軌 C型，DZ47開關用 15厘米 個 4
17 自攻螺絲 4*10mm   個 30
18 自攻螺絲 4*18mm   個 30
19 自攻螺絲 4*25mm   個 20
20 尼龍扎帶 3*100 自鎖式 個 30
21 導線 BV-2.5mm2 黃色 米 10
22 導線 BV-2.5mm2 綠色 米 3
23 導線 BV-2.5mm2 紅色 米 8
24 導線 BV-2.5mm2 藍色 米 6
25 導線 BVR-2.5mm2 黃/綠雙色（軟線） 米 2
26 導線 BV-1.5mm2 黃色 米 15
27 導線 BV-1.5mm2 綠色 米 30
28 導線 BVR-1.5mm2 黑色（軟線） 米 30
29 零線端子排     個 1
30 配電箱 600×500 德力西/箱門按圖紙開好孔 只 1
31 地線端子排     個 1
32 電動機 JW-6314 自帶固定螺絲 個 1
33 端子連接線 L:40CM 黃綠紅各2根 根 6
34 三位指示燈底盒 Hb-b03 三位 個 1
35 二位指示燈底盒 Hb-b03 二位 個 1
36 按鈕開關 LA38-11 紅色 個 2
37 按鈕開關 LA38-11 綠色 個 2
38 導軌 C型，時間繼電器用 28cm 個 1
39 冷壓絕緣接線卡子 TU-1.5/4   個 60
40 墊片     個 5
41 螺母     個 7
42 絕緣膠布   白色 盤 1
43 零線匯流排（帶φ6安裝螺絲） 3位（帶絕緣子） PN 個 1
44 地線匯流排（帶φ6安裝螺絲） 3位 PE 個 1


友情提示：

1、貨品驗收：閣下收貨時請檢查低壓電工實訓臺的貨品外觀，核實低壓電工實訓臺的數量及配件，拒收處于受損狀態的低壓電工實訓臺；

2、質保：頂邦將為閣下提供低壓電工實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對低壓電工實訓臺的免費維修，超出條件承諾時提供對低壓電工實訓臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌牡蛪弘姽嵱?xùn)臺選型錯誤或低壓電工實訓臺購買數量錯誤，造成低壓電工實訓臺的退換貨要求，將不被接受；

4、貨期：低壓電工實訓臺的發貨期為參考值，如您需要了解低壓電工實訓臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對低壓電工實訓臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關低壓電工實訓臺的咨詢。
