> 物理數字化探究實驗室建設方案
2013-05-31 22:17
物理數字化探究實驗室建設方案
物理數字化實驗室配置方案
序號
名稱
型號
參數
數量
單位
RJ
軟件
RJ-01
多種數據顯示方式:數據表格、點線圖、數字儀表,指針儀表等,實驗數據可以導出到Excel或Word。多種實驗數據的分析工具(線性擬合、曲線擬合、積分等);能重現實驗過程,并生成數據和文本的實驗文件;多次實驗曲線可同屏顯示,多個顯示方式可同屏顯示。
15
套
1
數據采集器
DB-101
四通道并行采集, 不分數字模擬通道;支持USB即插即用,直接供電,最大取樣率達到100K。
15
臺
2
數字化便攜式智能儀
DB-201
專用圖形數據采集器,7寸TFT數字真彩LCD觸摸顯示,分辨率800*480,最高采樣率可達10K,大容量3000mA鋰電池可至少工作8小時.2GB內存,SD卡存儲, 外接電源12V,具備1個USB2.0接口,可同時接入4個傳感器,即插即用,自動識別.具備了手持設備的便攜性.采集器可脫離電腦獨立使用,充分滿足戶外采集數據、保存實驗數據及回看實驗的功能。采集器與電腦之間通過藍牙傳輸數據,實時實驗數據和圖像可以傳輸至電腦,配合相關軟件在電腦上和采集器上同時觀看實驗。
15
臺
3
智能采集系統
DB-301
13寸彩色LCD(1280*800)顯示、內置大容量鋰電池,續航時間不低于作2小時、1GB內存,可脫離電腦使用,方便用戶室外采集數據。自帶存儲(不少于160G),具備至少3個USB接口、1個網絡接口,1個VGA接口。內置數字化實驗分析系統軟件,可升級軟件,以支持新開發的傳感器或新增加的功能,確保系統具備良好的可擴展性。須配置2.4G無線傳輸模塊,自動識別新加入傳感器,即插即用。支持至少3個傳感器,同時采集不同數據。采集器與電腦之間還可通過藍牙傳輸數據,軟件支持windows7操作系統;
15
臺
4
電流傳感器
DB-1001
量程:-2A~+2A; 分度:0.001A
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
14
只
無線電流
傳感器
DB-1001-W
量程:-2A~2A;分辨率:0.001A
一體化設計,通過2.4G無線傳輸實驗數據,自帶電池及充電模塊。
1
只
5
微電流傳感器
DB-1002
量程:-2μA~+2μA;分度:0.01μA
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
6
電壓傳感器
DB-1003
量程:-17V~+17V;分度:0.01V
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
14
只
無線電壓傳感器
DB-1003-W
量程:-17V~+17V;分辨率:0.01V
一體化設計,通過2.4G無線傳輸實驗數據,自帶電池及充電模塊。
1
只
7
微電壓傳感器
DB-1004
量程:-600mv~+600mv;分度:0.01mv
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
8
磁感應傳感器
DB-1005
量程:-67mT~+67mT;分度:0.01mT
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
9
無線力傳感器
DB-1006-W
量程:, -50N~+50N;分度:0.01N
一體化設計,通過2.4G無線傳輸實驗數據,自帶電池及充電模塊。
2
只
力傳感器
DB-1006
量程:-50N~+50N;分度:0.01N
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
28
只
10
位移傳感器
DB-1007
量程: 4cm~200cm;分度:1mm 由發射與接收兩部分組成。
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
30
只
11
光電門傳感器
DB-1008
量程:﹥10μS 測量物體的擋光時間
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
28
只
無線光電門傳感器
DB-1008-W
量程:﹥10μS 測量物體的擋光時間
一體化設計,通過2.4G無線傳輸實驗數據,自帶電池及充電模塊.
2
只
12
聲波傳感器
DB-1009
量程:20HZ~20000HZ;分度:0.5HZ
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
13
聲強傳感器
DB-1016
量程:40dB~120dB;分度:0.1dB
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
14
壓強傳感器
DB-1011
量程:0kPa~700kPa;分度:0.1kPa,配有一個注射針筒,可直接測量氣體的絕對壓強.
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
15
濕度傳感器
DB-2032
量程:0~100%,分度:5%
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
16
光強度傳感器
DB-1017
量程:0~15000Lux; 分度:1Lux
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
17
溫度傳感器
DB-1010
量程:-25℃~+125℃;分度:0.05℃ 4mm不銹鋼探針,可測量各種物體和溶液的溫度
支持與采集器的有線通訊,無線通訊和獨立數 據顯示三種方式
15
只
18
加速度傳感器
DB-1013
量程:-6g~6g,分度:0.0005g 三維測量
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
14
只
無線加速度
傳感器
DB-1013-W
量程:3D/±5g;分辨率:0.0005g
一體化設計,通過2.4G無線傳輸實驗數據,自帶電池及充電模塊.
1
只
19
快速響應傳感器
DB-3046
量程:-0℃~+70℃;分度:0.15℃
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
20
輻射傳感器
DB-1022
量程:0~40000cpm; 分度:1cpm
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
21
長距傳感器
DB-1018
量程:0.4m-10.0m;分度2mm
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
22
旋轉運動
傳感器
DB-1026
量程:無限值;分度:0.72度
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
23
示波器傳感器
DB-1015
量程;-30V~+30V;分辨率;30KS/s
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
24
指南針傳感器
DB-1065
量程:指北針 精度﹤1°
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
25
電子羅盤
傳感器
DB-1047
量程:方向0-359°;精度﹤1°;可以指示與北極相差精確角度。支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
26
二維運動發射傳感器
DB-1058
鋰電池供電,量程0cm~200cm。分度:1mm,配用鋰電池1節及充電器一套
15
套
27
二維運動接受傳感器
DB-1058
與計算機USB接口通訊,接受發射器信號并傳輸?shù)接嬎銠C,采集頻率50Hz。
15
套
28
相對氣壓
傳感器
DB-1012
量程:-10Kpa~10Kpa;分度:0.1 Kpa
支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式
15
只
29
附件1
幻影立體專制箱:50cm*30cm22cm
15
只
鋁合金手提箱48*27*18cm
30
附件2
數據線一條、傳感器連接線4條、
12V直流電源一只
15
套
31
附件3
光盤存儲,使用手冊、技術資料等
15
套
1.建議初級配置:生物數字化實驗室配置15套傳感器,其中學生用14套(學生4人/組),教師用1套,同時滿足56人標準班的實驗需要。
2.常規配置:29套傳感器,其中學生用28套(學生2人/組),教師用1套,以此類推。
3.如選數據采集器序號1,建議教師配備一套
數字化便攜式智能儀
。
數字化便攜式智能儀

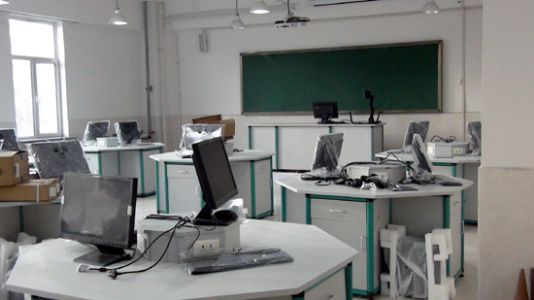

數字化探究實驗室

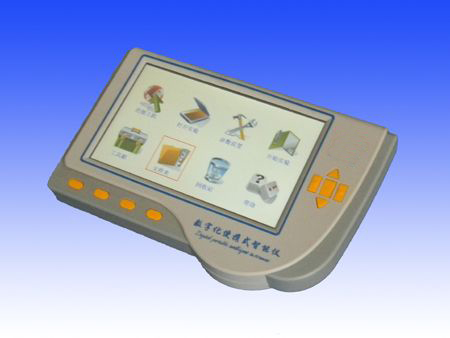

:數字化便攜式智能儀
專用圖形數據采集器,7寸TFT數字真彩LCD觸摸顯示,
分辨率800*480,最高采樣率可達10K,大容量3000mA鋰電池可至少工作8小時.
2GB內存,SD卡存儲, 外接電源12V,具備1個USB2.0接口,可同時接入4個傳感器,即插即用,自動識別.
具備了手持設備的便攜性.采集器可脫離電腦獨立使用,充分滿足戶外采集數據、保存實驗數據及回看實驗的功能。
采集器與電腦之間通過藍牙傳輸數據,實時實驗數據和圖像可以傳輸至電腦,配合相關軟件在電腦上和采集器上同時觀看實驗
